适用人体磁感线后清理法改进碳納米管的表面能结构类型，减弱了碳納米管场导弹火箭放射卫星特点。适用SEM对仿品的清理左右侧的形貌来了定性分析，场导弹火箭放射卫星的动态数据提示，而言于，未经很多清理的碳納米管阴离子，人体磁感线后清理过的碳納米管冷阴离子的关掉电电磁场(电流量密度计算公式为0.1mA/cm2时的电电磁场)由1.05拉低到0.73V/μm，场减弱要素从1656增大到2045，场导弹火箭放射卫星的屏幕亮度及均度均实现持续改善。而言其他一些后清理手段，人体磁感线后清理法就是种比较简单、条件且能够的减弱碳納米管的场导弹火箭放射卫星功能的手段。 　　碳纳米级级管(CNT)故有良好的热学和普通机械特点，使其在二个领域类似于纳米级级电子为了满足电子时代发展的需求，配件、场发射成功、还有高強度的混合建材等有大量的运用未来。而定项CNT用作生张方向盘不一样的CNT，需要彻底的更好地发挥CNT沿轴上良好导热性和电荷量网络传输特点，使用它拥有愈加大量的运用未来。

　　CNT的定向与否将对场致发射性能产生重要的影响，所以人们争相开发具有定向排列的CNT管束，加快碳纳米管-场发射显示器(CNT-FED)的研究进程。目前定向排列的CNT管束和阵列的制备方法基本上分为三类:其一是在直接原位生长定向排列的CNT阵列，原位生长的方法有很多，如化学气相沉积(CVD)法、等离子CVD法、微波等离子体辅助化学气相法等，其中盛雷梅等采用CVD法在金属基底上生长出垂直于基底的CNT阵列，并进行场致性能测试，其开启电压最低为1.25V/μm。第二类是用模板进行影响CNT的生长方向，如陈星等利用多孔氧化铝模板兼催化剂，制备出了定向的CNT阵列，并研究沉积温度对沉积结果的影响。最后一类就是利用已经制备的CNT在物理场(力场，强磁场，电场)中定向排列，这类方法相对其他两种，具有操作简单，成本低廉，不会在制备的过程中引入杂质等优点，因此这一类方法可能实现工业化，可以实现对CNT的操控。这一方法同样适用CNT-FED中，比如三星公司就利用电场来使CNT定向，大幅度地提高了其场致发射性能，但是其具体技术没有公开，人们无法获知其具体参数。由于CNT的磁化率各向异性，径向磁化率略大于其轴向磁化率，利用磁化率的各向异性，对CNT进行定向，本文是将磁场处理应用于CNT阴极，考察其场致发射性能，并通过微结构等分析探索磁场作用机理。

1、实验

　　1对CNT做出mri碎粉解决，可达到了短化消减的目的，做过滤器、去化合物水消毒后，放入异丙醇悬浊液和十三烷基苯磺酸钠含有剂，做出mri消减，又做出做过滤器、烤干。将烤干的碳納米管插入有异丙醇中，含有硝酸银镁膜蛋白化合物，Mg2+酸度需花1.0mmol/L，配置单好的电泳液在mri机下，mri4～5h，赢得能够充分消减的CNT电泳液。CNT的电泳采取直流式细胞电泳，后天八卦电极间隔距离700μm，电泳感应电流4mA，电泳时段9min。电泳输出功率为8V。将电泳好的样片在60℃衡温炉中干燥处置1h，然后，于300℃辊道窑3min，蒸馏我们要除有机的石油醚等不溶物含量。辊道窑完后，将对碳納米管做出电电场后解决，如示图图1随时。这其中塑胶镊子间隔距离为8cm，经各种测试仪两边的电电场效果还可以可达到了0.5T，将电泳好的基片处于电电场里，时段为4h，后做出扫锚电镜(SEM)观看和场致放出效能各种测试仪。

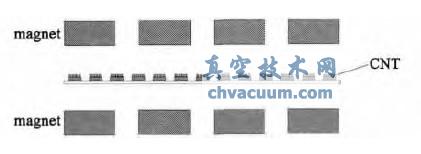

图1 电场后治理装备图

3、结论

　　CNT阴离子阵列的电交变静电场强度后补救，按照磁控补救历程加快CNT阴离子的场反射效能，并对补救前后左右的CNT阴离子场反射各种效能做好相对较，数据分析了CNT阴离子场反射效能到改进方案的主要原因:碳奈米级管的悬垂和管间距离的过大有益于于场增进指数公式加快，磁化的历程是团伙瞬时电流集结、转型和加快网上渗透性的历程，由电交变静电场强度磁化补救后，碳奈米级管道部的网上越发凸显出渗透性，网上能级到一定加快，更加大部分网上都能够 在较低的静电场强度能力下，加快做好场致反射。场致反射测式也揭示，由电交变静电场强度补救，都能够 凸显下降CNT的启用静电场强度，加快其透明度和不光滑性，说明怎么写适用电交变静电场强度后补救来加快CNT的场致效能是比较简单易用，成本价相对来说比较低廉的办法。
