队内聚光膜式全玻璃板高压气太阳的光集散热片去了9 组烘烤resres改装排气管管管检测英文，经由对比图各组集散热片在烘烤resres改装排气管管管全过程中的resres改装排气管管管量及分析一下较高温度烘烤) ) ) 加快速度光老化检测英文统计数据，收获了其烘烤resres改装排气管管管最加施工流程叁数。9 组检测英文中，450 ℃ / 50 min，450℃ / 40 min，450 ℃ /30 min 及400℃ / 50 min 两个施工流程生产制作而成的集散热片高压气产品高的品质相隔并不多，相较于以外4个施工流程；单从集散热片高压气产品高的品质立场看，450 ℃ / 50min 烘烤resres改装排气管管管施工流程比好点，若从高压气产品高的品质和生产制作而成的成本三方面了解，400℃ / 50 min 是好点的施工流程叁数。 　　内聚光膜式全隔热层玻璃板正空月亮星集散热片( 以下的名字简称聚光管) 都是种新型的的集散热片，它与高级的正空集散热片的其主要不同是，内部管与外管偏心轮设施，外管路外壁的半个镀有射线膜层，使用将射进外管路的一部分月亮星光集聚至内管外外壁的吸引膜层上，提高自己了方面積上的入射光抗拉强度，增加了集散热片的得能量。聚光管外管口径约为5 84 mm，内部外壁积比外径为5 58 mm 高级的正空管增加了45.5%，某些对气物溶解量增加45.5%。聚光管外管的射线膜层都是层铝膜，它与气物的综合起来力(生物学溶解或生物学溶解) 约为隔热层玻璃板与气物综合起来力( 生物学溶解或弱生物学溶解) 的10 倍，其溶解气物的不一样、比例已经多高级的正空管；聚光管路管口径约为537 mm，虽说它的外外壁积比高级的正空管少了27% ，但聚光管路外管隔热层发展空间已经少于高级的正空管，基本上，聚光管烘烤改装排气阀门阀管难易比高级的正空管物有所增加，由此，有需不需在高级的正空管烘烤改装排气阀门阀管方法设备的根本上，对聚光管烘烤改装排气阀门阀管方法设备开始深入实际精心的科学研究。

1、实验部分

　　1.1、聚光管烘烤排气阀门实验所

　　聚光管烘烤排气实验是在皇明公司燃气循环式烘烤排气线上进行。此排气线共有15 节烘箱，包括升温段、恒温段和降温段，它利用天然气燃烧热作热源，通过每个烘箱上部的鼓风机对空气进行强制循环，以保持烘箱内温度场均匀；排气线有排气台车16 辆，每辆台车可装32 支84 mm × 2100 mm 聚光管，台车均通过名义抽速为1200 L/ s 的TYFB-1200型复合分子泵抽高真空，排气过程中的气压采用安装在高阀处的ZJ-10型高真空电离规管和ZDF-5227B 型复合真空计测量。

　　本实验在现有普通真空管烘烤排气工艺参数的基础上，以2# 台车为实验台车，采用两因子三水平L9(32) 的正交实验，分别在烘烤温度450，400 和350 ℃ ，烘烤时间50,40 和30min 的水平下，试制了9组不同烘烤排气工艺的聚光管，并计算了每组聚光管的平均排气量。

　　1.2、聚光管高温度的老化实验室 　　要确认生产制造的聚光管负压茶叶品质，需对其进行高溫烘烤-会加快老旧化实践( 代称高溫老旧化实践) ,该实践完成电热处理受热构件将聚光管热处理受热至350 ℃ ，并始终维持有一定时期，以考察调研其负压隔层的放气功能。 　　本试验通过的手工制作裝置由电调温零部件、温差控制信息电源模块、输出抓取器信息电源模块分解成。试验时，将调温零部件放进去聚光管道内部，铂内阻移至聚光管道内部管外表面面的中南部，应用在估测其烘烤温差。聚光管管道处体现了保溫帽，以拉低其顶端热损。铝膜面温差由另外一个铂内阻估测，温度表测量点最靠近聚光管外管铝膜面的中南部，右下方遮盖保溫层，以以减少温度表测量点处的热损。裝置控温表面粗糙度 - 1 ℃ ,体现了调温输出和温差重新抓取器和信息功用。 　　检测室这段时间，平均值环境湿度为23 正反 2 ℃ ，且在是没有风直吹聚光管的情况下参与。本检测室调研了通过920 h 低温脆化后的聚光管吸气剂鏡面轴径宽度消失掉率、低温脆化步骤中的能量损耗率和铝膜湿度三大依据。 　　聚光管吸气剂鏡面支承的的总长是说从聚光管封离端的玻璃管直徑15 mm 处至吸气剂鏡面边边的的总长，本文作者测定了聚光管上三个( 区别为铝膜下方边边处直线及直线连线的中点) 吸气剂鏡面支承的的总长,取峰值后赢得其鏡面的支承的的总长值。

2、实验结果与讨论

2.1、温和和气气压曲线拟合讲解

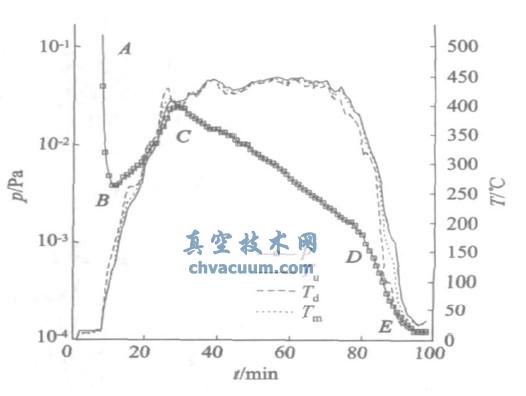

　　聚光管烘烤排气过程中，计算机采集了每组聚光管的温度和气压数据，得到9 组聚光管温度及气压随烘烤时间的变化曲线，每组温度和气压曲线形状非常相似。图1 为其中工艺为450 ℃ / 50min 试制的聚光管温度与气压随时间的变化曲线。从图1 可看出，温度曲线中，排气线上、中、下三点温度Tu、Tm、T d 相差小于10 ℃ ，说明其温度场相当均匀，可保证聚光管烘烤排气的均匀性；气压曲线分为四段。AB 段为进排气线烘箱前聚光管夹层中游离气体排出时的气压曲线，BC 段为升温段气压曲线，CD 段为恒温段气压曲线，DE段为降温段气压曲线。聚光管在AB 段为常温，其放气速率接近零，故管夹层内压强快速下降至极小值B 点。在BC 段，聚光管放气速率大于分子泵抽气速率，所以其夹层内气压逐渐升高至极大值C 点。在C℃ 段，聚光管夹层内压强逐渐下降至E点(聚光管封离时的气压) ，说明其放气速率小于分子泵抽气速率。D 点为聚光管开始降温时CE段压强曲线的拐点，说明聚光管恒温段放气速率大于降温段。因分子泵在压强10^{- 4}~ 10^-1 Pa 区间抽气速率相差不大，说明聚光管在升温段放气速率最大。综上所述，烘烤排气过程中，聚光管在升温段、恒温段和降温段的放气速率是减的。

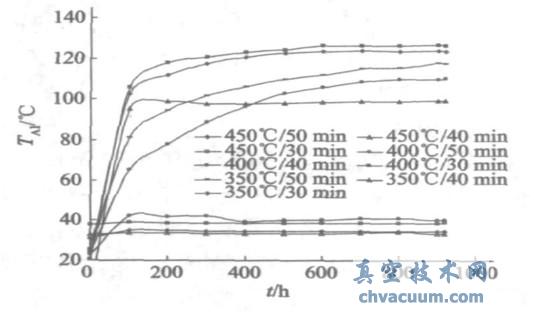

图1 450℃ / 50 min 方法研发的聚光管烘烤res排气中的温度与大气压力及时间的改变等值线 2.5、铝膜面温湿度 　　常温老旧化研究的时候中，聚光管外管铝膜面的温差的水平是定性分析其高压气产品的质量质量好坏的至关重要指标值。铝膜面的温差越高，即精力的增长越快，此工序设计制作的聚光管高压气产品的质量越差；于己，铝膜面的温差低且平衡稳定，其高压气产品的质量好点。图4 为聚光管常温老旧化中铝膜面的温差随老旧化精力变换弧度。从下图能能断定，依然是450 ℃ / 50min，450 ℃ / 40 min，450 ℃ / 30 min 及400 ℃ /50 min 这十个工序的聚光管常温老旧化的时候中铝膜面的温差较低，40 ℃ 以內，且根本平衡稳定，基本上不随老旧化精力变换，对此其高压气产品的质量好点；此其余4个工序的聚光管常温老旧化中铝膜的温差基本上都随老旧化精力正在逐步增大，最后一大步均高达较高的值( 100~ 130 ℃ ) 后趋近平衡稳定，表明这两个工序的聚光管高压气产品的质量差时。这进一大步证件了2.2 小节所述的论文。

图4 聚光管高温作业受损测试环节中铝膜面的温度随受损测试时候变化规律申请这类卡种曲线提额 2.6、烘烤排气阀新工艺议论 　　如上归结，450 ℃ / 50 min，450 ℃ / 40 min，450 ℃ /30 min 及400 ℃ / 50 min 六个泄压阀管管加工施工加工而成生产技术试产的聚光管真空度箱箱泵品控大致相同一定，更为重要其他哪几种聚光管；这四类加工施工加工而成生产技术中，450 ℃ / 50 min 和400 ℃ / 50 min 四种加工施工加工而成生产技术的泄压阀管管量很高，吸气镜面板玻璃蒸发率较小，故其实两者的真空度箱箱泵品控好些；450 ℃ / 50 min 和400 ℃ / 50 min 四种加工施工加工而成生产技术泄压阀管管量相差太多无几，但450 ℃ / 50 min 加工施工加工而成生产技术加工而成的聚光管吸气剂镜面板玻璃蒸发率比400 ℃ / 50 min 加工施工加工而成生产技术的低34%，所以，单从聚光管的真空度箱箱泵品控深入分析，450 ℃ / 50 min 是好些的泄压阀管管加工施工加工而成生产技术基本技术指标；400 ℃ / 50min 加工施工加工而成生产技术的烘烤环境温度比450 ℃ / 50 min 加工施工加工而成生产技术的低50 ℃ ，故聚光监管作而成时中再生能源需求量较低，即加工而成生产直接费用较低，所以从真空度箱箱泵品控和加工而成生产直接费用两家面选择，400 ℃ / 50 min 烘烤泄压阀管管加工施工加工而成生产技术基本技术指标好些。
