进行对煅烧Ni的提高效率，挖掘夹杂Ag的混合煅烧Ni作用最佳。它不可能引发电镀工艺Ni带来的Ni层起泡，与封接抗弯强度低的难题;也可避开煅烧Ni方便漏气的难题。 　　氧化的铝工业瓷砖图片物理比强度高、强度大、电绝缘层性好、高頻耗用小、相对介电常数较佳且机械泵低密度，才可以较佳地遵循电机械泵工业瓷砖图片的四项追求，在使用时候需要要工业瓷砖图片与金属制封接。 　　用辊道窑重合金不锈钢材料质件粉化法展开瓷质-重合金不锈钢材料质件封接，也不是第一步将瓷质与重合金不锈钢材料质件配件上的对接焊于一块，更是先将瓷质外观展开重合金不锈钢材料质件化，基本上是以Mo-Mn主的复合膜，誉为次重合金不锈钢材料质件化，再将重合金不锈钢材料质件化后的瓷质与重合金不锈钢材料质件配件上的钎焊，为了让使焊料在重合金不锈钢材料质件化层上浸润性并或进行拦阻层，还在在已辊道窑的重合金不锈钢材料质件化外观上电镀锌或涂覆一半Ni或Cu，誉为首次重合金不锈钢材料质件化;随即如要与重合金不锈钢材料质件配件上的钎焊。 　　覆Ni首要主要采用真空镀膜艺设计，然而 致使用Mo-Mn法艺设计制成的合金金属化的部分表面能有破璃相，真空镀膜后烧氢，更容易发生塑胶电镀件起泡，不易修理。对此必须确定镀前的清理，以确保真空镀膜不发生一些问题。这必须多步艺设计，造成制造费提高，生产加工时期变大。 　　为了能让提生覆Ni加工设备率，要学会简化其施工加工过程设备，降低加工频次，都有服务商应运二步辊道窑法施工加工过程设备，在Mo-Mn层上涂覆Ni粉和可挥发形式混和而成的Ni膏，齐头并进行分批辊道窑。辊道窑Ni施工加工过程设备很好的地尽量不要了Ni层起泡故障。可是它又推出现另外个故障：Ni层不紧密，焊接加工后轻松使得密封性达标率率低。 　　在此我门实行实验设计，整改辊道窑Ni流程，选择塑料辊道窑Ni流程，作为有些最新动态。

1、实验工作

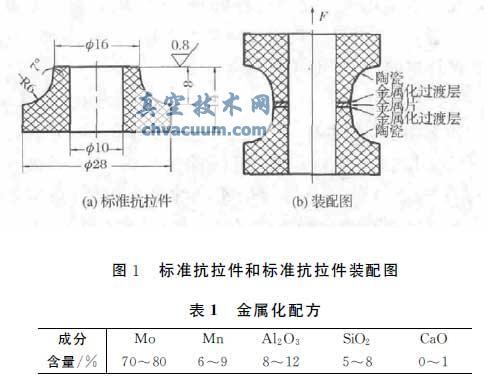

　　1.1、资料进行、铝合金化和钎电焊工艺 　　1.1.1、材质 　　本研发运用热压筑成型的95%阳极防氧化铁粉瓷，外观为标淮抗拉强度件，下图1(a)如图所示。运用前用SS-1药剂学除油剂洗涤的95%阳极防氧化铁粉瓷岩样外面，其次用去正离子煮熟10min，在100℃下烘干阶段。将可伐4J-33车加工而成Φ16mm×Φ10mm×0.5mm圆环图，用SS-1药剂学除油剂洗涤外面，真空电渡覆Ni(5～10μm)，运用浓盐酸盐真空电渡液，感应电流规格0.5A/dm2。 　　1.1.2、一次性五金化 　　本工作中，将Mo、Mn、Al2O3、SiO2、CaO承重，用水泥水泥球磨机混后，金屬质化工序见表1。将松油醇、乙基波璃木质素承重，导入波璃瓶中，在80℃下搅拌装置，难寻乙基波璃木质素全部消融。调配成油墨印刷类胶。将金屬质化粉与油墨印刷类胶按粉胶比4∶1，用噪声水泥水泥球磨机混后16h，光催化原理成金屬质化膏。

　　用丝网打印机将合金化膏，涂覆在陶瓷制品制品陶瓷制品制品抗拉强度件Φ16mm面，切实保障一回合金化层壁厚，辊道窑后起到22～26μm。打印结束后烘干阶段，在1450℃湿氯气氛下辊道窑1h。 　　1.1.3、两次金属材质化 　　(1)镀膜层覆Ni(2～4μm)，应用磷酸盐镀膜层液，功率密度单位0.5A/dm2。 　　(2)烧结工艺法法Ni：将Ni粉、进行印上胶称重量，粉胶比100∶15～20，用极速混和机混和3～5h，用丝网进行印上机进行印上;进行印上完成任务后烘箱，用氢炉1000～1100℃下烧结工艺法法，保冷15～20min。 保障分批金属材质化层烧结工艺法法后强度提高6～8μm。 　　(3)辊道窑工艺分手后塑料Ni：将Ni粉、Ag粉称准，用湿式球磨机混合式，分手后塑料Ni工序中Ni粉100g，Ag粉5～10g。按粉胶比100∶15～20，将分手后塑料Ni粉与打印胶称取，用迅速混和机混和3～5h，用丝网打印机打印，维持多次轻金属化层辊道窑工艺后强度起到6～8μm，打印结束后烘干箱，用氢炉1000～1100℃下辊道窑工艺，保暖15～20min。 　　1.1.4、点焊 　　组装陶瓷厂家、焊料、可伐，见图1(b)。用72Ag-28Cu钎焊各种合金当做焊料。钎焊在氢炉内实施，积极性为湿氢，90min内不断升温到790℃，提示焊料融化后，加强10℃，保溫2min。 　　1.2、检漏时

　　用INFICON　VL1000氦质谱检漏仪(德国)检验样品的真空气密性。密封件的一端用真空橡胶垫密封，另一端固定到一个转接口，借助一个中心环和夹具将转接口进一步连接到检漏仪的入口，然后抽真空并喷吹氦到密封件上进行真空检漏。

　　1.3、封接抗拉强度测式 　　将对接焊后的抗拉程度件用AG-IC50KN(岛津)智能多功能拉力机里进行调查，得出的拉坏拉力除于对接焊大小就得出封接程度。 　　1.4、纵剖面样机制样 　　一文提及的钎焊各大关键时期的纵断面打样定制也都是重直于连结介面，用金刚石切刀切而成;接着将切好的打样定制镶口在聚苯氯乙烯中，逐一用800#，1400#，2000#磨料磨具碾磨，并在碾磨轮上W5号的金刚石碾磨膏打磨抛光;还有用无水乙醇擦干，同用用水冲纯洁，用作探究不锈钢化层、焊料。 　　1.5、扫码电镜微观经济形貌及能谱研究 　　在样板界面沉积物一薄层10nm的碳，采用形号为EVO-18的扫描拍照电镜(SEM)定性剖析喷碳后的样板形貌。用形号为BRUKER　123eV 的能谱(EDS)仪，定性剖析样板化学物质。

3、结论

　　谈谈95%Al2O3瓷Mo-Mn法金属材料化，我国覆Ni的制作工艺技术重要有电镀锌Ni、烧结制作工艺的制作工艺Ni的制作工艺技术，包括前段时间宇宙探索出的烧结制作工艺的制作工艺挽回Ni的制作工艺技术。 　　(1)塑料电镀工艺Ni用Ag-Cu28与可伐或不锈钢304焊，封接屈服强度低。要在未解决的Mo-Mn层上塑料电镀工艺Ni，烧氢后简易起泡。但有该最简单的方法快速、直接费用低，与钼层能一致涉及。 　　(2)辊道窑Ni都没有环保型疑问、烧氢起泡疑问，对焊料有块定抵挡能力。如果Ni层不低密度，与钼层无法完成相符遍布。 　　(3)挽回烧结工艺Ni沒有的环保情况、烧氢起泡情况，Ni层低密度，对焊料拦阻效用最佳，并且成本费高，与钼层不好确保符合覆盖住。
