文中通常从黑色废重五金质化配料配方、涂膏步骤、黑色废重五金质化层的板厚为、黑色废重五金质化温度因素和镍层的板厚为等艺坡度对高纯、细晶Al2O3淘瓷的封接性实现探讨和解析。其毕竟体现，选择高Mo分量的黑色废重五金质化膏剂、丝网打印的涂膏步骤、黑色废重五金质化层的板厚为约为20μm、在1450℃下焙烧，镍层的板厚为5μm左右侧时，其平均水平抗压刚度刚度能够达到143MPa，限制行业中标准化50%及以上，其显微机构进一步过渡、均匀分布、低密度。 　　跟随着红外光射频加热通信元件指向大电机功率、宽频带宽度、大中型化、低几率上的开发，加快红外光射频加热通信元件的使用年限和稳定性一直以来是全领域开发对方。适合使用的对电抽涡流系统媒介资料也提供 了更快的标准规定和相对较高的限制。不只是标准规定电抽涡流系统媒介资料含有更强的测力、电学特点，还可以有愈加光滑的显微组成和更快的稳定特点。目前为止通常用的电抽涡流系统媒介资料常见有：防空气硫化铝粉(Al2O3)、防空气硫化铍(BeO)、氮化硼(BN)、氮化铝(AlN)和金刚石等。从干净、施工工艺融入性和生产的成本费等上相对较，防空气硫化铝粉(Al2O3)是特点最适合使用、操作区域很广的媒介资料。而通常的95%Al2O3瓷器仍然介电耗用大，显微组成不光滑，很难符合红外光射频加热通信元件开发的必须要。在红外光射频加热通信元件需求量的推进下，中国有光电子科枝集团官网单位第九二研究方案所试制出晶粒大小地域分布在2～4μm，低频介电耗用比通常的95%Al2O3瓷器低1个总数级的高纯、细晶Al2O3瓷器资料。 　　钻研探讨出现 ，高纯、细晶Al2O3瓷砖文件这不仅具高品质的测力机械特性、徽波射频性状，还有其封接件具不错的困倦保持稳界定，是高机械特性徽波射频元器件的很好有机溶剂文件。企业早期钻研探讨中还出现 ，高纯、细晶Al2O3瓷砖与95%Al2O3瓷砖的黑色金属质化生理机制有所差距，于是，高纯、细晶Al2O3瓷砖封接生产工序与95%Al2O3瓷砖的封接生产工序会出现着差距。本篇文章常见从建设工程化的多角度钻研探讨解析高纯、细晶Al2O3瓷砖的黑色金属质化生产工序适应能力性、生产工序保持稳界定和生产工序保持稳界定。

1、试验

　　1.1、产品的样品的制作

　　试验所用的高纯、细晶Al2O3陶瓷其氧化铝含量wAl2O3≥99.7%(质量比)，晶粒大小分布在2～4μm之间，密度≥3.94g/cm³，介电损耗为6.6×10^-5 (9.5GHz)，抗弯强度为505MPa，其动态疲劳强度比95%Al2O3陶瓷封接件高20%以上。将上述高纯、细晶Al2O3陶瓷制备成Φ16mm×Φ10mm×2.75mm的陶瓷环，按金属化层厚度、涂膏方法和烧结温度的不同分别制备出不同的样品。金属化膏剂为Mo-Mn-Al-Si-Ca系统两种配方膏剂，涂膏工艺为手涂和丝网印刷，金属化烧结温度为1450和1500℃。电镀后与已金属化的95% Al2O3陶瓷标准抗拉件用Ag焊料焊接，制备成抗拉封接件。如图1所示。

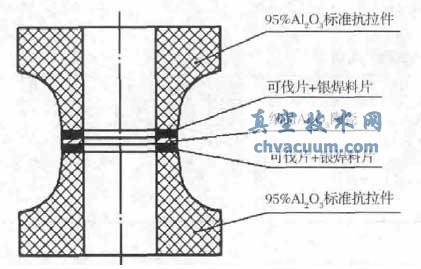

图1　细晶Al2O3瓷器封接強度测试结构设计示图图 　　将其他制作工艺设计生活情况下分离纯化出的抗压强度封接件裁割，对其纵断面实施镜面抛光后，然而用扫面电镜(SEM)实施显微构成分折；将其他制作工艺设计生活情况下分离纯化出的合金金属化层，用50%HNO3水硫酸铜溶液微波加热结垢后，mri波家电清洗5min后，在SEM 下观察动物淘瓷与钼锰层期间过渡性层画面的显微构成。 　　1.2、图纸的检查 　　将焊接加工后的抗压程度程度件用INFICON UL1000氦质谱检漏仪检验检测抗压程度程度件的密封性性；用全面、万能板材试验台机展开抗压程度程度程度测试测试；用HITACHIS 4800型SEM阐述一下试样塑料材料化层的显微型式，并精确预估塑料材料化层的壁厚；用HORIBA 7963-H型能谱仪(EDS)对塑料材料化层展开稀有元素扫码和材料阐述一下；用FISHCHER XDL-XYMZ型X-荧光测厚仪精确预估水平面试样的塑料材料化镍层的壁厚。

3、结论

　　面对高纯、细晶Al2O3瓷器制品，要制取高耐热性瓷器制品-塑料材料件封接件，应选择Mo纯度较高的塑料材料件化成分，其塑料材料件化层的显微设备构造设计比wMo=70%的塑料材料件化显微设备构造设计比较连贯性、最低值、非均质。当选择丝网数码打印的涂膏策略，塑料材料件化层料厚高于20μm 左右时间时间，在1450℃烧结工艺，镍层料厚在5μm 左右时间时间时，其最低值抗拉抗弯强度抗弯强度多达140MPa，大于互联网行业规范标准(90MPa)50%大于，已经达到电蒸空元器件封装采用规定要求。
