U形波纹管膨胀节刚度和应力计算

2010-02-20 admin 真空技术网整理

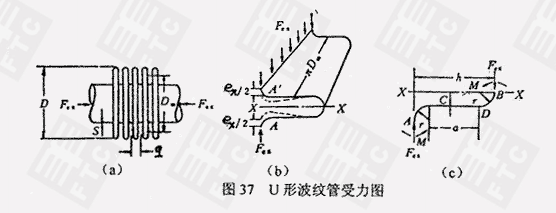

点符号表明:

Fex---- 作用在以Dm为直径的圆周上的轴向力，N;
e_x---- 单波轨向变形量，mm; h---- 波纹管的波高，mm;
Dm---- 波纹管的平均直径，mm; q---- 波纹管的波距，mm;
Dm=D_b+h r---- 波纹管波纹的曲率半径，mm;
D_b---- 波纹管直边段内径，mm; a---- 波纹管波纹的直线段长度，mm;
δ---- 波纹管的名义厚度，mm; δm---- 波纹管成形后的壁厚，mm;
E---- 波纹管材料的弹性模量，Mpa; m----波纹管厚度为δ的层数;
Cm---- 材料强度系数，热处理态波纹管取Cm=l.5；成形态波纹管取Cm=3.0;
Cwb---- 波纹管纵向焊缝;

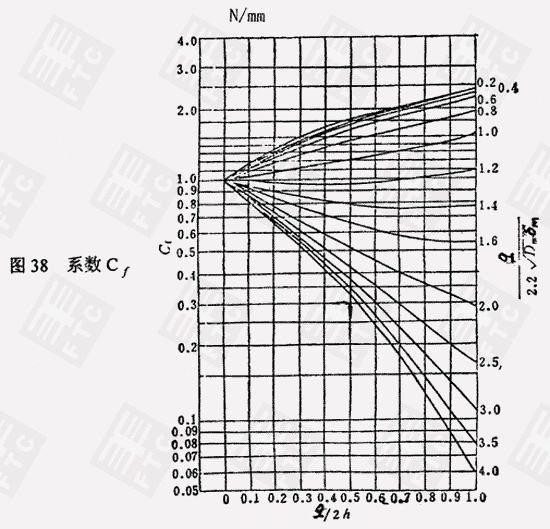

Cf、Cp、Cd---- 形状尺寸系数，由图38、41、42求取。
f_i---- 波纹管单波轴向刚度，N/mm;
Kx---- 膨胀节整体轴向刚度，N/mm;
Ky---- 膨胀节整钵横向(侧向)刚度，N/mm;
K_θ---- 膨胀节整体弯曲(角向)刚度,K·m/°θ;
Ku---- 计算系数
Ku=(3L_u²-3L_bL_u)/(3L_u²-6L_bL_u+4L_b²)
L_b---- 波纹管的波纹段长度，mm;L_b=Nq
N---- 一个波纹管的波数;
L_u----复式膨胀节中，两波纹管最外端间的距离，mm;
