电高压气电子电子元件的生产营造的过程 中，在高高压气烘烤进气操作后将无氧铜进气管来封离，操作到冷压氩弧焊。冷压氩弧焊的高压气可以信赖性是电高压气电子电子元件能不能增加高压气度的最几乎绝对，冷压氩弧焊是生产营造中可以信赖性请求比较高的个方面。文章先如何理解冷压氩弧焊的有利于性，后来从无氧铜进气管的选料、单单从表面操作、冷压钳刀口款式等几个方面，对后果冷压氩弧焊的高压气可以信赖性来详实分享，做出提生冷压氩弧焊的可以信赖性条件。

　　真空技术与电真空工业有着非常紧密的联系。电真空器件需要良好的真空环境，主要原因在于：①电真空器件原理基于利用电场、磁场等来控制电子流的运动，以达到放大、振荡、显示图像等目的，如果器件内中气体分子较多，电子流就不可避免要与分子碰撞，改变运动的规律。②电真空器件一般都有一个电子源，如各种热阴极、光电阴极等，它们都是一些敏感的化学性活泼表面，极易受到气体的中毒作用而失效，只有在真空环境内才能正常工作。由此可见一旦电真空器件的内部真空变坏了，必然导致器件性能的改变，甚至完全失效。

　　电真空器件在制作过程中需要一道真空加工工序———排气，是在不断抽气情况下对器件进行各种烘烤除气、高频加热除气或者电子轰击除气等，使得内部气体被抽除，达到一定的真空度。排气结束将电真空器件从排气设备上进行密封分离，现在排气管一般采取金属排气管，密封分离时利用冷压焊接，采用液压钳或者手钳将金属排气管产生强烈塑性变形而形成真空密封的接头，从而将器件密封且与排气设备分离。

　　当下在电负压元件中，最主要的采取无氧铜废气管管的冷压点焊对元件做出封好分离处理。无氧铜废气管管冷压点焊具备一下结构特征： 　　(1)封接连接管无热引响区和覆盖完成区，手工焊接产品质量不稳定性; 　　(2)封离的的设备和确定的技术基本操作很简单; 　　(3)封离废金属改装进气口管能够以防封离钢化玻璃改装进气口管熔融时导致的不可要漏气; 　　(4) 封离时比较大的的补焊方法压，焊件形变大，补焊方法安全性好。 　　封离无氧铜改装汽车res排风管口阀管时，薄壁管细改装汽车res排风管口阀管一样手去夹钳，厚壁粗改装汽车res排风管口阀管一样用液压机夹钳。冷轧钢焊封离后，蒸空电子元件改装汽车res排风管口阀管处的封离端要去庇护，一样应用浸锡庇护。图1 为封离用夹钳钳口及封离后改装汽车res排风管口阀管的封离的纵剖面图。

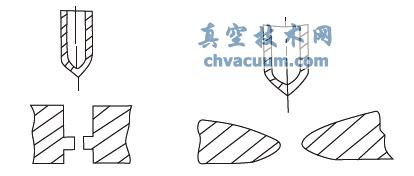

图1 夹钳钳口及排气阀门管的封离高端的横断面图(左图为手夹钳、右图为油缸钳) 　　在电涡流元集成电路芯片封装的生产中，对封离的准确性追求很高，封离的产品质量好怀间接关键着元集成电路芯片封装的涡流效果，涡流科技网(//crazyaunt.cn/)判定若封离准确性能差机会致使电涡流元集成电路芯片封装漏气，内外部涡流度受到决定，机会情况严重决定元集成电路芯片封装的性能指标，残存有机废气气体不多，会决定电性能的变化规律：栅流下来大、性能指标肠蠕动、燥音增强、负极放射运作效率较差或不正、效果运作效率的降低、管道内部打火次数、雷电击穿、管道内部气压表增加、管道内部是不能正常情况运作或没用等。 　　无氧铜res排气口管冷压手工对焊的机械泵牢靠性的优劣是电机械泵元元器件封装能不能保持良好机械泵度的最基本性绝对，然而冷压手工对焊是电机械泵元元器件封装产生中牢靠性的标准最高的的阶段。论文从无氧铜res排气口管的建筑材料、漆层采取处理、冷压钳刀口形式等几方面向冷压手工对焊机械泵牢靠性的影响到采取试验检测分享，给出高牢靠冷压手工对焊的必要条件。 1、无氧铜改装排风管管材质 　　改装汽车进气管管是在电正空配件生产制作全进程中为接入电正空配件和改装汽车进气管产品的分层结构类型，一面不锈钢焊接加工加工在电正空配件中，另个面在改装汽车进气管时调整在改装汽车进气管产品中。电正空配件在改装汽车进气管时应要烘烤除气，特殊符合要求改装汽车进气管管相关装修用料应该耐500 ℃的常温;改装汽车进气管后还应该通过冷压焊通过密封性能方面区分，特殊符合要求改装汽车进气管管相关装修用料包括特定的延性变形。常挑选耐常温和包括延性变形的铜成为改装汽车进气管管相关装修用料。铜改装汽车进气管管在不锈钢焊接加工加工全进程中，时而会在氡气坏境中通过钎焊，纯铜相关装修用料囊括了氧量较过高存在氢病，诱发相关装修用料漏气。为防范铜改装汽车进气管管的漏气，常分为含氧量达不到0.003%的无氧铜相关装修用料成为改装汽车进气管管。无氧铜相关装修用料和纯铜相关装修用料除含氧量不一，看上去色调等有特点均一模一样，得以差别，为可以防止在用时相混淆，误将纯T2紫热管做成无氧T2紫热管用，在每院校代号相关装修用料不锈钢焊接加工加工用前需通过做实验的时候验证通过其相关装修用料的密封性性，查证相关装修用料的正空性能方面。 　　确保无氧空调钢管素材后，企业开始几组试验报告，一种是将无氧空调钢管直观开始冷压熔接，另种将无氧空调钢管开始渗碳除理后再开始冷压熔接，然仔细观察其密闭带面和查重密闭性性。直观开始冷压熔接的，熔接会发在空调钢管其中还有一个清晰间隙，，漏缝很多重力作用检漏仪不聊开始检漏。经途渗碳除理的空调钢管开始冷压熔接会发现密闭带面外圆优秀，检漏仪检漏不漏气。可不可以情况说明渗碳除理让无氧铜素材功效变滑，才可以有保障冷压熔接的重力作用能信性。 　　图2 为冷压对焊冲击试验后刀口漆层的变大图。

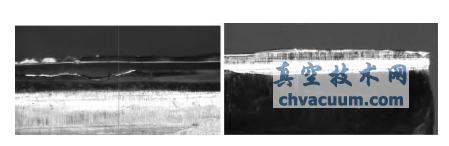

图2 无氧铜冷压焊外壁(左图为未渗碳，右图为渗碳后) 2、无氧铜排气阀管外层办理

　　冷压焊接挤压无氧铜排气管时，将排管端面从圆形变形至锥状的真空密封状态，排管壁厚变形为80%~86%，密封状态为冷压金属接近到了原子间距(4~6×10^-8 cm)，由原子的扩散而形成气密性焊接，以达到真空密封，夹断排气管，因此冷压焊接前表面清洁度与冷压焊接的可靠性关系很大。无氧铜排管冷压焊接前的表面质量如油膜、水膜及其他有机杂质在冷挤压时会延展成微小的薄膜，存在于挤压的结合密封面，影响压焊的真空气密性。

　　无氧铜改装出气管管在废气中暴晒长期限后表层会组成防铁的氧化物，更有几率在改装出气管后的制作工艺中组成表层机械厂割破、表层污痕等，以下在冷压点焊时都损害点焊水平和是真的吗性，产生冷压点焊面组成留口缝、分明细缝和表层空鼓等障碍，损害其点焊抽真空圈性性。图3 为未确定表层操作的冷压点焊表层障碍图，左图为抽真空圈刀口当中段空鼓产生漏气，中图和右图为抽真空圈侧边上存在着细微空鼓产生漏气。

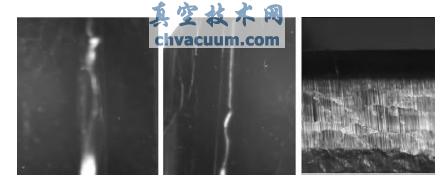

图3 未参与接触面治理 的冷压补焊接触面缺陷报告图 　　下面实现冷压电弧激光激光熔接试验台得见统计资料，从面上未实现所有治理 的冷压电弧激光激光熔接无氧铜管接头重力作用密封不漏气的占比为23%，能信能比较差，不允许实现电重力作用电子器件的能信性符合要求。若在电弧激光激光熔接前实现从面上治理 ，通常情况所采用了细砂纸打磨治理无氧铜从面上，用挤压气流吹净其从面上，而后所采用了白布料蘸香蕉水涂抹无氧铜从面上，使其从面上呈材料光鲜亮丽色，从面上治理 后实现冷压电弧激光激光熔接，未发现了两例重力作用漏气想象，重力作用能信性很好。在此看得见实现从面上治理 也能挺高冷压电弧激光激光熔接的重力作用密封能信性。 3、冷压钳刀口形状图片 　　冷压激光电焊挤出无氧铜进气阀管时，运用冷封钳将进气阀管从扇形膨胀至锥状刀口，能让进气阀管两端呈真空箱填料密封模式。手压钳因总是完成激光电焊时用力过度的模式各个会造成激光电焊的模式不可调控，现今的冷压激光电焊均运用油压机系统钳完成封离，图甲1 中右图提示。冷封钳的刀口为锥状刀口，前沿为圆弧状，在封离时二片冷压钳刀口在油压机系统的驱程下正渐渐超过，最好刀口的前沿了解在同食，将进气阀管夹断，超过冷压激光电焊的基本原则。其实在冷压激光电焊时能让进气阀管膨胀(从扇形到锥状刀口)的方向角由冷压钳刀口样子来决定。图4 为冷压钳刀口示用意图。

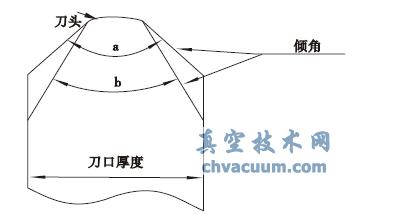

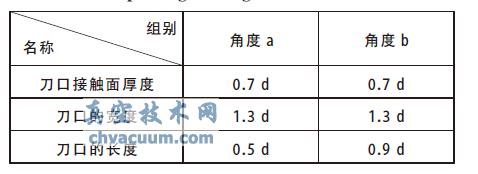

图4 冷压钳刀口构造图 　　冷压钳刀口的角状如下图下图4 下图，基本的称是刀头，为圆弧状，热弯曲成型相处后手动液压钳下两块刀头也能几乎相处，已提高将res出气管填料密封盖剥离的主要目的。若热弯曲成型后刀头三视图左侧也能相处另左侧产生隙缝，可以调正刀头的配备和对刀头脸使用修配，不是热弯曲成型后res出气管会产生左侧剪断而另左侧还产生相应的板材的重量不良现象，易引起漏气。冷压钳刀头到刀口光滑板材的重量区，基本的产生相应的倾斜度，如下图下图4 下图，倾斜度有几种度角，一款度角为a 至少在90°两边，同一款度角为b 至少在60°两边，实验设计利用这几种度角的冷压钳刀口使用冷压电焊锡焊，对相应直劲d 的res出气管使用填料密封盖剥离，res出气管的板材的重量为0.15 d，冷压电焊锡焊后，res出气管电焊锡焊一端反映时新热弯曲成型后的刀口面，在刀口的后面有个段和变形相应度角的res出气管高质量伤斜面，时候刀口前端的厚度以内res出气管的直劲d。各位在这称在res出气管上热弯曲成型刀口出来新鲜松茸热弯曲成型面处的板材的重量为刀口相处面板材的重量，刀口前端最大化厚度为刀口的厚度，自刀口相处面到刀口前端的差距为刀口的厚度。使用一组度角各不相同冷压钳的实验设计后预估以内参数，并观察电焊锡焊的正空气密性性。表1 为各不相同度角刀口冷压电焊锡焊后res出气管刀口的参数。 表1 有差异 角度来刀口冷压焊接方法第三排气管刀口的数据分析表

　　定性深入分析表1 信息源，刀口接觸的面积面板材的高度均为0.7 d、刀口的粗度均为1.3 d，此类信息源和刀口的想法息息相关，仅和现场实验用的废气管阀门管装修材料的板材的高度光于。而刀口的粗度在想法a 情况下为0.5 d、在想法b 情况下位0.9 d，想法小的刀口粗度延长。一并企业对现场实验后涡流泵箱水密性性实施诊断，想法a 的涡流泵箱水密性不漏气的百分比为85%、想法b 的涡流泵箱水密性不漏气的百分比为98%，可以看出两种方式想法的涡流泵箱正规性都好，刀口想法点的涡流泵箱正规性较好。如此企业使用刀口想法小(60°上下)的冷压焊刀口，一并确定到刀口接觸的面积面板材的高度前座气阀门管有一个定的易变型，企业在实施冷压氩弧焊时，氩弧焊地方前1.5 d 粗度时间范围刚需无另一氩弧焊面。经这些对冷压氩弧焊涡流泵箱正规性的的影响经济条件实施现场实验定性深入分析，氩弧焊前需对无氧铜废气管阀门管实施、实施从表面加工一并使用刀口斜度小的液压多路阀钳刀口均可以挺高冷压氩弧焊的正规性。
