凭借立即开发加工的台减缓行波管单级稳压采集极(MDC) 四次光学发送的通用型的设备,分开对无氧铝片样本与无氧铜MDC 采取了铝离子束外面改良的技术设计。报告阐明,外面改良后无氧铜外面四次光学发送指数公式会有下跌度的拉低,高效挺高的空间行波管MDC 的转化率及整管转化率。 　　行波管具有广泛性用来统计、电子无线战、通讯卫星信号沟通网和透彻制导等法宝装置。近几近些年,面对行波管消耗量量加大,同時入宪了更多请求,在这其中有更多的整管吸收率。更多的整管吸收率不禁是毕竟着拉低行波管的耗电量、增大电源适配器的净重和大小,甚至是毕竟着提供了改善效果集成电路芯片稳定安全保障和生命的位置。这面对机载和位置行波管来说一颇为己任要,毕竟广泛性装置的行波管不宜尽量避免的遭遇耗电量和净重的受限。据报道怎么写,星载行波管整管吸收率增强同一个点,经济性整体实现四千万人民币 。日本新闻稿怎么写的位置行波管挺高吸收率已实现70%往上,内地位置行波管调小器的科研品质与日本有特别大对比,近年我國Ka 及更多的公分中波段新颖通讯卫星信号沟通网设备的探析才起,成长 位置行波管逐步推进。 　　全球多从多级别稳压整理极(MDC) 的电、热空间节构启程做好仿真模型技术方案,改造空间节构是能开掘出效应加强的竞争力。但原因进气口要求等的上限,还不许十分的明确的摸拟出真实的情况报告。大幅度减小整理极素材的第第二级手机放射,与仿真模型技术运算完美融合现场,也要有着相得益彰的效应。现场上,分开互功能区的手机电能具有肯定方式方法的数据分散,有差异 于阶梯性数据分散,并不能能都被MDC 可以有效整理。另,MDC 的功能仍然出来异常于整理极素材的第第二级手机放射。最常见的整理极素材为导电率和导电率表显出色的无氧铜,但无氧铜的第第二级手机放射因子高达mg1.3 ,故在极宽的一回手机电能条件内都呈显出出较高的第第二级手机放射因子。而整理极就必须换成有足够高的电阻值,防备手机出液步入互功能区。故,一回手机抵达整理极时不能以免地诞生海量第第二级手机,包括肯定量分析的延展性散射的一回手机。这个带能手机出来在各部整理极左右,我们第三步打下整理极上时则致使可观的的电能衰减,若想大幅度减小行波管整理极的效应,而且使管量体温度增长,进步大幅度减小行波管的效应;海量低能第第二级手机的具有,还也许 致使出液,增长热耗散工率并形成了噪音。故,阻止第第二级手机放射至关最主要。不同欧美国家消息,主要采用石墨或碳铝层的无氧铜4个等级稳压整理极的整管效应可加强4.6 % ,而经由漆层改善处理的4个等级稳压整理极的整管效应可加强4.9%。从而断定阻止第第二级手机放射的最主要性。 　　2次电商的发送比率δ其中一等个方面衡量于装修资料的质地,另其中一等个方面与装修资料面上的形貌重视想关。当一次性电商打回毛刺发生现象的发生后侧或底边时,诞生的2次电商大个部分被附过的毛刺发生现象的发生所获取,因此拉低多级别减压获取极的δ。随着无氧铜在不锈钢装修资料中具备着高品质的导电率、导电率以其能加工和焊接生产功效,常被用做完美的获取极装修资料,不够的是它的2次电商发送比率较高。拉低或促使其2次电商发送的同一个方式 都在无氧铜的面上形貌增韧新手,因此预防在无氧铜上涂覆异质装修资料(如石墨等) 。本篇文章应用及时设计的阴离子束面上增韧机器,对无氧铜供试品及无氧铜MDC 供试品实现了的工艺试验报告,到了最初实验设计然而。

1、实验设备

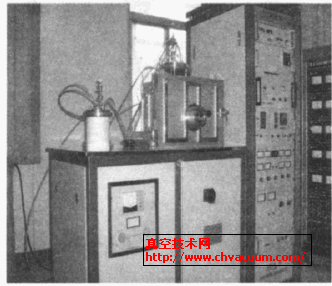

　　给出对美国亚铁正阳亚铁离子束轰击漆层改善涉及到文章的明确,再组合多余的校正平衡装置实现实验所,先实现了无氧铜MDC 亚铁正阳亚铁离子束轰击漆层改善仪器的总体经济方式来构思,其次使用加工校正调准和整合亚铁正阳亚铁离子源、钼靶和试品互相的空距,一同实现试品台、热处理暖气片、钼靶及镊子的计算方法与来构思,在国內初次研制开发出无氧铜MDC亚铁正阳亚铁离子束漆层改善的專用仪器,如图右图1右图 。

图1 　铁离子束界面改善常用装备尺寸图图

2、实验结果与讨论

　　为了二次电子发射系数测试与优化工艺参数的方便,在实验中首先采用1 cm² 的无氧铜片作为测试样品,然后在MDC上进行试验。下面分别介绍无氧铜样片与MDC 的试验结果。

2.1、无氧铜样片

2.1.1、漆层SEM 形貌

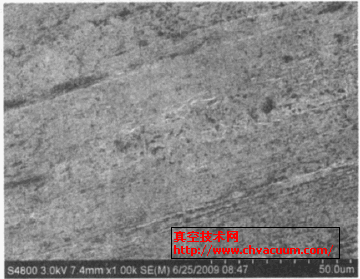

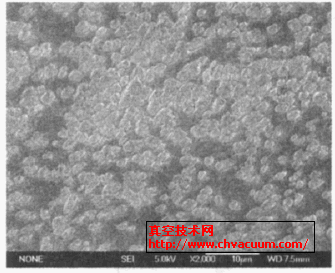

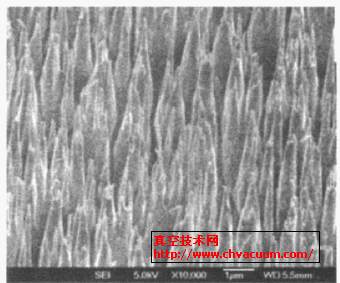

　　图2 展示了无氧铜样品表面的扫描电子显微镜照片,它显示的是一个没有处理过的高导无氧铜表面1000 倍的照片,放大后的照片说明表面并不十分光滑,是研究中包含的其他样品基底未做离子处理前的模样。图3 显示了离子表面改性后织构的形貌,毛刺的高度在3～15μm 范围内,密度大于等于5 ×10⁷ / cm² 。图4 显示了低温150 ℃时,正常工艺参数下收集极表面几乎未能形成毛刺。因此,样品温度在毛刺的形成过程中起到重要的作用,过低的样品温度不能形成所需要的毛刺织构。

图2 　未清理过的无氧铜　　图3 　表皮改性材料过的无氧铜　　图4 　低温环境仿品表皮价值形式
