以工作在常温清水介质中的B104a -70 型机械密封为例进行分析。B104a - 70 型机械密封的硬质环端面材料为硬质合金YG8，E1 = 6 ×10⁵MPa、ν1 = 0.24; 软质环材料为碳石墨M106K，E2 = 1.6 × 10⁴MPa、ν2 = 0.20、σ2y = 200MPa; 微凸体接触摩擦因数fc = 0.1; 密封面内径为69mm、外径为78mm、名义接触面积Aa =1039mm²，载荷系数K = 0.895。假设分形磨损系数KF为定值，且参照真空技术网(//crazyaunt.cn/)其他文章中中的Kw值取为KF= 5 × 10 ^{- 7}。

工作参数对机械密封软质环端面磨损率的影响

　　1、一端比压pc对软质环一端磨坏率γ 的不良影响 　　当取轉速n = 2900r /min 时，得出有差异 D 和G组对时γ 与pc的密切关系曲线图下图4 图甲中。各举，D和G 的组对值是不同文献综述[11]的检验毕竟难以确定的。由图4 可预知，当任何指标必须时，刹车盘磨损率γ 所以横截比压pc的不断地而相似于线型地不断地。这是所以，pc 　　提高出现微凸体的变行提高，导致使激光切割端面间黏着结点导致的磨屑总的积提高，划痕率γ提高。

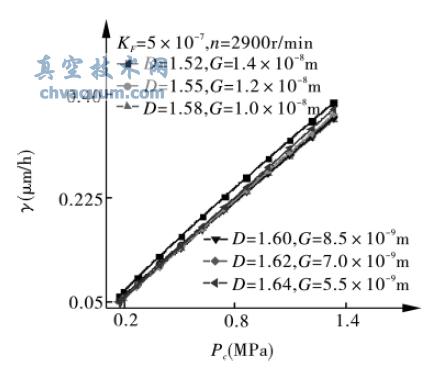

图4 γ 与pc的联系线条 　　2、钻速n 对软质环铣面磨花率γ 的导致 　　当取激光切割激光切割端面比压pc = 0.35MPa 时，受到不同于D和G 的组对时，γ 与n 的关联拟合曲线如图如图所示5 如图所示。由图5 而定，当另一性能千万时，受损率γ 近年来转数n 的扩增而矩阵合同曲线地扩增。这是为了，转数n 扩增，则公司时期内相处微凸体滑动摩擦的单次不断增加，然而使激光切割激光切割端面间黏着结点形成的磨屑数不断增加，磨屑整体来说积扩增，受损率γ 扩增。

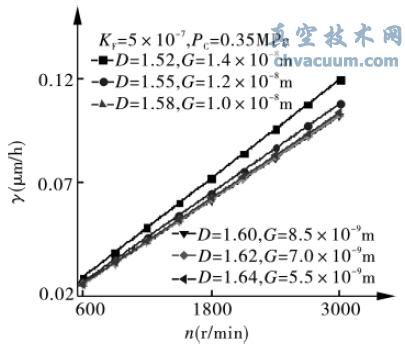

图5 γ 与n 的直接关系的身材曲线

机械密封端面分形参数对软质环端面磨损率γ 的影响

　　当取横截比压pc = 0.35MPa、发动机转速n = 2900r /min 时，横截面部轮廓分形因素D 和G 对软质环横截损耗率γ 的影响到图甲6 和图7 如下。

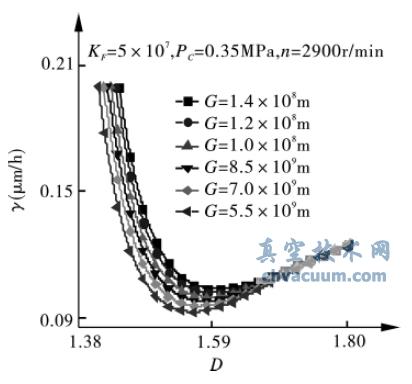

图6 γ 与D 的社会关系直线

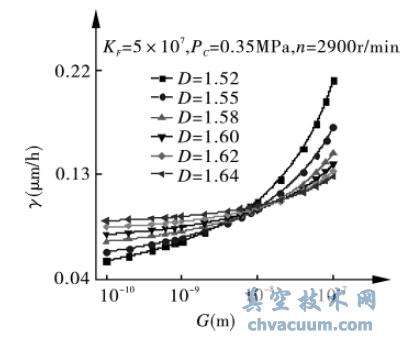

图7 γ 与G 的的关联等值线 　　由图6 而定，会存在另外一个个使损伤率γ 超小的合理性分形维数Do，即当分形维数D 较每小时候，γ 不断地D 的增长而飞速降低了大约; 但当D > Do时，不断地D 的增长，γ 越来越增长。这是正因为: 由式( 4) 而定，ac不断地D 的增长而降低了大约，且当D 较每小时候变频率大，这将导至不断地D 的增长，存在延性或弹延性遇到模式的微遇到点飞速少，也即黏着结点飞速少，故而，γ 也飞速降低了大约; 而当D 增长到大值后，当D 再进一点增长时，一个人面导至ac降低了大约，另外一个个人面导至铣面边缘愈加进一步细化，为了使低于ac的延性或弹延性遇到点激增。在3个动图变的具体步骤中，然后更加D 提升千万值后，不断地D 的增长，γ 越来越增长。 　　由图7 推测，发生变化症状标准指数公式G 的过大，受损率γ 慢慢地过大。这是鉴于: 由式( 4) 推测，当G 过大时ac也过大，若想使可可塑性或弹可可塑性微碰到点增长，诱发黏着结点增长，受损率γ 过大。 　　单独，由图6 和图7 还推测，当内孔分形维数D 值为最好分形维数Do时，特征描述大尺度数值G 的转变 对偏磨率γ 的不良直接导致到极大，而跟随着D 的不断增强，其不良直接导致到变成越变越不分明。这一般是根据当D 极大时，内孔轮廓图愈来愈明确，G 对临界状态粘性弯曲微排斥使用面积ac的不良直接导致到较小，为此G 对偏磨的不良直接导致到比较下降。
