金昌冶炼厂KDON26500/6500型空改制备适用全精馏无氢制氩方法,在制氩系统化中设施了2台离心式液氩泵最为反复粗氩泵, 1用1备。

        循环粗氩泵将粗氩Ⅱ塔底部的粗液氩泵送到粗氩I塔上部,作为粗氩Ⅰ塔的回流液,与上塔抽口来的气相氩馏分在各塔板上进行热质交换, 实现氧、氩的初步二元分离。低沸点的氩组分不断蒸发到塔顶, 被引入到粗氩Ⅱ塔下部后,作为粗氩Ⅱ塔的上升气体;高沸点的氧组分逐渐被浓缩、集聚到粗氩Ⅰ塔底部,然后被引出、回送到上塔氩馏分抽口下部,实现氧组分的回收。

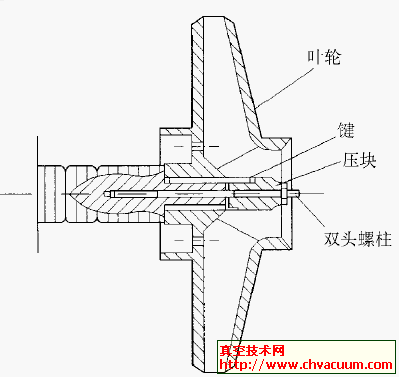

         液氩泵的主要构成部件为转子、吸入室和蜗壳, 其中转子部件是由带有迷宫气封的轴和叶轮,通过键、连接螺栓和压块组装在一起而构成的。单级单吸悬臂式离心液氩泵的转子结构如图1 所示
