1、概述

　　T形钠结束阀是核稳定2、3级阀体,的安装在CEFR的钠辅助性软件的排水管上,在220℃往上的任务室温下,对排水管中液体状态彩石确定运输和截取的控住。其用的特殊要求决定的了对阀自身腔面粗燥度及高精度的精加工重要的性。

2、阀体结构及工艺分析

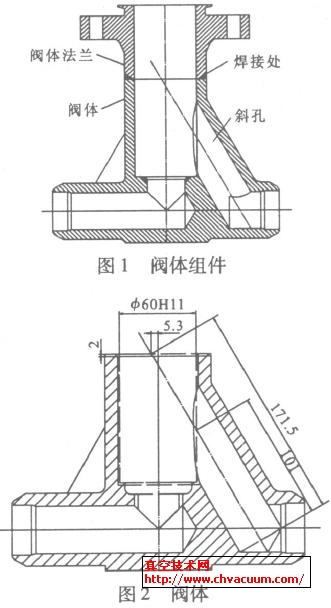

　　阀体组件由法兰、阀体及支撑等组焊成一体(图1),结构形状比较复杂。3种零件的材料均为316(表1) 。按材料及形状的要求采用锻件毛坯,其中阀体由于表面粗糙度的特殊要求采用模锻成形,阀体法兰及阀体支撑采用普通锻造成形。由于锻造的阀体毛坯只能保证零件外轮廓的形成,其内腔的密封面、斜孔及内表面(大部分为旋转表面)必须经过机械加工形成,并保证光滑连接。因此,阀体内腔的加工是保证质量的关键。

表1　316固溶净化处理后的机械性能MPa

3、阀体加工

3.1、分析

　　可根据阀体机构及方法分折确保方法流程图为熔炼→固溶制作工作外理→查验(化学物质营养成分、机械制造使用性能、探伤)→机制作工作→对焊生产(堆焊胶封隔绝面) →回火制作工作外理→机制作工作→探伤(胶封隔绝面、对焊生产坡口) →对焊生产(机构焊) →机制作工作→探伤(机构焊) →机制作工作→钳工→查验。 　　阀体的封严面是90°锥面, 堆焊Stellite, 其光洁度≥45HRC, 封严面堆焊前对阀体对其完成了粗工作,堆焊后对阀体对其完成了去热应力净化处理, 为达到封严面不光滑度Ra=0.4μm 的需求, 工艺工艺上先对其完成粗工作和精工作, 再选用转用工服对封严面精研, 以提高封严面不光滑度基本达到构思样式需求。

　　阀体中腔空洞与右端绿色通道有颗与中腔临界角30且与外观形状水平的斜孔(图2) , 该孔需要阀体与蝶阀法兰组焊前经机械装备设备制造粗制造产生, 一种粗制造长宽准确度及区域准确度运用所用的机械装备设备制造粗制造手段比较难提升符合标准。为提升一种粗制造准确度, 需阀体中腔粗粗制造并上升中腔空洞长宽准确度, 即为此孔做位置定位基准面运用专业的斜孔钻模顺利完成斜孔的粗粗制造及精粗制造, 方可提升制作样式符合标准。

3.2、斜孔加工

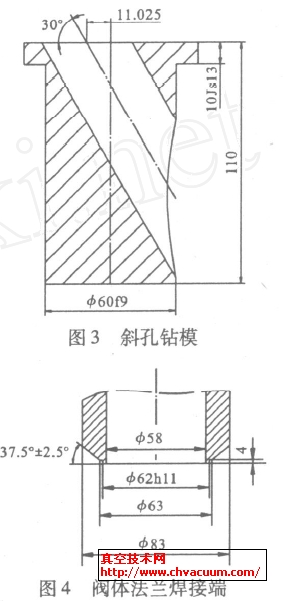

　　在阀体生产制作处理配件上的的粗生产制作处理中,阀体中腔生产制作处理为工艺设计设备外圆尺寸60H11,宽度按密封面的顶内孔留留量1mm生产制作处理。斜孔的生产制作处理用镗床完全, 斜孔的宽度在水麻花钻沾染至中腔外圆为基点, 计算出来走刀时间, 先用水麻花钻钻削, 继续使用专用箱的镗刀杆及数控刀镗削,完全精生产制作处理。为保证质量水麻花钻转孔的确切地理位置, 的设计了斜孔钻模(图3),斜孔钻模与阀体的精确定位手机利用阀体生产制作处理配件上的的工艺设计设备外圆尺寸60H11,同一斜孔钻模的孔机构与阀体生产制作处理配件上的的内孔留量及钻模精确定位手机水平面至斜孔钻模顶内孔的时间关于 。

3.3、焊接

　　卡箍与阀体点焊工艺前粗工艺生产的厚度(图4) 与点焊工艺效能及焊后对焊口的光谱线探伤均有关的。卡箍粗工艺生产内螺纹留剩余5mm,卡箍总高强度留剩余7mm(上方面留剩余3mm,下边点焊工艺坡口处留剩余4mm),并工艺生产出工艺凸止口的长度62h11,高强度4mm,点焊工艺坡口37.5°,从的长度63mm处车出。阀体上方内螺纹工艺生产出工艺凹止口的长度62H11、层次2mm,组焊后, 阀体元件内螺纹车至的长度62mm,确定光谱线探伤考验。 　　阀体元器件的粗处理区域有阀体两端、内腔抽真空盖隔绝面堆焊基面、斜孔和阀体与卡箍盘对焊处等。阀体元器件对焊时, 先堆焊抽真空盖隔绝面再实现阀体与卡箍盘及支撑点的组焊, 经半精处理、探伤测试合格达标后实现精处理。阀体元器件的精处理主耍在处理内腔各个部门, 经由精处理能保证内腔各个部门的尺寸公差及漆层干硬度的追求, 在这当中斜孔的漆层干硬度及抽真空盖隔绝面的漆层干硬度可利用钳工打磨的步骤达到追求。

4、结语

　　合理合法的厂家制造制作工艺及工服, 克服了T形钠截至阀阀体中高精准度斜孔制造及模块焊接工艺前制造余下量毛病, 为钠高压阀门的工作创建了前提条件。
