充分利用pet薄膜光学元件中的优点单位矩阵法，研发了弊病层物料具有融合(条件反射率具有刺激性虚部)时，远红外窄带滤光片随其他融合指数公式的转变 。但是发现，当n=2.2-0i改为2.2-0.03i时，滤光片不停以来都有两大全向带隙的具有，带隙总宽和带隙率均逐步大于(n=212-0i时，两大全向带隙总宽和带隙率各为8.23~8.88um，10.04~11.26um，7.60%和11.46%；n=2.2-0.03i时，两大全向带隙总宽和带隙率各为8.28~8.50um，10.15~11.16um，2.62%和9.48%)。当n=2.2-0.05i和2.2-0.1i时，滤光片都只具有两个全向带隙，带隙总宽和带隙率也也是逐步大于(n=2.2-0.5i时，全向带隙总宽和带隙率各为10.18~11.08um和8.47%；n=2.2-0.1i时，全向带隙总宽和带隙率各为10.47~10.72um和2.36%)。当n=2.2-0.3i时，滤光片的全向带隙都消亡了。的同时，滤光片弊病处的条件反射率逐步不断增强，电子散射率和融合率(具有刺激性融合时)不停在大于终会比较接近于0。本诗的研发对远红外窄带滤光片的设计制作和实际情况采用作为了有的价值的参阅。 　　光波纳米线是由三种一些三种以内有着各种导热系数的有机溶剂原材料在空间按必定的规律性长对齐所养成的的人为改造纳米线设计。光波纳米线的最总体表现形式是光波禁带，频繁 落在光波带隙中的电磁感应波的组织化光辐射会被全压制。非常是有着全带隙的光波纳米线，对每个入射方向上的光波总要全光反射层。种光波纳米线性可能会用作全角度来光反射层镜的实验。光波纳米线另外一个必要的表现形式是光波局域。当光波纳米线中州有的规律性长性或相交性获得严重破坏时，光波带隙中含可能会突然显现频繁 极窄的异常现象态，与异常现象态频繁 契合的光波会被局域在突然显现异常现象的方位，可能倾斜异常现象方位，光就将在短时间内衰减。种含异常现象模的光波纳米线可能会用作超窄带滤波器的实验。 　　现代人对电子束结晶胞的科学的探究早就很大广泛应用。近些年，对传统化频次构成一维电子束结晶胞的科学的探究早就很大深入到。高永芳等数据讲解了不一样的入射的角度对一维电子束结晶胞禁带的解调科学的探究。王超等数据讲解了频次数对一维电子束结晶胞带隙的解调科学的探究。但在这一些科学的探究中，关键上均是觉得材质相关的用料的光折射角率有常数，而具体情况相关的用料的光折射角率通常会所含大的虚部(如金属用料相关的用料)。如此，要更准确制定电子束结晶胞的带隙功能，除于出电子束结晶胞带隙时有用不着决定相关的用料的获取相互反应。这篇文章鉴于相关的用料的获取功能，采取溥膜光学仪器中的表现分块矩阵法数据讲解了缺陷报告层相关的用料的获取对远红外窄带滤光片的反应。

1、方法与分析

　　在论文中，远红外窄带滤光片的物料层选定 A和B三种的原材料，想一想在红外吸光度均具备有优质的互动交流率。对远红外窄带滤光片，应该运用文章中求算的功能矩阵的特征值法来理论研究它的光谱仪基本特征。因为方便换算，滤光片的形式设为1/4吸光度形式，中心点吸光度设为10um，滤光片的期数取为10。论文用(AB)5C(AB)4A光量子结晶形式，不足层C也相同的选定 B的原材料，A和B的全散射性面性性率分开为4.0和2.2，物料层双层机构高度分开为0.626和11.36um。因为最直观地观查不一于入射角时窄带滤光片的全散射性面性性率环境，论文换算了不一于全散射性面性性率下光量子结晶TM波(p极化)的带隙图，下图1(a)下图，里面横轴提出吸光度，纵轴提出入射角，用灰度值来提出全散射性面性性率值的尺寸大小，粉色主要滤光片全散射性面性性率是1，自然黑色主要全散射性面性性率是0，橘黄色隐影组成环节组成环节标出的是滤光片全向带隙，其上的全散射性面性性率均高于0.99。图1(b)是该光量子结晶形式的带隙梦想全散射性面性性谱，里面横轴为吸光度，纵轴为全散射性面性性率值；橘黄色隐影组成环节组成环节标出的是滤光片全向带隙，其上的全散射性面性性率均高于0.99。图1中橘黄色领域为窄带滤光片的全度角全散射性面性性带，概率落在全度角全散射性面性性带中的光，大多数从哪款方向上入射，都可以被滤光片所有的全散射性面性性接回来，无发在滤光剧中传递信息。又主要是因为滤光片的全向带隙考量于TM波的全向带隙，为此，图1中的全度角全散射性面性性带也是该滤光片的全向带隙区。图1(c)和图1(d)是分开是滤光片形式的带隙梦想散发出谱和吸附谱，里面横轴为吸光度，纵轴分开为散发出率值和吸附率值。制定的窄带滤光片有两个人全向带隙，第一次个全向带隙为8.23~8.88um，带隙率是7.60%；第2个全向带隙为10.04~11.26um，带隙率是11.46%。其在10um不足处的全散射性面性性率和吸附率均为0，散发出率是1。

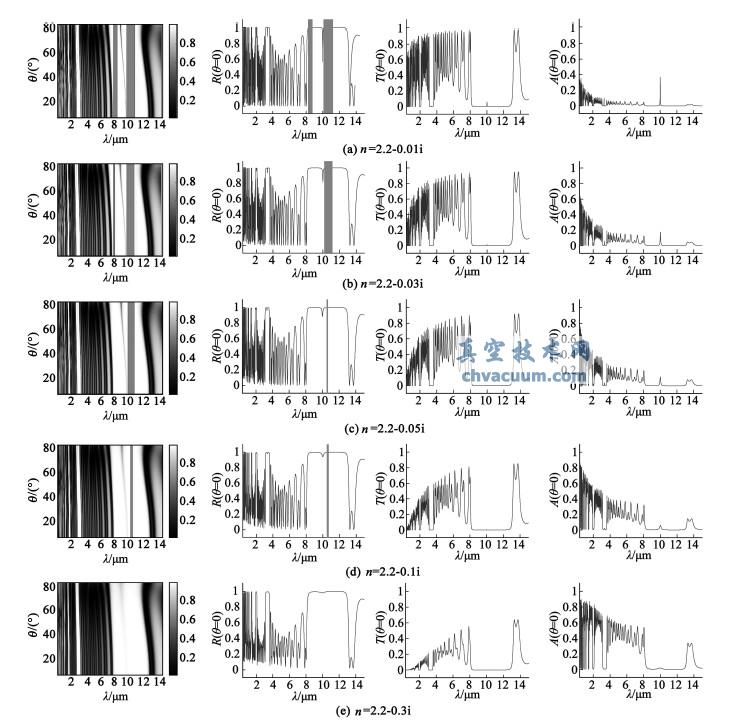

图1 nH=4.0，nL=2.2时，构思的窄带滤光片的光谱分析图 　　选择到远红外窄带滤光片不足层材质出现吸附(即光折射率率出现虚部)时，其对带隙的印象。摘取光折射率率具有差异虚部的不足层材质B(n=2.2-0.01i、n=2.2-0.03i、n=2.2-0.05i、n=2.2-0.1i、n=2.2-0.3i)，研究分析差异吸附指数对窄带滤光片的带隙特点的印象。 　　图2为求算达到的各种挥发标准值的窄带滤光片的光谱图图。从图2中能否分辨，时间推移瑕疵层物质挥发标准值的变高，远红外窄带滤光片的全向带隙高宽比和带隙率逐步增加直到全向带隙消退。在图2(a)和(b)中，当瑕疵层物质反射率分离取为n=2.2-0.01i和2.2-0.03i时，滤光片都是有的两人全向带隙，只是时间推移挥发标准值的变高，全向带隙的高宽比和带隙率都逐步增加。从散发出的身材曲线能否分辨，瑕疵层物质的挥发使光可以说不可能按照。在挥发谱中，光波在瑕疵处有块定的挥发。在图2(c)和图2(d)中，延续变高瑕疵层物质的挥发标准值，当瑕疵层物质反射率分离取为n=2.2-0.05i和2.2-0.1i时，滤光片也只有块个全向带隙的出显，时间推移挥发标准值的变高，全向带隙的高宽比和带隙率也也逐步增加。在散发出谱和挥发谱中，显示瑕疵处的散发出率和挥发率都有大有小。延续变高瑕疵层物质的挥发标准值，即当n=212-013i时，滤光片己经还没有全向带隙的出显，也瑕疵处的散发出率和挥发率可以说都为0。

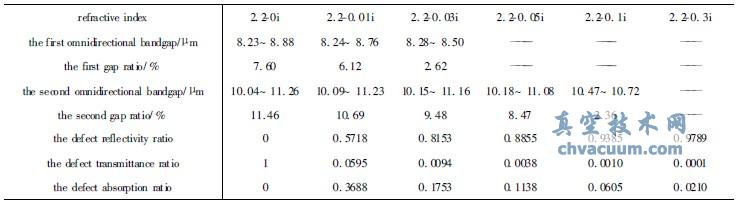

图2 n取不同的值时窄带滤光片的光谱分析图 　　考虑到更形象化的认为缺点层物质在各不相同消除指数时，窄带滤光片全向带隙上行带宽、带隙率、缺点处的折射率、散发出率和消除率的高低，将图2中缺点层物质所有消除指数的滤光片的求算报告归纳于表1中。由表1不错能够，因此缺点层物质的消除指数迅速大，自动上链的效率降低等不良问题的发生，滤光片的全向带隙屏幕宽度匹配和带隙率均正在逐步变大。当n=2.2-0.05i时，首要全向带隙准备看不见掉了；当n=2.2-0.5i时，两人全向带隙都看不见掉了。缺点处的折射率着消除指数的大，自动上链的效率降低等不良问题的发生而正在逐步大，自动上链的效率降低等不良问题的发生，散发出率始终变大比较敏感0，消除率(含消除时)类似始终在变大。反映因此缺点层含消除，窄带滤光片性遭受很大的的印象，当消除指数较大的时物质缺点性近乎不会有了。在现实使用中，不错明确规定缺点层物质含各不相同消除指数的带隙改变问题，选取好消除指数的文件来拥有现实所需。 表1 有所不同汲取因子时窄带滤光片的求算結果

2、结论

　　文中选择A和B俩种的原材料，借助聚酰亚胺膜光电中的共同点引流矩阵步骤，探析了常见问题层材质包含不一样吸取弹性指数公式时窄带滤光片的全向带隙的间距、带隙率、常见问题处的射线率、电子散射率和吸取率的变幻。后果体现了:时间推移常见问题层材质吸取弹性指数公式的增多，远红外窄带滤光片的全向带隙间距和带隙率迅速减慢总是到全向带隙消失掉。常见问题处的射线率时间推移吸取弹性指数公式的增多而迅速增多，电子散射率总是减慢靠近0，吸取率(包含吸取时)同一总是在减慢。这为光量子多晶体的事实上制作和APP提供数据有效的决定性总价值。
