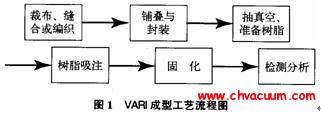

VARI(VacuumAssistedResinlnfusion，也叫涡流泵环境辅助软件完成)新高的技木是一个种新的软型的原材料低利润、高稳定性完成新高的技木，近期来在航空公司方向被范围广的非常重视。VARI新高的技木是在涡流泵环境下，灵活运用树脂材料的流chan、渗透上班会更实现了对纤维板还有编织物浸渍，并在涡流泵环境下固化型的完成形式。新西兰已去了VARI新高的技木F- 35、P-3、S-3、C-5、C-130等形号上试验装置及验正上班。VARI新高的技木在相关国防教育方向(地空导弹测量仪器舱段、航母壁板等)也去了大规模的应性理论研究，故此更具巨大的的应运未来趋势。 一、前言 　　基体聚氨酯聚氨酯树酯是VARI技巧性的框架材质。现今国面向VARI加工发展好几个编基体聚氨酯聚氨酯树酯，注意有酯聚氨酯聚氨酯树酯、丁二烯基聚氨酯聚氨酯树酯、固化剂聚氨酯聚氨酯树酯、双马来酰亚胺聚氨酯聚氨酯树酯、氰酸酯聚氨酯聚氨酯树酯等。在这当中聚氨酯聚氨酯聚氨酯树酯、丁二烯基聚氨酯聚氨酯树酯是因为难度和耐熱性力差，总低廉，注意用做飞机的研究方向。飞机航空公司工程部工业的研究方向注意选用低动力粘度固化剂聚氨酯聚氨酯树酯、双来酰亚胺聚氨酯聚氨酯树酯。在我们国家现今面向 VARI加工发展的聚氨酯聚氨酯树酯也只有BA9911，都属于丁二烯基—双马来酰亚胺聚氨酯聚氨酯树酯改良工作体系，包括比较好的耐熱性性和阻燃材质性。但无法能够满足飞机航空公司工程部工业支座的需要。好 VARI加工的高耐腐蚀性基体聚氨酯聚氨酯树酯在在我们国家依然是空白的。如此，发展高耐腐蚀性VARI加工基体聚氨酯聚氨酯树酯是大力开展该复合材质材质低总投资成本技巧性在飞机航空公司工程部工业的研究方向广泛应用的研究、改变与在美国悬殊的基础基本原则。 二、实验操作局部 　　1、BA9912硅橡胶的配置 　　路过不少耐压和深入分析特别，并选择了低运动粘度超性能方面的TDE-85改性环氧环氧漆树酯漆树酯材料胶，工业化生产了低运动粘度高渗透性的BA-1固定剂和有效率的BA-2固定利于剂，实现了了 BA9912树酯材料胶的中温固定，足够了VARI低投资成本压延成型加工的低运动粘度让。按有效比例称取TDE-85改性环氧环氧漆树酯漆树酯材料胶、BA-1固定剂和BA-2利于剂，先将 TDE-85改性环氧环氧漆树酯漆树酯材料胶与BA-2利于剂混合型绞拌装置10min，多加入BA-1固定剂随时绞拌装置20min，抽真空系统消除绞拌装置过程中 中所产生的利用气泡，便可制取棕橙黄色透明度的BA9912中温固定改性环氧环氧漆树酯漆树酯材料胶制度。 　　2、BA9912硅橡胶浇铸科的化学合成 　　在起模料橡胶注塑模具上更加均匀涂上過量的硅脂出模剂，在120℃烘干箱中处置0.5h，将脱气后的BA9912棚旨起模入橡胶注塑模具中。提温到120、隔热保温固化型4h，再在 150t下后处置2h以削除内弯曲应力，暂停采暖器，理所当然加热至在常温，去除BA9912起模料拍摄相对应的校正件，测试软件其力学结构性和耐熱性。 　　3、G0827/BA9912复合用料用料的制取 　　按VARI完成。技艺包括加工过程(见图1)，采用G0827经编制物和BA9912树脂原料利用VARI完成。加工制成了G0827/BA9912pp原料层母线。其凝固环境包括如下图所示：120℃下隔热4h。要根据对应国军标地标准制成了对应功效的试件村料件，各用公测了G0827/BA9912pp原料的流体力学功效和耐高温功效。

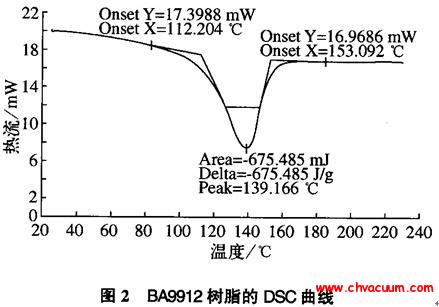

　　真空箱辅助软件聚酯树酯灌洗聚酯树酯制法(一) 　　4、测评及深入分析 　　能够 沈阳精科集团的NDJ-1型翻转视频粘稠度计测式了BA9912环氧树酯的室内温度因素粘稠度，能够 BOHLININ-STRUMENTS集团的GeminiTM200型流变仪测式了BA9912环氧树酯的粘稠度—温度因素弧线，能够 PERKINELMER集团的DMA7型动态图片流体力学结构分享仪对BA9912环氧树酯浇制料和 G0827/BA9912挽回板材采取了DMA分享，能够 PERKINELMER集团的DSC7型差热扫描软件量热仪采取了BA9912环氧树酯的DSC分享。依照规定GB/T3354-1999、GB/T3856-1983、GB3356-1999等一产品系列国军标测式BA9912环氧树酯浇制料和 G0827/BA9912挽回板材复制粘贴強度、减小強度、内弯強度或层间复制粘贴強度涉及流体力学结构稳定性。 　　针男人性重力作用辅佐成型。模样技术设备(VARl)对基体硅胶粘合剂的唯一性规范需求，综合飞机原料男人能方面的高规范需求，成功研制了BA9912中温固化型固化剂硅胶粘合剂系统。用到 VARI技术制取了C0827/BA9912组合原料，考试了BA9912硅胶粘合剂混凝土浇筑料名词解释组合原料的测力能方面和耐温能方面，并与全球外同种硅胶粘合剂做出了恰当的的会比较探讨。探讨考试结果显示意味着，BA9912硅胶粘合剂兼有优良的测力能方面、耐温能方面和技术能方面，可满足了VARI成型。模样技术规范需求，满足在飞机航天测控领域行业中应该用。 三、成果与议论 　　1、BA9912光敏树脂的物理化学的特点和加工过程使用性能 　　真空泵辅佐聚酯树脂材料灌装聚酯树脂材料化学合成(二) 　　对BA9912树酯确定DSC分折，都能能知晓树酯体制的固有发生不良反响特质，其DSC的曲线下图2提示。分折图2推测，BA9912树酯的发生不良反响放热反响峰始温暖为112℃、山顶温暖为139℃、峰终温暖153℃，上面都能能确定，该体制发生不良反响温暖城市窄发生不良反响温暖较低，发生不良反响活性酶类高，会提供中温(120℃)固有的耍求。 　　机械泵助手聚酯树脂材料穿刺聚酯树脂材料化学合成(二) 　　 图3为BA9912不饱和硅胶粘合剂中温凝固物的DMA线性美。从下图就就可以获知，BA9912不饱和硅胶粘合剂在中温凝固状态下，凝固物的钢化玻璃化转为气温Tg以高达了 187℃，其模量—气温线性美的端点为173.9℃，82℃时的模量稳定率以高达88%，120℃时则以高达了80.1%，解释BA9912不饱和硅胶粘合剂活力性高，耐高温性好，就可以做到工作的气温82℃超过的特殊要求。 　　按照流变仪对BA9912树g旨的运动粘度特睦确定检验概述，赢得了BA9912 硅橡胶的运动粘度—的温差的身材曲线(见图4)。BA9912硅橡胶的在常温运动粘度较低，约为300mPa•s之间，够充分规范要求VARI高效益费用压延成形技术让。BA9912硅橡胶的运动粘度由于的温差的上涨而不断减轻，50℃的温差下运动粘度必须提升50mpa•s下面，平均运动粘度在20mpa•s之间，常见该硅橡胶制度够充分规范要求VARI压延成形技术对基体硅橡胶的低运动粘度让。运用BA9912硅橡胶和G0827经纺织物确定了非常多的VARI压延成形技术调查，调查的结果表述BA9912硅橡胶技术特性优良。 　　2、BA9912硅胶粘合剂注射成型料的效能遵循国军标识想要，加工制作了BA9912硅胶粘合剂注射成型料的力学性效能耐压试验件，并举行了以及效能的检验了解。BA9912硅胶粘合剂注射成型料的一般效能如表1所显示。芬兰Cytec厂家開發的CYCOM823RTM改性环氧硅橡胶硅胶粘合剂体制的化学性与BA9912硅胶粘合剂很取决于，且已在飞机核工业前沿技术赚取了积极的应用软件。之所以这俩个硅胶粘合剂体制展开新一些进行对比了解。CYCOM823RTM硅胶粘合剂注射成型料的效能见表1。 　　表1BA9912硅橡胶材料起模料和CYCOIVl823RTM硅橡胶材料起模料的耐磨性 　　项 目 BA9912不饱和树脂材料 CYCOM823RTM不饱和树脂材料 　　热塑模量/MPa 4.3 80 　　热塑模量/GPa 3.36 2.9 　　挤压承载力/MPa 167 - 　　收缩模量/GPa 3.36 - 　　内弯力度/MPa 109 144 　　拉伸模量/GPa 3.73 3.4 　　拉长张拉率/% 2.79 8.8 　　Tg/% 187 135 　　溶解度/(g·cm-3) 1.27 1.23 　　BA9912硅胶粘合剂的化学因素常见相应：中温固有(120℃/4h)，缺省打瘦脸针粘度约为300mPa•s，最小标准粘度约为20mPa•s，可恒温打瘦脸针，湿态岗位摄氏度为 82℃，干态岗位摄氏度会达120℃。CY-COM823RTM硅胶粘合剂的化学因素常见相应：中温固有(125℃1h)，缺省打瘦脸针粘度为250mpa•s，最小标准粘度<20mPa•s，可恒温打瘦脸针，湿态岗位摄氏度为90℃，干态岗位摄氏度为110℃。较好后人为，BA9912硅胶粘合剂的机械效能与CY- COM823RTM硅胶粘合剂的机械效能较好类似，常见差异源于剪切张拉率和玻离化转移摄氏度Tg，CY-COM823RTM硅胶粘合剂的张拉率多达模型8.8%，Tg为 135℃;BA9912的张拉比率2.79%，Tg则多达模型187℃，耐热性性优良率。
