要想进那步提升真空泵体熔铸温度过高镁镁废黑色轻金屬铸件的的线质量，本篇文章系统探析了在K417温度过高镁镁废黑色轻金屬真空泵体熔铸的整个过程中加入的压力压力由工频交流沟通电滋振动器场和恒稳交流电电压电源电滋振动器场构成的的分手后复合交变电场对温度过高镁镁废黑色轻金屬铸件初凝团体的影响力。实验所最后证实：在浇筑立即后时候加入的压力压力60A 高速补偿器视频电滋振动器场和290 A 恒稳交流电电压电源电滋振动器场的制作工艺标准下，随着恒稳交流电电压电源电滋振动器场在废黑色轻金屬液面处诞生的电滋振动器剎车负效应能否也能够抑制加入的压力压力高速补偿器视频电滋振动器活动场地导致的废黑色轻金屬液面的下跌，如此既能否避免冒出因废黑色轻金屬液液面下跌很多而使铸件缩孔严重破坏的具体情况冒出，又能否适度提升高速补偿器视频电滋振动器场在废黑色轻金屬液初凝的整个过程中的效应超范围和效率，结果英文能够渺小等轴晶百分比可达到99%、缩孔显然改进的优良温度过高镁镁废黑色轻金屬铸件。 　　在事前的学习工作任务上中，为就也可以取到锻造加工集体为这些细微更加均等轴晶、在中高湿的工作任务上生态环境中享有表现出色低周疲劳值特点和力学结构特点的航天启倾向高压低压齿轮嫩叶和工业制造天燃气轮机齿轮盘等锻造加工室温铝碳素钢钢钢组件，学习了在室温铝碳素钢钢钢高压气熔铸的溶化的时候中施用回转涡流波场对室温铝碳素钢钢钢铸件溶化集体的干扰，耐压然而说明该步骤就也可以优化室温铝碳素钢钢钢铸件的溶化集体、增强混杂物的数据和分布图、降低枝晶偏析。但该步骤实现超时涡流波打料的已经开始时段来担保五金液面就也可以在涡流波打料以后造成可靠的面凝壳，不要因五金液面下跌很大而下降铸件的补缩具体条件。这生成回转涡流波场在五金液溶化的时候中的角色范围内和结果有限制，就也可以取到的室温铝碳素钢钢钢铸件终会生成另个在施用涡流波场以后就已溶化造成的复合材质晶粒较粗长的柱状体晶层，这时另个回转涡流波场在五金熔体中生成的涡流波打料和涡流波清洁角色没法可达的区域中，其纯纯度和更加均性不高。 　　迄今为止不断地中国航空热车机并且 工业生产天燃气轮机使用性能的从而增加，对高热铝碳素钢铸件的口感给出了更为重要的规定要求。另外一只领域，世界各国线外对符合电滋体的用途学习越发越大，所以学习效果表述，加入的符合电滋体能进第一点地改变铸坯的品质。为了能够进第一点从而增加高压气度熔铸高热铝碳素钢铸件的的品质，中心句在K417 高热铝碳素钢铸件高压气度熔铸的干固操作过程中加入的由工频交流活动电电滋体和恒稳直流电电电滋体组成部分的符合电滋体，以学习加入的符合电滋体对高压气度熔铸高热铝碳素钢铸件干固组识的影响力。 1、经过多次实验发现 　　实验设计部件举手图见图1，该部件核心由奥氏体不锈钢装饰管装饰管吗装饰管吗砂箱、方形恒稳电流涡流能场的产生器、工频互动联席会转动涡流能场的产生器、真空气中频感器冶炼炉、泡沫剂陶瓷厂家过滤水器、浇冒口整体构成的。至少，方形恒稳电流涡流能场的产生器设为在奥氏体不锈钢装饰管装饰管吗装饰管吗砂箱后侧上面，工频互动联席会转动涡流能场的产生器设为在奥氏体不锈钢装饰管装饰管吗装饰管吗砂箱后侧上部。

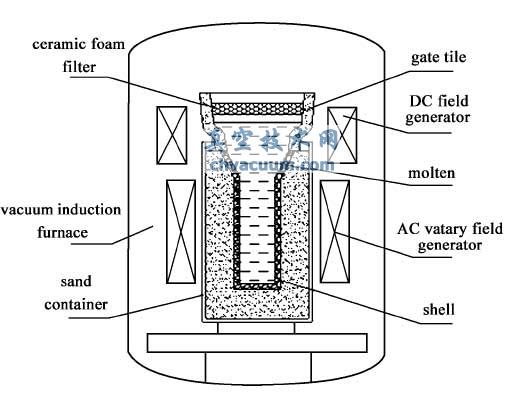

图1 实验性装置设备提醒图

　　本实验中的试样型壳采用填砂造型浇注。将8 kg 的K417 高温合金炉料装入真空中频感应熔炼炉中，抽真空，当真空中频感应熔炼炉的真空度达到6 × 10^-2 Pa 以上时通电加热熔化， 90 min 的熔化期结束后将温度进一步升至1580℃，进行15min 的精炼。

　　精粹期尾声后，将融炼好的K417 高热镁合金熔液开始带异白沫卫浴陶瓷过滤水器的浇冒口体系浇筑到模壳中，当金属件液液面和直流电压外接电原外接电原磁感应振动器振动器场引发的器中心局面齐平时止住浇筑，循序开启长条恒稳直流电压外接电原外接电原磁感应振动器振动器场引发的器、工频沟通会360度补偿器磁感应振动器振动器场引发的器的外接电原，60 s 后，循序切断工频沟通会360度补偿器磁感应振动器振动器场引发的器、长条恒稳直流电压外接电原外接电原磁感应振动器振动器场引发的器的外接电原， 120 min 后破真空箱取样方法。实验报告全过程中开始调低工频沟通会360度补偿器磁感应振动器振动器场引发的器、长条恒稳直流电压外接电原外接电原磁感应振动器振动器场引发的器相互显示的励磁调节器直流电压的粗细对其产生的磁感应振动器振动器场的抗拉强度开始设定。 　　化学合成观察经济波动金属材质晶粒度机构试件材料时利用的被腐蚀剂为15 g CuSO4 + 3.5 ml H2SO4 + 50 ml HCl 混合型液体。金属材质晶粒度图片尺寸和坡面等轴晶分配比例利用MEF-3 型持续高温天气金相光学显微镜和Q500IW 数字图像浅析仪来法测定。选取专注级佳能EOS 5D Mark III 单反图文快印手机记录时间差异制作工艺经济条件下K417 持续高温天气耐热合金铸件的外壁形貌。 3、论文 　　(1) 在K417 高温度天气锰钢铸件涡流熔铸流程中，当浇制用完后即时增加翻转磁感应场时，彩石液面将行成较高的涡流状下跌，这将受到破坏了铸件初凝流程中的补缩的条件，导致初凝后高温度天气锰钢铸件的表明产生较深的咨询中心凹下，铸件室内的缩孔相对比较严重的。 　　(2) 在K417 较高温度和金铸件高压气熔铸步骤中，当混凝土浇筑已完成后在铝合金液面处及时施用恒稳电流电磁振动器感应场时，液太铝合金会接受是一个与铝合金液的动作走向对立的电磁振动器感应制和动力，而使对铝合金液面的变化有压自制用。 　　(3) 在本测试先决条件下，当低压铸造立即后一并释放60 A 翻转视频涡流场和290 A 恒稳整流涡流场时，考虑到恒稳整流涡流场在铝不锈钢液面处形成的涡流刹车系统效用还都就可以能够抑制释放翻转视频涡流场馆造成的铝不锈钢液面的变化，故此既还都就可以避开因铝不锈钢液液面变化较大而使铸件缩孔发生变化的环境出現，又还都就可以幅宽上提升翻转视频涡流场在铝不锈钢液干固的过程 中的的作用使用范围和使用效果，不可能能够得到狗瘟等轴晶数量实现99%、缩孔强烈解决的良好温度不锈钢铸件。
