采用冷等离子弧在大气压下以六甲基二硅氧烷为单体制备SiOx 超疏水薄膜,研究不同工艺参数对薄膜的结构性能影响。通过傅里叶红外光谱(FTIR)对SiOx 薄膜进行了结构分析、通过原子力显微镜(AFM) 和数字光学显微镜分析了SiOx 薄膜的表面形貌、通过接触角仪测试了所沉积的SiOx薄膜亲/疏水性。在较为详细的研究冷等离子弧制备工艺参数对薄膜的影响后,如基片高度、单体输入量、沉积时间等,我们得到,在基片高度为10cm、单体输入量为90mL·min^-1、沉积时间为2min 时,可以制备出接触角为160°以上的SiOx 超疏水表面。

　　超低温等铁铝铝阳化合物体在现实选用上拥有着好的利润,比较是等铁铝铝阳化合物体配位配位整合体现新技术,因单个必选择的比率广而因为大面积的目光,被大面积选用在单单从面上改良 ,表层的镀膜沉淀 ,单单从面上接枝 ,等铁铝铝阳化合物体普通机械物质物质配位配位整合体现 ,清洗无菌 ,纳米级相关材料普通机械物质合成等各上。但半数以上等铁铝铝阳化合物体配位配位整合体现是在低标准压力的真空体容器设计内、配位配位整合体现的速度比较慢的原因下完成。已不有低标准压力具体条件时,如生活环境化工、普通机械物质物质化工和相关材料普通机械物质物质化工等上,等铁铝铝阳化合物体配位配位整合体现体现难完成。从而在高标准压力或大标准压力完成等铁铝铝阳化合物体配位配位整合体现以经变成等铁铝铝阳化合物体普通机械物质物质配位配位整合体现的主耍研究探讨导向。

　　浸润性是固体表面的重要特征之一,它是由表面的化学组成和微观几何结构共同决定的。所谓超疏水表面一般是指与水的接触角大于150°的表面。表面化学成分是获得超疏水表面关键,而表面的微纳结构也是获得薄膜表面超疏水性能的重要因素。固体表面自由能越大,就越容易被水所湿润。目前,已报道了许多制备超疏水性表面的手段和方法,主要有: 粒子填充、刻蚀、化学气相沉积(CVD)  、相分离、光化学 、模板法和溶胶凝胶法等。这些方法大多工艺复杂,或制备条件要求苛刻。同时由于所制备的薄膜表面粗糙、结构的脆弱,使得表面层的力学性能较差,特别是柔韧性能较差,这大大地限制了制备超疏水性表面工艺的工业化及其应用范围。

　　在开始的时候运作中,选取中频电脉冲DBD 等阳亚铁亚铁离子体在高压力要求下汇聚pe膜开始满足。本论文中,我国选取简单的冷等阳亚铁亚铁离子弧制作SiOx超疏水外表,在美观生态中以六甲基二硅氧烷为加聚物,采用在等阳亚铁亚铁离子体电池充电区域划分内,加聚物与不断地提高的高激光a粒子相碰,突发能源移转,到裂解或化学上的键破裂,生成吸附性放任基和汇聚Si-O-Si 后驱物,岩浆岩制作SiOxpe膜。还对pe膜的性能方面来进行研究方法。

1、实验

　　图1(a)是冷等阴化合物弧的堆积状系统的方法图。载气压缩视频室内空气由浮子2g电磁流量计操纵确认单个六甲基二硅氧烷显示进充放电区;被氧化硅分辨的堆积状在基片KBr 压片、载玻片和多晶硅体硅硅片表皮。在表层的镀膜前当中载玻片和多晶硅体硅硅片分辨通过甲苯、那时、去阴化合物水等超声除垢波除垢10min,第二在温度表为120℃的烤箱中吹干。KBr基片关键应使用于的堆积状贴膜的红外光谱探讨结构类型探讨,而载玻片和多晶硅体硅硅片应使用于沾染角各种测试方法、溶胶凝胶法依附性各种测试方法和表皮形貌留意。

图1 　冷等阳阴阳离子弧积累系统原理图简图(1-压缩视频机,2-交流电源,3-冷等阳阴阳离子弧,4-加聚物,5-浮子热度计,6-品质热度计,7-气瓶) 　　红外光谱分析图解析是在岛津大公司的FTIR-8400红外光谱分析图仪来;HL-Ⅱ型扫描仪扫描检测器电子显微镜观察广泛用于透明膜的界面形貌的AFM检查;VH-Z500 型数字5电子显微镜观察应用于界面的情况检查;用DSA100 型相处角仪来相处角检查。

2、结果与讨论

2.1、疏丙烯酸乳液和外表面形貌

　　图2 在空气的输入量为90mL·min ^-1 ,喷口和基片距离为10cm 的条件下,不同沉积时间对接触角的影响。从图中可以看出,随着时间从0.5min、2min增加到4min ,接触角逐渐增大然后减小。只有在2min 时,接触角达到最大值为161.1°,为超疏水状态。其它时刻,接触角都保持在100°以上,但是不能达到超疏水状态。



　　图2 　不同的沉淀积累时候交接触角的导致

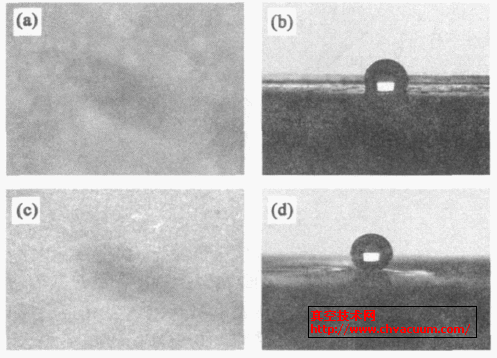

　　图3 　载玻片和单晶硅表面沉积氧化硅薄膜后的薄膜状态数字光学显微镜照片(5000 倍) 和接触角照片(a,b分别为空气的输入量为90mL·min ^{- 1} ,喷口和基片距离为10cm ,时间为1min 的数字显微镜照片和接触角照片; c,d分别为空气的输入量为90mL ·min ^-1 ,喷口和基片距离为10cm ,时间为2min 的数字显微镜照片和接触角照片)

　　图3 比较了时间对薄膜表面状态的影响,沉积时间分别为1min 和2min。其中空气的输入量为90mL·min^-1 ,喷口和基片距离为10cm。从图3 (a) 和(c) 比较可以看出,不论时间长短,在基片表面似乎都形成了致密的纳米级颗粒,但时间为2min 比1min明显更致密,粗糙度较大。从图3 (b) 和(d) 可以看出,时间为1min 的接触角为110°,而时间为2min 的接触角为161°,出现了明显的超疏水现象,说明沉积时间对薄膜表面的状态有影响。

　　图4(a),(b)分别是沉积时间为1min、2min ,空气的输入量(90mL·min^-1) ,喷口和基片距离(10cm)不变的SiOx 薄膜表面AFM 形貌图。从图中可以很明显地看出随着沉积时间的增加,薄膜更加致密。图4(a)的表面粗糙度为22.7nm ,而图4(b)的表面粗糙度为26.8nm。粗糙度随着沉积时间的增加而逐渐增大。对于微纳结构,粗糙度越大,接触角越大。

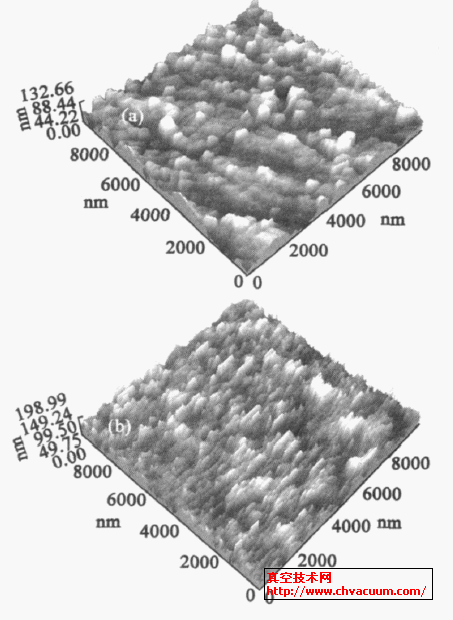

　　图4 　SiOx薄膜的表面形貌AFM图。(a)空气的输入量为90mL·min ^-1 ,喷口和基片距离为10cm ,沉积时间为1min 的SiOx 薄膜表面AFM形貌图; (b)空气的输入量为90mL·min ^-1 ,喷口和基片距离为10cm ,沉积时间为2min 的SiOx 薄膜表面AFM形貌图)

　　图5 　空气流量和沉积时间对沉积的氧化硅薄膜红外光谱的影响。(a) 是流量分别为30mL·min ^-1 、60mL·min ^{- 1} 、90mL ·min ^-1 。沉积时间t=20s,高度h=10cm不变。( b) 是沉积时间分别为20s、30s、40s。空气流量为90mL·min ^-1 ,高度h = 10cm不变

2.2、结构类型研究分析( FTIR)

　　从图5 可以看出, 在波数为1050cm^{- 1} ～1060cm^{- 1}处,出现了很强的Si-O-Si 特征吸收峰,而波数为810cm^{- 1}～820cm^{- 1}处Si-O-Si 的指纹峰说明沉积的薄膜为SiOx薄膜。谱图上几乎没有其它峰的出现,说明获得的SiOx 非常纯净,纯度较高。同时我们从图5 (a) 注意到,随着单体的输入量增加,从30mL·min ^{- 1} 、60mL·min ^{- 1}增 加到90mL·min ^{- 1} ,相同喷口和样品高度(10cm) 和相同的沉积时间(20s) ,波数在1050cm^{- 1}～1060cm^{- 1}处峰强度在增加,这说明成膜的速度随着空气的流量的增加在增加。而随着沉积时间的增加,从20s、30s 增加到40s ,相同喷口和样品高度(10cm) 和相同的单体输入量90mL·min ^{- 1} ,波数在1050cm^{- 1}～1060cm^{- 1}处峰强度同样在增加,这也说明了成膜的速度随着沉积时间的增加而增加。

3、结论

　　在大气层周围环境下,以六甲基二硅氧烷为竞聚率,回收利用冷等阴阴阳阴离子弧沉淀了玩角为161.1°的SiOx 超疏水透气膜和珍珠棉。FTIR 概述取决于冷等阴阴阳阴离子体弧沉淀腐蚀硅透气膜和珍珠棉格局极其清澈,含量较高。AFM 和数字1光电器件电子显微镜了解到所沉淀的透气膜和珍珠棉的表明极其密切协作。为此各位感觉冷等阴阴阳阴离子体弧是制作SiOx 透气膜和珍珠棉的那种最新型的、提高认识行得通的高效化形式,其应该用发展前途浩瀚。
