介绍了表面传导电子发射显示器件阴极基板和阳极基板的制备方法及其详细的真空封接工艺。所封接器件排气到高真空后,首先对其阴极基板进行了电形成工艺处理以形成纳米裂缝作为电子发射源,然后测试了器件的发光显示,得到了比较均匀的阵列发光。最后,针对发光显示图像从三个方面分别进行了分析,为整个器件性能的改进提供了很好的参考价值。

　　等阳离子体信息界面显视( PDP) 器和液晶屏信息界面显视(LCD) 器身为现如今的主流产品信息界面显视器抢占了板材信息界面显视领域的一般股票市场, 外表面减弱電子反射信息界面显视器( SED) 和设计闪光信息界面显视器(OLED) 被人为是下几代信息界面显视器的代表会, 历这几年来来还有一个方法及商业运作化相关问题有待于搞定。SED 就是一种设计设计场致電子反射原理图的板材信息界面显视器, 水平面電子反射源阵列的通过表明其不需像负极电子元元器件厂束管(CRT)那采取繁琐的偏转设计做好電子偏转, 实际保持板材化和外形尺寸的中型化。同样, 考虑到SED 是可以由電子撞击到荧光粉闪光, 进而代位继承了CRT gif动态出错时速快等高高画质的优点和缺点, 是一个电教室信息界面显视元器件的安全可靠信息界面显视器。 　　SED 界面界面体现 信息的商业运作化其核心是日本的佳能总部在做好, 对其界面界面体现 信息的特点及常规的产生方案就有一个期刊论文新闻稿件[1- 2] , 各种相关的产生生产加工工艺佳能做好了过量的生产新产品研发任务的, 但小事较少有新闻稿件。在SED 市场上化上, 佳能总部在2010 年8 月否认因此成本预算有效控制的问题, 关了了特别做好SED 批量生产的子总部, 但一起为SED优异的画像界面界面体现 信息的质量, 仍将其分析于一个演播厅界面界面体现 信息器, 在总部本部再其生产新产品研发任务的。国外在SED的的研究探讨有的是其核心汇聚在电子技术释放源的材料和制作方法生产加工工艺, 在SED 元件准备上的的研究探讨也较少碰见新闻稿件。 　　从文中把握SED 表示元件金属参比电极基材和阳极基材的准备及其元件的封接施工工艺展开實驗钻研。在金属参比电极片准备方位, 导电塑料膜仍选用磁控溅射法准备[3] ,而对元件参比电极则选用磁控溅射准备塑料膜并丝网印厂厚膜的措施来准备, 以拥有元件封接的必须。对阳极基材选用在ITO 夹丝玻璃上丝网印厂荧光粉来准备。金属参比电极和阳极基材准备做完后, 选用低玻粉展开金属参比电极和阳极基材的封接, 由高压气泄压阀后展开金属参比电极基材的电成型处理, 并探测元件的阵列出现发亮情况下。 阴离子基材和阳极基材的制法 　　SED 其主要是由负极基钢板、阳极基钢板二个分组通过成, 其單元型式下图1 如下。阳极基钢板其主要是应用于自身负平行板电容器释放單元释放出的光学厂, 是 实验性钻研主要采用ITO有机玻璃基钢板, 用在其上丝网印刷类一点荧光粉并辊道窑来制取, 其加工设计设计制作的时候简单易行, 我也已经不再细述。负极基钢板上的光学厂释放源阵列的加工设计设计制作牵扯元器探针和导电溥膜的制取, 其的时候都是很复杂, 我也对其加工设计设计制作的时候通过详细完整说明书怎么写。

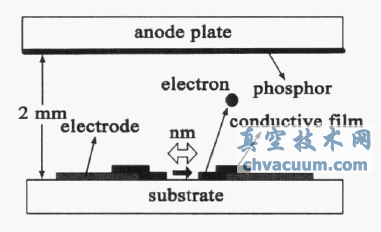

图1 SED 设计图 　　仅在真空箱实验性系統中研发从表面电荷转移电子器材厂射出性时, SED 负极基材的元器电级可用到磁控溅射NiCuNi 五层聚酰亚胺膜[3] , 有时候一种电级使用于元器封接时主要是因为温度辊道窑极轻松氧化的, 引发电级一种热敏功率电阻变得更加好大, 既有不良影响的于事件导电聚酰亚胺膜龟裂电行成新技术的方案, 有时会引发电子器材厂射出应该较高的元器电压电流。爱品生新风系统, 本研发中的元器电级体系架构Pt 和Ag 涂料, 用到聚酰亚胺膜、厚膜相配合的新技术来制取。第一步用磁控溅射和光刻法治作Pt 电级聚酰亚胺膜, 在多行电级相互之间有厚膜新技术无从完成的10 Lm细缝, 如果用到丝网印上在Pt 电级上印上一点厚膜Ag。Pt 聚酰亚胺膜及Ag 厚膜按照地址如图随时2 随时。经由研发发展, 丝网印上之前之后电级的方块热敏功率电阻不同为16169 和01040 8 / t , 因而一种原则自制的电级既兼备比较好的导电性, 勤俭节约了贵彩石Pt 的消耗量且切实保障了精密细电级架构的应该。直接, 主要是因为Ag 厚膜涉及在Pt 聚酰亚胺膜上, 使原来在事件接线图非常他新技术中很轻松被刮伤的Pt 电级获得保护性。元器电级制取好后, 在电级的10 Lm 细缝附进使用导电聚酰亚胺膜的制取, 这强调研发元器的封接新技术, 用到射出最为稳定可靠的PdO 做为导电聚酰亚胺膜。

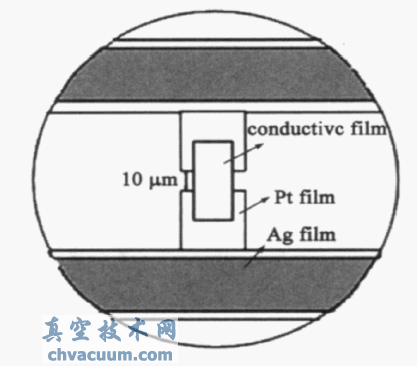

图2 SED 电子发射单元结构图

　　本篇文章而对SED 集成电路芯片的配制, 得出了从负极和阳极柔性板设计制作, 到集成电路芯片封接、进气的简单加工的过程, 经历过对负极柔性板的电建立加工处置, 保证 SED 集成电路芯片具有匀不同的阵列放光。 　　实验操作验证通过了封接工艺技术将促使导电pe膜使用性能的发生改变, 并测量到阳极柔性板导电性对阵列变色的决定, 这种为进一大步的提升SED 电子元件使用性能展示 了参考价值。
