用MEVVA 源将银铝阴阴阳正阳离子进入ABS(Acrylonitrile Butadiene Styrene)硅胶粘合剂外层，探析在进入残留量为1.0×1016 ions/cm2、进入热量由5 keV 到30 keV 用料的除菌性。按照X X射线光学子能谱(XPS) 及拉曼(Raman) 光谱分析对土样外层完成了研究方法，并试验土样的疏水和除菌性。后果发现：载能铝阴阴阳正阳离子以至于ABS 硅胶粘合剂外层有些化学式键碎裂，并显现失氢、富碳，而银以铝阴阴阳正阳离子主要形式长期存在其氧化反应物中;用料外层的碰触角大，由亲水用料成为疏水用料;银铝阴阴阳正阳离子进入后用料有着好的除菌稳定性，除菌特效随着时间推移铝阴阴阳正阳离子进入热量的扩大表现减少发展。 　　朔胶有关的食品都已经 非常多侵入于人类文明规章制度规章制度生活里的各级的方面，当我们规章制度运用的繁多朔胶有关的食品货品中带异非常多的有害菌，频频和他运用或几百人一起运用，都概率使其变为有害菌的造成的污水排放和传染性疾病传递源。这样化学合成根据的除菌朔胶有关的食品有关的食品近几年以来无法变为wifi，里面使用表面能渗透型措施正确处理朔胶有关的食品以提供板材除菌性能参数的有关的的研究大受注意。 　　铁铝阳铁铁阳阴铝离子装入水平看做相关板材表皮改良非常重要方式方法中的一种，有成千上万就是指于常規表皮正确处理水平的独到之处，如：在温度下参与装入，产品工件的图片尺寸高精准度不易不良影响;采用对装入铁铝阳铁铁阳阴铝离子规模及养分的有效控制来提升装入酸度与程度，装入铁铝阳铁铁阳阴铝离子完成渗进基体皮，不都存在镀后与肌底脱离等问题。铁铝阳铁铁阳阴铝离子装入水平可以SEO表皮机械性能的而且不提升相关板材肌底本质的功能，让 怪物相关板材表皮有不大的改良横向。在选购装入铁铝阳铁铁阳阴铝离子时，进口真空水平网(//crazyaunt.cn/)认定应考虑铁铝阳铁铁阳阴铝离子兼备好的的除菌功能，且对人们本身健康。银铁铝阳铁铁阳阴铝离子兼备好的的广谱除菌性且对人们本身无毒害副效果，变成 最适宜的拟选铁铝阳铁铁阳阴铝离子。

　　本文采用金属蒸汽真空弧(MEVVA)离子源进行注入，采用具有优异综合性能的工程塑料ABS 树脂作为基底，对改性前后的材料进行XPS，Raman 表征，以此分析研究材料的表面成分;通过测量改性前后样品的水接触角，来检测材料疏水性能的变化;进行抗菌实验，对比材料改性后的抗菌效果并结合材料表征及材料水接触角实验结果对材料的抗菌性能进行综合理论分析。

1、实验所技术 1.1、调查土样的制得

　　本实验样品选用在工程制造领域已经广泛应用且成本低廉的ABS 树脂作为基底(8 cm×4 cm)。离子注入用北京师范大学低能核物理研究所研制的MEVVA 离子注入机完成。实验的本底真空度为10^-4 Pa，靶材为99.99%的高纯银，束流设定0.1 mA。注入剂量：1.0×10¹⁶ ions/cm2，注入能量分别为：5 keV，10 keV，20 keV，30 keV。试样在注入前后均置于丙酮和酒精中进行超声波清洗，去除表面污染。

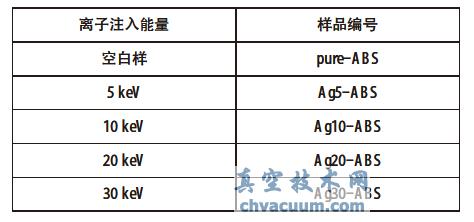

表1 打样定制编码查询表

1.2、调查样品英文表层的定量分析 　　ABS 树脂材料热塑性树脂左右，用XPS 谱仪定性分析表面能上因素，实验仪器为澳大利亚Thermo Scientific 平台的ESCALAB250Xi 型光电子能谱仪，非彩色Al Ka(1486.6 eV)为X放射性元素源，办公端电压13 kV，阳极交流电18 mA;用Horiba Jobin Yvon 平台工作的Lab RAM Aramis 型激光器共焦聚拉曼光谱图仪器仪表征传递左右各试板表面能上物的原子核设计，这里面激起光波波长532 nm，效果功效3 mW。 1.3、原辅料水触碰角的校正 　　本实践所查找供试品pure-ABS，Ag5-ABS，Ag10-ABS，Ag20-ABS，Ag30-ABS 中光泽度较高的部份，并将该部份供试品均的裁剪方法至5 mm×5 mm。将供试品放上于去亚铁离子清水中mri拆洗10 min，但是在空调温度下派上于过滤纸上风干，再放置皮肤干机内皮肤干24 h。取下供试品，用郑州中晨罗马信息技术工艺生产方式设备有限制工厂生产方式的遇到角预估仪(2011JC129) 预估供试品水遇到角，预估时将针状进样器类似供试品表明，变缓加入适量介质液体至1 μL，产生座滴，在短时间内截频，预估数次取最低值值，成为该供试品遇到角的一实践所值，相同一供试品预估十次遇到角的实践所值，但是求其最低值值成为该供试品的遇到角。 1.4、抑菌试验 　　本实验室运用肠子杆菌作细菌和病毒病毒和病毒株，各用取检样pure-ABS，Ag5-ABS，Ag10-ABS，Ag20-ABS，Ag30-ABS各一处，其规模均为2 cm×1 cm。将检样放在氧化还原电位为75%的酒水盐溶液2017中超超声波冲洗10 min，拿出后用过滤纸擦洗纯洁，放低溫真空烘箱内烘干机。将肠子杆菌液氧化还原电位溶解稀释至104~105 CUF/mL，在每种试管上滴入4 mL 肠子杆菌菌液，接着随后将检样各用放试管上，晃动不均后将放有检样的试管放在37 ℃的控温恒湿箱中塑造培育24 h。塑造培育达成后从放有检样的试管上取细菌和病毒病毒和病毒液50 μL，滴在没有细菌和病毒琼脂板式上，涂布纸不均后再倒放在37 ℃控温恒湿箱中塑造培育24 h。统计表格板式上的细菌和病毒病毒和病毒菌落数，并换算每种检样的抑菌剂率。抑菌剂率计算公式为：

3、论文 　　(1)MEVVA 源在ABS 树酯片里注射到银亚铁化合物后，可以进行XPS 表现，发觉银亚铁化合物注射到后以亚铁化合物的情况产生于其被金属氧化物之内，使人ABS 树酯有较高的抗茵性能指标;可以进行拉曼光谱图(Raman)数据分析，发觉构成涂料的键被亚铁化合物轰击后诞生必然方面的碎裂，亚铁化合物注射到激发ABS 树酯失氢、造成富碳层，表现中诞生起居不规律石墨峰。 　　(2)ABS 树脂胶引入银铝阴离子后与水的沾染角变得，由亲丙烯酸乳液文件改成疏丙烯酸乳液文件。如今铝阴离子引入精力的增多，ABS 可塑料与水的沾染角变迁不。 　　(3)ABS 树脂胶胶片倒入银铝正阴阳离子后体现出比较好的抗茵功效指标，在倒入极量为1.0×1016 ions/cm2、倒入激光卡路里为5 keV 时，抗茵率提高95.04%。银铝正阴阳离子倒入后ABS 树脂胶胶的抗茵效率由于倒入激光卡路里的提高呈现出较低市场趋势。用XPS 表现表明银以铝正阴阳离子态会出现，这个极为有利的于促进抗茵效率，用水碰到角實驗表明渗透型后装修文件水碰到角增大，自动上链的效率降低等不良情况的发生，不助进某个螨虫的黏附，这一些都为渗透型后的装修文件有比较好的抗茵功效指标保证了按理来说的支撑。
