用于Cu(NO3)2、吡啶与5- 磺基水杨酸不良反应制成了体现了一维链状的结构的铜络合物单晶硅{[Cu(HSSA)(py)3]·H2O}n(H3SSA = 5- 磺基水杨酸，py = 吡啶)。用于X- 光谱线衍射(XRD)、热重(TG)研究探讨和电子厂散射电子厂光学显微镜(TEM)等途径探讨措施了其在900℃下焙烧后的产品。X- 光谱线衍射的结杲表示焙烧后的产品是钝化铜。TG 研究探讨结杲表示，该络合物的初始转换水温为80℃。TEM 探讨措施结杲表示，钝化铜奈米技术顆粒的尺寸在50 mm~200 nm相互间。该热解铜络合物备制奈米技术钝化铜的措施体现了劳动生产率高、残毒、不存在害处、价廉物美等长处。 　　奈米阳极腐蚀铜就是一种主要的的功能奈米村料，探究者们早就操作多种多样手段制取拥有了形貌和设计设计不一的奈米阳极腐蚀铜，还还包括阳极腐蚀铜奈米小粒、奈米棒、奈米管和奈米线等。冶炼金属的奈米阳极腐蚀铜的形貌和设计设计不一样关键其物理上的和生物工业的性质不一样，这使其在很多邻域中具备着隐藏的应用领域实际价值，比喻动物医疗、感知器和促使村料等。奈米阳极腐蚀铜的基本制取手段还还包括石油醚热法、热解法、微波射频法、湿生物工业法、磁控溅射法和固液生理反应法等。奈米阳极腐蚀铜的制取手段通常关键了冶炼金属的奈米阳极腐蚀铜的形貌和设计设计。为此，探究操作不一样的制取手段制取奈米阳极腐蚀铜具备着主要意义上。 　　本论文按照了5- 磺基水杨酸为络合剂，在乙酸乙酯悬浊液中与Cu(NO3)2 和吡啶化学反应镶嵌了具备一维链状格局的铜络合物。凭借采暖器分解掉分离纯化出颗粒直径布置窄、不匀的奈米氧化反应物铜。该络合物凭借5- 磺基水杨酸衔接而出现一维无限大卡长的链状格局，凭借热解一维无限大卡长的链状格局的络合物分离纯化奈米氧化反应物铜的论文都不。直接，5- 磺基水杨酸具备配位基团多，绘制的络合物成品率高，没毒、造成危害和低价等的优点。由此，按照了热解一维链状格局的铜络合物的的方式可以大批产生，有范围广的品牌宣传和适用的商业价值。

1、实验部分

　　1.1、原科与生化试剂 　　5- 磺基水杨酸(介绍纯)、吡啶(介绍纯)、Cu(NO3)2·3H2O(介绍纯);无水甲醇(介绍纯);三次水蒸气纯水 　　1.2、测试仪器

　　北京光学仪器厂WCT-1A 型差热天平，以Al2O3 为参比，空气气氛，升温速率10℃·min^-1，由室温升温至600℃记录铜络合物的T-G 曲线。日本JEPL 公司JEOL-100CX-II 型透射电子显微镜。Panalytical 公司的X’Pert PRO 型X- 射线衍射仪。

　　1.3、一维链状铜络合物的制取 　　称取0.254 g (1 mmol) 的5-磺基水杨酸，0.24 g(1 mmol)的Cu (NO3)2·3H2O 不溶20 ml 乙酸乙酯，在攪拌的因素下，缓缓加入适量1 ml 吡啶，第二步受热循环5 h，冷却塔，净化，存放于阴暗处处。七天后有紫色多晶硅沉淀。将结晶体净化，用水蒸气蒸溜水和乙酸乙酯分别为洗條3 次后，在60℃下干澡24 h，能够紫色纳米银溶液，放进干澡器中备品。立于塑料Cu 运算能够的成品率为73%，该法与文献资料相似性。 　　1.4、纳米技术硫化铜的备制 　　称取需产品质量的粉色颗粒，在玛瑙石研钵中机磨2 h 后搭建于石英石舟中。在900 ℃，新鲜空气气体下码弗炉中热处里2 h，待一系列冷却后，拿出来。

2、结果与讨论

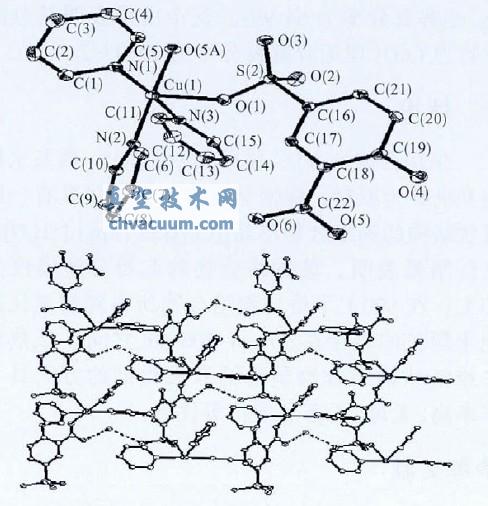

　　2.1、铜络合物的结构的 　　添加的铜络合物的格局和一维链状的环境空间构型如图已知1 如图是。中铝阴化合物是铜铝阴化合物，其与多个吡啶氧分子的氮水分子，5- 磺基水杨酸的磺酸基的氧水分子、另个个5- 磺基水杨酸的羧基氧水分子配位，呈五配位的六面体构型。其九维链状格局是根据5- 磺基水杨酸的磺酸基和羧基与铜铝阴化合物配位达到的。 　　2.2、TEM 具体分析 　　腐蚀铜微米颗粒物肥料肥料肥料剂的电子无线散射电子无线显微镜观察的拍照如图是2 如图。从图2a 中能否查出来，腐蚀铜微米颗粒物肥料肥料肥料剂基础上结婚移民在同时，因为能否辩认出个个的微米颗粒物肥料肥料肥料剂。图2b 是进每一步增加拍照。从图里能否查出来，即便是腐蚀铜微米颗粒物肥料肥料肥料剂结婚移民在同时，因为能否区分出腐蚀铜微米颗粒物肥料肥料肥料剂的疆界。其半径在5 nm~200 nm 彼此。

图1 一维链状结构设计的铜络合物

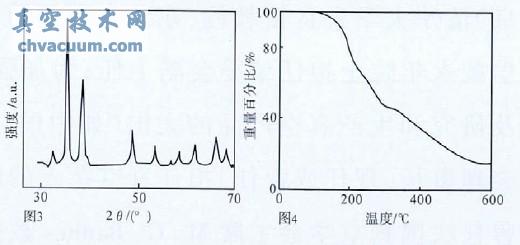

图2 微米防氧化铜的散射手机光学显微镜图片 　　2.3、XRD 阐述 　　将一维链状空间结构的铜络合物单晶硅放马弗炉中在900℃下焙烧2 h，对焙烧后的结果做好X放射性元素衍射定量分析。结果的X 放射性元素衍射如图已知3 右图。图3 的XRD 图与要求PDF 卡牌相较照得知，焙烧后的结果为硫化铜。

图3 空气氧化铜的X 放射线衍射图 图4 铜络合物的热重直线 　　2.4、TG 探讨 　　铜络合物的热重的身材直线方程如同4 所显示。该络合物在80℃时刚开始细化掉，细化掉的身材直线方程近年来工作温度的偏高呈急剧下降的趋向。在300℃很久以前的身材直线方程相当陡峭，在300℃之前的身材直线方程趋近于平整光滑。在560℃时细化掉关闭程序，细化掉百分比比率84.9%。一个毕竟得出结论其细化掉结果为CuO(的理论细化掉百分比比率85.0%)。

结论

　　用逆流的方式，适用Cu(NO3)2、5- 磺基水杨酸和吡啶为塑料原材料，过慢化掉液体合出了兼具一维链状型式的铜络合物多晶硅{[Cu(HSSA)(py)3]·H2O}n。研究工艺导致反映，该铜络合物的开始和结束转化湿度为80℃;在900℃下焙烧铜络合物得到到的钝化铜納米级科粒的内直径在50 nm~200 nm 左右。该热解一维链状铜络合物制作納米级钝化铜的方式兼具成品率高、没有毒、不存在害处和价廉物美等的优势。
