34CrNi3Mo钢压缩机叶轮的真空热处理工艺

2013-10-08 倪海毅 西安陕鼓动力股份有限公司

　　对34CrNi3Mo钢缩减机扇叶做好了一大一系列多种的真空调的使用质热除理工学院艺试验检测。结果显示说明，34CrNi3Mo钢试件经880℃氩气淬+580～600℃后，其规范塑形延升抗弯挠度为794～850MPa、抗压挠度抗弯挠度为926～967MPa、长度比率是14.6%～16.5%、纵断面收敛比率是35.7%～45.5%、碰撞代谢力量为39.4～44.1J，需要满足了该扇叶测力效果的技木规范。

　　叶轮是离心压缩机产品的核心部件，在产品运行过程中通过高速旋转(可达10000r/min以上)对气体做功，以提高气体压力满足工业流程的需要，该类叶轮制造后的力学性能使用要求一般都较高。其中高压离心压缩机多是窄流道叶轮，常采用真空钎焊+真空热处理的方法进行叶轮制造，因此叶轮真空热处理的工艺参数是否合适对叶轮材料的力学性能影响较大，甚至会影响离心压缩机机组的安全可靠运行。

　　某34CrNi3Mo钢参与冰箱缩小机水轮真空室热除理后流体运动学功能的指标的科技标准的指标为:相关规定可塑性扩展难度Rp0.2≥780MPa、抗拉承载力难度Rm≥850MPa、张拉率A≥12%、有点复杂做收缩率Z≥35%、碰撞吸取能量场KU2≥39J。文章我对34CrNi3Mo钢参与没事题材各不相同新加工加工制作工艺 基本指标的真空室调质热除理新加工加工制作工艺 试验装置，确实了合理的新加工加工制作工艺 基本指标，进而够满足了该参与冰箱缩小机水轮流体运动学功能的指标的科技标准。 1、冲击试验装修材料及办法 　　1.1、疲劳试验装修材料 　　这次实验设计所用降温态34CrNi3Mo螺纹钢(200mm×600mm)，精加工成尺寸规格为150mm×35mm×35mm的实验设计件使用有差异生产的技术规格的真热水器质热治疗生产的技术实验设计。用GS1000型直读光谱图仪对实验设计件使用的原材料无机有机化学上的完分概述，概述最终见表1。由表1可以看出，该实验设计件的无机有机化学上的完分具备JB/T6396—2006《特大型金属结构设计钢锻件的技术必要条件》在34CrNi3Mo钢的多种无机有机化学上的完分耍求。 表1 试验台件的有机化学好分(产品积分，%)

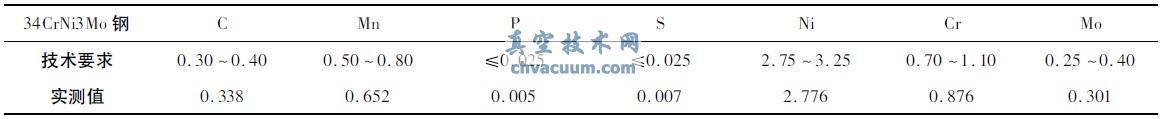

试验件的化学成分

　　1.2、实验必备条件与策略 　　另行通知真家用空调质热工作工艺技术试验装置适用ZQL-200-1250型单室正空炉按以上玩法规范要求实行。 　　1)真空系统表面淬火加工制作工艺 性能指标

　　冷态抽真空至2×10-2 Pa；以300℃/h速率加热到880℃分别保持180、240min；保温结束后立即填充高纯氩气体，气体快速冷却到65℃出炉。

　　2)正空回火流程参数指标

　　冷态抽真空至2×10-2 Pa；以360℃/h速率加热到540、560、580、600、620℃保持120、270min；保温结束后立即填充高纯氩气体，气体快速冷却到65℃出炉。

　　3)使用性能及显微企业检侧 　　用布氏拉伸刚度刚度计HBSD-3000，按GB/T231—2009《不锈钢质相关物料布氏拉伸刚度刚度耐压的冲刺性做实验的时候装置》明文标准监测样件布氏拉伸刚度刚度；用微机设定电液交流伺服电机多功能耐压的冲刺性的冲刺性做实验的时候装置机4505D，按GB/T228.1—2010《不锈钢质相关物料拉长耐压的冲刺性做实验的时候装置第四地方:高温耐压的冲刺性做实验的时候装置方案步骤》明文标准监测相关物料拉伸刚度刚度、明文标准韧度延升刚度、断后受力率和有点复杂缩水率；用数显压力表式的冲刺性耐压的冲刺性的冲刺性做实验的时候装置机JBS-300，按GB/T229—2007《不锈钢质相关物料夏比摆锤的冲刺性耐压的冲刺性做实验的时候装置方案步骤》明文标准监测超低温的冲刺性融合势能；用光学玻璃金相显微镜观察GX51，按GB/T13298—1991《不锈钢质显微组识测试方案步骤》明文标准监测显微组识。 2、应力测试效果及解析 　　2.1、蘸火和回火生产工艺对的原材料特性的干扰 　　1)隔热保温180min热处理 　　电加热880℃控制180min后开展工作，再都开展580、600℃回火，力学性使用性能检查测量成果(多种不同3件峰值值)如表2所显示。 表2 可靠性试验件退火后的结构力学使用性能(隔温180min)

试验件淬火后的力学性能

　　从表2可以看出，与此的条件下进行调质解决的实验件热学效能全部需要满足的技能的标准。580℃回火后难度、洛氏硬度统计指标都很高，但冲刺试验吸附体力较低(不到位的技能的标准的一小部分)；在600℃回火后，冲刺试验吸附体力虽是提升但仍一致合的技能的标准，且在Rp0.2已然远低于的技能的标准的条件下KU2仍偏高，效果呈现出来为Rp0.2、KU2全部达标。 　　这讲解烧水880℃实现180min后蘸火热治理 加工制作工艺 主要参数不是很适用。 　　2)保溫240min调质 　　加水880℃维持240min后热外理外理，再都采取540、560、580、600、620℃回火，运动学性能参数检测工具但是(五种3件月数值)如表3下图。 表3 试验检测件调质后的力学性耐热性(保溫240min)

试验件淬火后的力学性能

　　从表3可以说，是以本实验室检测前提条件调质办理再实行有差异 的湿度回火后展示出:如今回火的湿度的升高，抗拉强度、抗拉强度完成质量指标英文都渐渐消减，塑、坚韧完成质量指标英文都渐渐升高的不良现象；在580、600℃回火后各种运动学安全性能完成质量指标英文都会考虑新技术让。 　　2.2、回火和回火流程对显微组织安排的危害 　　1)保热180min高频淬火 　　图1为34CrNi3Mo钢耐压件采暖器880℃确保180min后热整理+600℃回火整理后试件的显微团队，则呈现出马氏体+索氏体+条状铁素体团队，且团队不不均，在这其中上箭头表达角度马氏体发生金属材质金属材质金属材质晶粒交融，通过粗细块团队，金属材质金属材质金属材质晶粒度粗细约为2级，该显微团队这代表假设按照本艺通过真家用空调质整理后，奥氏体提升不足够也却仍然会有锻打加工团队，材质团队粗硬这代表热整理保压转速不怎么，她是嚴重影晌材质韧劲的主要主要原因，就必须个性化会员服务处理使热整理期间中奥氏体提升结束足够消灭锻打加工团队，并留意增大保压转速落实措施金属材质金属材质金属材质晶粒团队。

34CrNi3Mo钢试样经880℃×18min+600℃热处理后的显微组织

图1 34CrNi3Mo钢试板经880℃×18min+600℃热加工后的显微策划 　　2)保冷240min蘸火 　　图2为受热880℃恢复240min后热处理，分为完成580、600℃回火后资料的显微集体，主要体现回火索氏体+马氏体集体，集体匀性好些，金属材质金属材质晶粒度约为5～6级。对比分析图1与图2不难发现，图2已知资料正个集体会比较匀，马氏体团状集体含量的下跌增涨，且未带来图1钢材拉伸试验已知的金属材质金属材质晶粒整合后果。而使资料塑性公式得出好几个定阶段的增强，总布局特点也得出好几个定阶段的有所改善。

34CrNi3Mo钢试样880℃淬火后不同温度回火的显微组织

图2 34CrNi3Mo钢坯料880℃热处理后不一样的体温回火的显微组织化 　　不同据此实验结论，执行了34CrNi3Mo钢推广的真立式空调质为受热880℃确保240min后再次填高纯氩气高效冷却后调质再参与580～600℃回火。该工艺设计治理 后产品的显微进行最主要呈现出回火索氏体+马氏体进行，进行匀性好，晶粒度度约为5～6级，其多种力学结构稳定性指标值能够足够的技术特殊要求。 3、目的 　　1)34CrNi3Mo钢在真空调的质补救的时候中须得为了确保奥氏体转化完工积极，全面彻底解决段造聚集，并要留意调高待冷却速率优化晶粒大小聚集，那是造成 印象装修材料塑性真伪的重要原因分析。 　　2)34CrNi3Mo钢在重力作用调质后产生出随回火温的从而提高了，屈服强度、坚硬程度统计因素都正在逐步大大减少，塑、坚韧统计因素都正在逐步从而提高了的不良现象。 　　3)34CrNi3Mo钢在热治疗880℃保持良好240min后尽快填高纯氩空气怏速放置冷却热治疗再做580～600℃回火的真车载空调质治疗后，资料的显微进行常见反映回火索氏体+马氏体进行，进行一致性好，晶粒大小度约为5～6级，四项热学能力指标值都在符合的技术要。
