对YG6X聚氯乙烯塑料的镍钢确定强流脉宽信号电子器材束(HCPEB)的表皮层辐照操作。利用金相体视显微镜、扫面电镜和XX射线衍射措施定性分析土样表皮显微进行和相成份改变，检测的HCPEB渗透型土样的表皮层显微光洁度和热胀冷缩磨损情况性能参数。成果证明，经HCPEB操作的YG6X聚氯乙烯塑料的镍钢表皮的发生重熔，WC顆粒尺寸大小落实并与Co粘接互相溶外扩散，进行WC1-x、Co3W3C和Co3W9C4混合法相进行，经20次脉宽信号操作土样的的表皮层显微光洁度延长到24.3GPa，磨痕高度由渗透型前的2.96μm增多到0.4μm。 　　WC-Co聚氯乙烯塑料镍钢涂料具备有高坚硬程度、高韧度、好的抗刮损和耐金属腐蚀等耐腐蚀性特色，从研制成功之初就一直都在是刀塑模制作方法的最佳选择涂料。中国现代加行业的迅猛开发对研发速度、切销产品质量和维护直接费用等工作方面必须越高必须，经过面改善科技手段进的一步提升 WC-Co聚氯乙烯塑料镍钢涂料方法的面耐腐蚀性具备有很最重要的建设工程作用。 　　近三这几年来，强流电磁智能束(Highcurrentpulsedelectronbeam，名字简称HCPEB)新能力的广注重和深入分析，消息队列展当上的一种环保型增强效率的相关材质表明层上改善途径。能够 在铁、铝、铜和镁等相关材质安全体系开始的HCPEB表明层上改善实践，看见治理 相关材质里层历经快速的而轻微的供热公司巡环，预热和冷确传输率108-9K/s，干固传输率超过几米每秒，里层热载荷达千余MPa至GPa数率，影起可塑性弯曲变形和进行进一步细化，改善相关材质的表明层上氏硬度、抗刮性和耐蚀性可的很明显增强。今天挑选YG6X硬质的的各种锰钢为实践相关材质，深入分析HCPEB治理 里层的进行和特性发生改变周期，打磨利用HCPEB新能力进行硬质的的各种锰钢表明层上辐照改善的用途趋势。

1、实验材料及方法

　　HCPEB表面辐照实验使用HOPE-I型强流脉冲电子束装置完成，该装置是由三束材料改性国家重点实验室脉冲电子束研究组自主研发的，是国内首台采用大束斑和低加速电压设计的脉冲电子束源，其工作原理和运行指标较俄产Nadezhda-2型强流脉冲电子束源有重大改进，主要体现为脉冲时间调节范围1～10μs，最大能量密度达到10J/cm2，更加适合高熔点材料的表面处理，并可灵活实现快速熔凝、汽化蒸发和合金化等表面改性方法。HOPE-I型强流脉冲电子束装置于2008年8月开始投入运行，为开展强流脉冲电子束材料表面改性机理和实用工艺研究提供了有力支持。本文的实验工作中，原始YG6X样品由硬质合金制造厂家直接提供，尺寸为Φ15mm×5mm，经机械研磨、抛后，使用酒精清洗并吹干。HCPEB处理采用的工作参数包括：真空压强8×10^-3 Pa，加速电压27kV，脉冲宽度2.5μs，能量密度6J/cm2，工作频率0.1Hz，对不同样品分别进行1，5，10，20和35次脉冲处理。

　　利用OLYMPUS-BX51金相高倍显微镜、SSX-550和SU-70型扫描拍摄电镜(SEM)及XRD-6000型Xx射线衍射(XRD)仪做好样板表皮层形式形式定量分析。在UMT-2型受到划痕耐压压力试验机上做好滑动摩擦受到划痕实验英文，业务能力为无润滑情况，负载30N，受到划痕时30min。在DMH-2LS努氏显微密度计(HK)上在线测量表面上显微密度，负载为25g。

2、实验结果与讨论

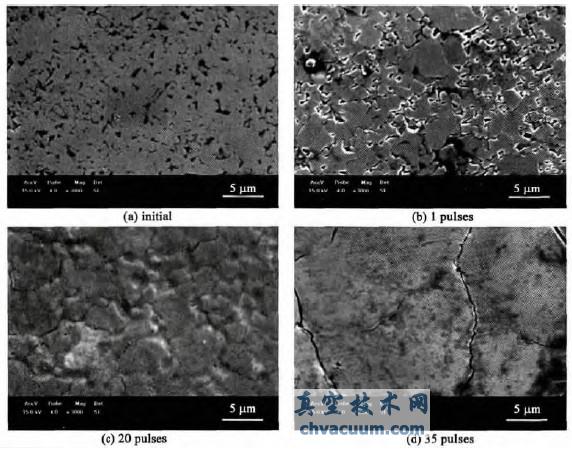

　　2.1、表面上和截面积显微阻止 　　图1为HPCEB工作左右YG6X硬质的合金属原辅料的面SEM形貌。是可以可以看出，原使面的WC粒子物兼备磨平形状图片，其分布区着煅烧型成的空孔与空腔，如下图如下图下图1(a)如下图下图。过程1次HCPEB电脉宽工作，WC粒子物非核心导致熔解和圆整(图1(b))。就此，随HCPEB电脉宽工作2次增添，WC粒子物熔解导致，WC/Co接口被熔体选中，部分区域有微裂缝导致(图1(c))。电脉宽2次增添到35次，面根本重熔有蜂窝状的造成 裂缝导致，如下图如下图下图1(d)如下图下图。

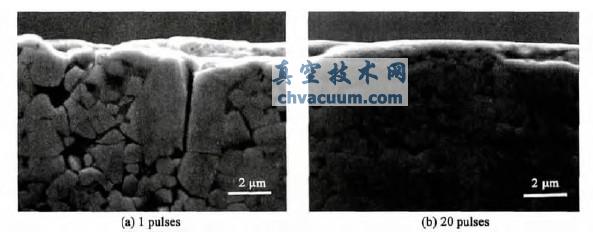

图1 YG6X硬塑各种合金外表面SEM形貌 　　图2根据HCPEB处置YG6X土样管理的剖面典型示范形貌。使用1次HCPEB处置时，单单从的外层大起大落严重的，有轮廓线微熔和Co粘结力相喷发迹象，光于HCPEB做用下的单单从的外层熔坑出现新机制详细学术论文。另一个，仔细观察到大块WC小粒情况破碎机，说明书HCPEB辐照的过程中处置表皮层存在着幅值最高的热扯力。经20次HCPEB脉宽处置后，土样管理单单从的外层出现了重量约1μm的重熔层，组建的细小、紧密，如下图2(b)右图。

图2 HCPEB治理YG6X印刷品受力SEM形貌

3、结论

　　(1)HCPEB辐照办理YG6X聚氯乙烯塑料镁合金表面的发生重熔，WC颗粒状规格尺寸量化并与Co黏接彼此之间溶，变成例如WC1-x、Co3W3C和Co3W9C4相的混和团队。 　　(2)随HCPEB治理 频次增多，从表皮显微光洁度和耐用性日渐提高自己，经20次脉冲激光治理 样本的从表皮显微光洁度完成24.3GPa，磨痕深浅由改善前的2.96μm减低到0.4μm。 　　(3)便用过度的HCPEB激光脉冲除理会致使硬质的镁合金的表面能显现疲惫值热裂，的危害改善的表面能的便用效果。
