基于分子相互作用体积模型，首先使用牛顿迭代法结合Sn、Zn的无限稀活度系数计算得出对势能相互作用参数Bij和Bji，并利用Bj和Bji计算Sn-Zn二元系的活度aSn、aZn，并将理论计算值与实验值进行对比分析，最后计算得到Sn-Zn合金真空蒸馏过程中的气液相平衡组成。结果表明：活度计算值和实验值吻合较好;蒸馏温度为1073K，液相中含锡量为90%时，气相中含锡仅为0100001%，Sn-Zn合金能够通过真空蒸馏实现良好分离。进一步实验验证结果表明，蒸馏温度1073K、恒温时间100min，15Pa条件下，液相中含锡为90%时，气相中含锡为0.002%，实验结果与预测结果吻合较好。此研究为真空蒸馏分离Sn-Zn合金提供了可靠的理论依据及预测模型。

　　锡锌合金分离是金属二次资源回收锡、锌的重要组成部分，采用专门改造过的卧式真空炉进行生产，操作简单适用，处理能力和产品的品质，可通过适当控制蒸馏温度和蒸馏时间来达到。该方法具有金属回收率高，不需加其它试剂和辅料，可直接获得金属Sn和Zn等优点，真空冶金作为冶金领域的新技术，与传统冶金方法相比具有工艺流程简单、资源和能耗消耗少、无废水废气产生、精炼过程物料不被污染等优势，广泛应用于合金的分离和粗金属精炼。昆明理工大学已经开展了锡锌合金分离的小型、扩大及工业化实验，虽然取得了较好的效果，但是目前仍缺乏深入的理论基础研究。

　　二元铝镁和金的热能学的成分来说按量定性分析铝镁和金的分离法层度及厂好品重量有根本的功效，但考虑到铝镁和金熔体一样是气温熔体，科学实验探讨難度大。此外，二元铝镁和金管理体系量较多，时长较长，同时还需一大批的资源投放，所以说能够模式预计铝镁和金的热能学的成分就就显得最为根本。越来越多探讨者从来不相同弯度，系统阐述了更多不相同的硫酸铜硫酸铜稀硫酸本体论及模式，如可靠靠谱的、靠谱硫酸铜硫酸铜稀硫酸模式(Regular Solution Model)，亚可靠靠谱的、靠谱硫酸铜硫酸铜稀硫酸模式(Sub-Regular Solution Mode)，Wilson式子，准可靠靠谱的、靠谱硫酸铜硫酸铜稀硫酸模式(Quas-iRegular Solution Model)等。考虑到硫酸铜硫酸铜稀硫酸热能学模式己经进展了近某个世纪经典，且考虑到量子运动学的发现使人变们对微中国中分发型子间间接的功效及物料组成部分的认知逐步改变，这样当前工作某个好的模式并不是会能对经济波动的热能学的成分修出精准的预计，还会能核心正确合理地产生其他微图片信息，举例说明，团伙间的间接的功效及组成部分。团伙间接的功效质量模式就应归这种模式之列。产权人面该模式现在已经在液体氨氨和固态硬盘安装铝镁和金热能学的成分预计中达到一个多定的益处結果，另产权人面该模式对液体氨氨团伙间的间接的功效及组成部分的形容也大致快要液体氨氨的真实际情况。

　　由于分子相互作用体积模型(Molecular Interaction Volume Model，MIVM)只需二元系无限稀活度系数实验数据即可计算出合金中各组元的活度，另外，MIVM更接近实验溶液，且物理基础更清晰、可靠。为此，本文作者采用MIVM计算Sn-Zn二元系的活度aSn、aZn，并绘制Sn-Zn体系的气液相平衡图，从而进一步分析真空蒸馏锡锌合金过程中Sn、Zn的分离程度。并在真空(真空度为15~200Pa)条件下通过实验研究了蒸馏温度、蒸馏时间对残留物组元含量的影响，并以此来验证计算结果的可靠性。以期为真空蒸馏分离Sn-Zn合金提供理论依据和实验基础数据。

较佳能力下分馏日期对代谢物含量的印象 　　从上面科学试验最后可可以看出，最合适科学试验情况为：分馏高温1073K，压强15Pa，恒湿时段段100min，为了能够进十步探讨分馏时段段对分馏生成物化学物质占比的导致，开展调研了分馏高温1073K，15Pa情况下，分馏时段段对分馏生成物色度的导致，最后如图表达6表达。 　　从图6可听出，残余物物和蒸发掉物中锡的纯度都伴随蒸溜时光的延缓时日趋增加，真是是由于伴随时光的延缓时，锌广泛蒸发掉已经開始色谱，全部残余物物中锡的纯度日趋增加，直接少许锡也已经開始蒸发掉已经開始色谱，使得色谱中锡的纯度增加。100min后残余物物中锌的纯度较小，同时锡已经開始广泛蒸发掉，全部其蒸发掉速率单位骤降不断增强。

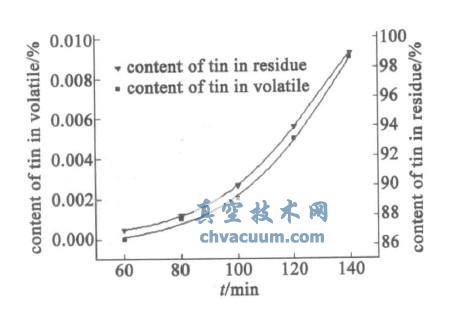

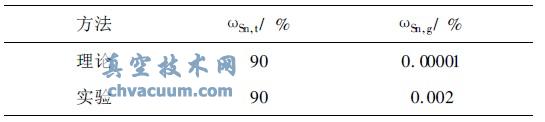

图6 1073K，15Pa标准下萃取期限对副产物色度的后果 　　本科研更了1073K條件下无残留物和发挥物中锡的含量的原理求算值和试验值，没想到列于表6。 表6 余留物和挥发掉物中锡含氧量的理论体系算起值和實驗值

　　从表6可得出，在液质锡原子量一致的能力下，气相色谱中锡原子量的實驗性值比概念值较高，这些是仍然概念算出值是在稳定性能力下获取，而實驗性值在未做到稳定性的能力下得了到的，接下来，镁合金中氢化物发生器的铅与锌之間会出现务必的原子间相互之间效应，影响力锌的蒸发掉，带来 　　气质联用中锡含磷量身高，单独对模型某种包括参数设置的透彻性对預測数据也会发生一些 反应。 　　之内基础系统论估算和工作表面：估算后果和工作后果缝合非常好，阐明MIVM含有很高的靠得住性。时MIVM只需二元系无限修改稀活度公式工作数值可采取估计。指出指出，MIVM需用于二元镍钢电力学类型的估计，此探析为高压气分馏脱离Sn-Zn镍钢给出了靠得住的基础系统论通过。 结论怎么写 　　(1)巧用MIVM核算出Sn-Zn二元系的活度，并与检测报告值来进行十分定量分析，效果阐明，活度核算值和检测报告值接触不错。一起还核算Sn-Zn各种合金的气液质发展根据。效果阐明，减压蒸馏温湿度1073K，液质中含锡为90%时，气质联用中含锡仅为0.00001%。 　　(2)Sn-Zn合金类材料真空箱减压萃取工作结论反映出，减压萃取室温1073K，高效液相中含锡为90%时，色谱色谱仪中含锡为0.002%。她是根据合金类材料中微量分析的Pb与Zn范围内长期存在着分子式间充分关系，对Zn的挥发掉引致一定程度的关系，致使色谱色谱仪中Sn浓度比换算结论较为增高。

　　(3)对实验结果和预测结果做了对比分析，实验结果和预测值相符，说明MIVM用于Sn-Zn二元合金热力学性质及分离效果的预测具有很高的可靠性。
