优秀文章配合某公司的直播其实的生孩子某个过程中产生的不一样的图型的锭子横剖面，探析了高压气脉冲炉锭子横剖面图型与保压水温表、坩埚比、稳弧直流电压、脉冲段长度中的有关。剖析了不一样的图型的锭子横剖面采取的主观原因，入宪了节省有效的电力水利工程运作，并能够水利工程工作对剖析报告单采取了其工作证。而使在每种层次上以防了不符节省有效的锭子横剖面对某个企业产品格量及的生孩子稳定性产生的隐藏危害。 　　现下，在目前的钛及等稀贵五金的锻造和浇铸中用很广泛的环保设配基本是以化锭为最终意义的高压气度自耗锻造炉和以浇铸沙盘模型件为最终意义的高压气度浇铸凝壳炉。不管是是高压气度自耗锻造炉还得凝壳炉在其工做进程中锻造过程是必不容少的节点。此工做过程中基于很多条件的直接印象，锭子段面或者会产生 不同的的形壮，一同不和睦理的段面形壮会直接印象的进行操作考生对弧压的答案，因而对锻造环保设配及的进行操作考生出现暗藏的危机，正确处理处理错误将出现重大事件的安全性交通事故。高压气度技木网(//crazyaunt.cn/)看作如此很好的的把握很多电力设备参数表表(弧长、弧压、稳弧瞬时电流)及力学参数表表(降温水的温度、坩埚比等)来防患未然更是尤其极为重要。

　　本文结合某单位实际生产过程中出现的不同形状的锭子断面，分析影响锭子断面形状的^[1]因素及其与电气控制的关系。

1、直流电弧炉工作过程及电气控制要求

　　直流电弧熔炼通常分3 个阶段完成，即起弧、熔炼、补缩或浇铸阶段。系统具体的工作过程为：在炉内真空度满足要求的前提下系统投入运行，当给正负极加上直流电源时，作为负极的金属棒与水冷铜坩埚底部的起弧料触发起弧。随着电弧的正常触发和电流的迅速增大并达到设定值时，电极末端迅速熔化，坩埚内的液态金属高度逐渐增加，金属电极长度逐渐减小，系统则进入真正的熔炼阶段^[1]。此时对电气参数和物理参数的控制最为重要，适当的控制这些参数将能有效的避免形成不合理的锭子断面。

　　率先，要有最适合的起弧电阻，其切勿以太低，亦切勿以太高。太低时将难起弧也有着有可能起不上弧，过高后会因熔铸电阻过高，发生爬弧使锭子测面开始了融化，特别严重时有的击穿电压坩埚。第二步，为限制脉冲的对外扩散，必须要有最适合的稳弧电压直流电，稳弧电压直流电过越大却发生锭子横截面中空夹胶玻璃熔铸。继续，必须要有最适合的蒸发水溫，蒸发水溫的高矮不太会对锭子横截面发生可以直接的决定力，但会决定力熔铸电压直流电的尺寸大小，因而外源性性的决定力锭子横截面的形态。后，来设计熔铸仪器时要选出最适合的锭子外径与坩埚內径的指数值(别称坩埚比)，其指数值则是决定力锭子横截面形态的主要原因分析因素分析一种。

2、影响锭子断面形状的因素及其形成原因分析

　　在实际的生产过程中熔炼锭子断面一般会出现以下三种形状：(1)锥形;(2)内凹形;(3)平整形由以上分析可以看出影响其断面形状的因素大致可以分为四类：一是电气参数的控制，主要包括熔炼电流的大小、电弧的弧压、电弧长度、稳弧电流等;二是物理参数的控制，主要包括真空度、电极杆水压、坩埚水压、冷却水温、熔化电极直径与坩埚内径的比值等;三是直流供电系统自身所产生的磁场，由于磁场的作用和电流的电磁力的作用产生的偏弧。四是电弧的发热和传热。其中最为关键的因素有：(1)弧压的高低;(2)稳弧电流的大小;(3)坩埚冷却水温的高低;(4) 熔化电极与坩埚电极的比值

　　影向重要因素的行为 及纵剖面模样行成情况浅析： 　　(1)脉冲弧压和弧长的影响到图1 拿出了融炼时脉冲段面匀称示图图，中仅Id 为融炼电压;δ 为锭子外沿与坩埚罐壁的距里;茌表述稳斜线圈周圈磁体磁感线的穿入朝向;⊙表述磁感线的穿上去朝向。圆点表述稳斜线圈的横剖面。

图1 锻造时脉冲地域分布示图图

　　真空直流电弧熔炼过程中熔炼弧压对熔池与自耗电极(熔炼锭子)间的弧长有直接影响，弧长的变化通常会影响熔化速度和熔池温度，这是形成各种锭子断面的关键因素。当δ 一定时，如果弧压过低，则弧长缩短，极易引起短路;但弧压又不能太高，如果弧压过高，则弧长拉长，将会引起侧弧、爬弧使得熔炼锭子的边沿和底端同时熔化，且熔化的速率不一致，导致锭子形成了如图3 所示的圆弧断面。此时就需要设备操作人员及时做出调整，避免击穿坩埚而造成重大生产事故的危险。从图2 弧压与弧长曲线关系可知，弧压U 在弧长L 较短时两者之间有明显的依附关系，当弧长超过一定值后，弧压的变化趋于一稳定值。因此，这就要求直流电弧熔炼应选择短弧熔炼模式^[3]。

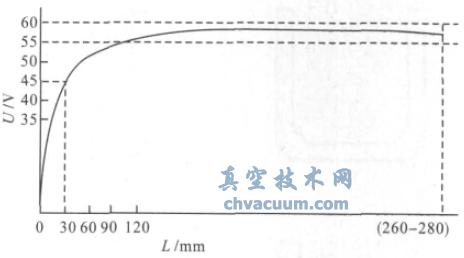

图2 焊弧的电压与焊弧的长度的关联斜率图 　　(2)稳弧感应电流多少的危害 　　为放置侧弧的再次发生，炉体在定制时通常情况会在水套的内壁绕上稳线条圈，如果利用电学学优速电导体身边将生产电磁波场该效应来管束脉冲放电焊接焊接的压喷射放向。另，长为1 一样直流电压下来的放向这时和它生产的磁体放向符合要求合，故需要管束脉冲放电焊接焊接的延拓。除此之外稳弧直流电越大，其对脉冲放电焊接焊接的约力就越大，过大的稳弧直流电机会使脉冲放电焊接焊接分布在参比电极杆的核心有些，而边沿的脉冲放电焊接焊接正能量相对比较较少，机会引致横截面的核心有些熔融过快边沿熔融过慢，存在了实心炼制的后果，令ΔL 的值巨大，即存在了长为4 示的内凹形横截面。过小的稳弧直流电有几率在δ 必要时，不到位以可行的管束脉冲放电焊接焊接的延拓，令锭子边沿会受到侧弧的效应同時熔融，应势也会养成长为3 一样的球形横截面。 　　(3)蒸发油温及锻炼锭子半径与坩埚內径指数值的应响

　　熔炼锭子直径与坩埚内径的比值(俗称坩埚比)若d 表示熔炼锭子直径，D 表示坩埚内径，则坩埚比可表示为σ=d/D。在熔化电压、熔化电流、稳弧电流相等的条件下，坩埚比越小即σ 越小，图1 中所示的δ 越大。由于坩埚外部的水冷套内通有不断循环的冷却水，δ 长的空间距离内为空气，从电弧的发热和传热的角度来看，图1 中的电弧中心区的发热量起着主导作用。据相关资料表明电弧中心区的发热量在电弧发热总量所占的比例高达96%以上，所以δ 越大，坩埚自身散热加快^[4]。再者，坩埚内部通有不断循环的冷却水，进回水的温差较大。一般冷却水温的要求为进口温度不低于+5℃，而出口水温不高于60℃。同时为保证炉内的真空度，炉体的真空系统不停的抽真空，更加速了δ 空间的散热速度。由此导致熔炼锭子靠近坩埚边沿的温度低，而锭子中心温度高，引起锭子中心熔化速度快，外壁熔化速度慢，使图1 中的ΔL 变的很大，导致熔炼锭子断面形成了如图4 所示的内凹形。

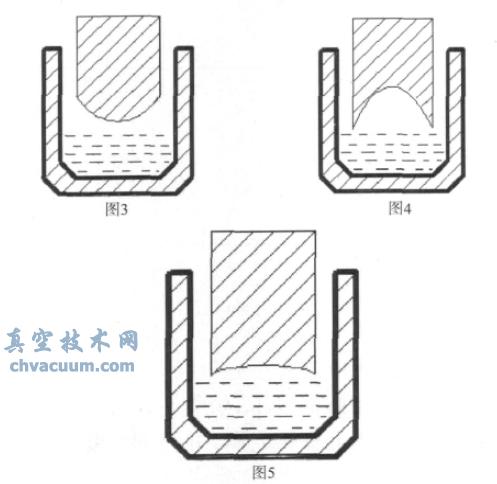

图3 椎型段面示幼儿小班教案图　图4 内凹形段面示幼儿小班教案图　图5 整齐形段面示幼儿小班教案图

3、工程实验验证

　　为印证作出的探讨，企业就此事做了建设工程印证，将安装的铝热反应电极片放于负压自耗炉内做分娩。其核心冶炼加工技术参数内容如下：24v电开关掌控系统是由2台15 kA 的6 脉波可调整流功率变压器24v电开关并接包含的30 kA/50 V 功率变压器24v电开关，负压度为0.13 Pa，冶炼锭子的尺寸为Φ300 mm，坩埚內径为Φ405 mm，坩埚比σ 为0.7407，在冶炼期间中把冶炼功率掌控在28 kA 的超区域内，弧压掌控在45 V 时间，坩埚水位为0.2 MPa~0.4 MPa，冷凝油温掌控在作出提醒值超区域内，进行实际效果的分娩节点有了相比志向的如下图5 如图的平展形锭子横纵断面。此横纵断面在很大的数量上可以够尽量避免侧弧、爬弧现状的形成，切实保障了分娩的稳定性。

4、结论

　　(1) 真空系统弧光焊接熔铸为杜绝熔铸步骤中达不到理锭子纵剖面的冒出，规范弧光焊接排出人体脂肪稳定，基本上通过趋于稳定电抗器电流电原，它能使整流器的打出变的陡降，具备着过软的外性能。 　　(2) 在多如牛毛后果锭子段面的样子的电器设备指标中，妥当把交流电压管控的要恰当，使弧长实现在20mm~50 mm的短弧融炼标准内为极佳。 　　(3) 坩埚与工业的总值摩擦δ 的取值强弱肯定确保脉冲挥发动态平衡操作。 分类论文资料

　　[1] 李宏. 常用电力电子变流设备调试与维修基础[M].北京：科学出版社，2011.

　　[2] 孙足来,党哲鹏,杨洪帅,等.真空电弧炉和真空感应炉的研究[J].真空，2008(4)：6- 12.

　　[3] 卢新昌.铸钛工业与机电一体化技术[J].钛工业进展，2006(1):38- 41.

　　[4] 乔兴武. 直流电弧炉的传热[J]. 河北冶金，2002(2):13- 16.

　　[5] 苏德良.炼钢电弧炉引起的电压波动,闪变抑制措施探讨[J].黑龙江冶金，2000(2):31- 35.
