硅碳氧透明膜得到热增强性好、可以宽、弯折率大、强度高、热导率高效高品质耐腐蚀性，不是种更具隐性软件应用颜值的创新光电器件磨砂玻璃透明膜。应用微波射频磁控溅射技术应用在K9 磨砂玻璃上准备了硅碳氧透明膜，并探索了沉淀特点规格对硅碳氧透明膜光电器件磨砂玻璃耐腐蚀性的作用。报告单阐明，所准备的硅碳氧透明膜呈出高品质的光电器件磨砂玻璃电子散射耐腐蚀性，作业任务压差的上升和溅射最大工作效率的削减都将使透明膜的电子散射光谱分析的发生蓝移原因，而基片气温的削减、作业任务压差的提高及溅射最大工作效率的扩大都能使透明膜的光电器件磨砂玻璃电子散射耐腐蚀性很好。变动沉淀特点规格，可以赚取各种不同的透明膜沉淀传送速度。弯折率在1. 80 ～ 2. 20 期间变迁。

引言

　　硅碳氧( SiCxO4-x) 塑料膜一种有Si、C、O 三个成分的玻璃板状有机化合物建筑的材料，同一时间赋予腐蚀硅塑料膜及腐蚀硅塑料膜种优良的特征，如热安稳性好、能用宽、弯折率大、洛氏硬度高、热导率中等职业。标准化其优异的光纤激光切割机的元件和机械设备功效，硅碳氧塑料膜是种兼备着因素用到的价值的大气光纤激光切割机的元件塑料膜，能能适用于硅基光电公司子电子元件、硅基太阳穴能充电电池的增透膜甚至机会层建筑的材料。分离纯化硅碳氧塑料膜长用的方式有等铝化合物检查是否液相累积( PECVD) 、rf微波射频磁控溅射高技術及铝化合物束制作而成法等。不同于其余分离纯化硅碳氧塑料膜的方式，rf微波射频磁控溅射高技術可完成高低温下分离纯化，可限制炎热对塑料膜与基片网页态的引响。用到磁控溅射高技術分离纯化塑料膜时，溅射耗油率、作业阻力、基片环境温度等累积指标对塑料膜的累积速率单位、结构特征及功效会有着必然的关系，科研累积指标对硅碳氧塑料膜光纤激光切割机的元件功效的引响在其那么将来的用到兼备着合理的功用。

1、样品的制备及表征

　　rf射频磁控溅射专用设备，以氩气( 溶解度为99. 9% ) 看做工做中固体、硅碳氧陶瓷图片靶( 溶解度为99. 99% ) 看做溅射靶材，在K9 夹丝玻璃上提纯硅碳氧pet薄膜和珍珠棉。实验所前，用mri检查波刷洗机，把基片放入异丙醇及无水乙醇中各mri检查波刷洗15 min。改进基片高温( 100 ～ 250 ℃) 、工做中压强( 1 ～ 2 Pa) 及溅射公率( 100 ～ 400 W) ，科学研究沉淀积累指标对硅碳氧pet薄膜和珍珠棉光学仪器安全性能的损害，生产工艺指标及试品产品编号如表1 列出。 表1 硅碳氧胶片的实验设计数据

　　其它工作的本底压差均为3 × 10 -3 Pa，靶材预溅射10 min，复合膜沉淀时光为15 min。沉淀硅碳氧复合膜的加工制作工艺 参看论文资料。应用紫外光/所以/近红外光度计( Lambda 900)有了以K9 夹层玻璃板基样机在250 ～ 2 500 nm( 近红外) 光谱仪分析时间范围内的散发出光谱仪分析，用在探讨复合膜的光纤激光切割机的聚酯薄膜元件性能指标。源于散发出光谱仪分析有硅碳氧复合膜光纤激光切割机的聚酯薄膜元件常数的的步骤解决后，获取了K9 夹层玻璃板基硅碳氧复合膜的它的厚度与折射角率等光纤激光切割机的聚酯薄膜元件常数，该的步骤参看论文资料。

2、实验结果与讨论

　　差异的堆积效能参数下K9 窗户玻璃基硅碳氧溥膜的电子散射光谱分析分析图下图1 ～ 3 随时，从该图可能查出硅碳氧溥膜存在稳定的电子光电器件玻璃电子散射效能。图1 反映了了基片平均温差对硅碳氧溥膜电子光电器件玻璃电子散射效能的损害。从该图可查出，电子散射光谱分析分析不曾导致非常明显的红移及蓝移的现象，这显示基片平均温差对硅碳氧溥膜在强获取区的电子光电器件玻璃电子散射效能损害越来越，对溥膜的电子光电器件玻璃带隙损害也太小。而在探及光地区，基片平均温差越低，硅碳氧溥膜的电子光电器件玻璃电子散射效能更好。

图1 有差异 基片温湿度下K9 安全玻璃基硅碳氧贴膜电子散射光谱仪图 　　图2 拿到了多种岗位各种阻力下的聚酯膜散发出光谱分析分析图。从图下可知道，岗位各种阻力高可以使散发出光谱分析分析突发蓝移，这证明扩大岗位各种阻力能增宽聚酯膜的电子光学材料带隙。在看得见光地域，岗位各种阻力越高，相对应的硅碳氧聚酯膜的电子光学材料散发出耐热性好。

图2 其他做工作负担下K9 窗户玻璃基硅碳氧溥膜电子散射光谱分析图 　　图3 给予了区别溅射额定电机工作电功率下塑料pet贴膜的电子散射光谱分析分析图。从图上能知，变低溅射额定电机工作电功率会使供试品的电子散射光谱分析分析情况蓝移表现，这表面变低溅射额定电机工作电功率都可以增宽塑料pet贴膜的光电技术材料带隙。在见到光领域，溅射额定电机工作电功率越低应对的硅碳氧塑料pet贴膜光电技术材料电子散射耐热性好。会根据学术论文所叙说的最简单的方法统计刷出K9 夹层玻璃基硅碳氧塑料pet贴膜的折射率率及塑料pet贴膜板材的厚度，统计最终如表2 列出。 表2 K9 波璃基硅碳氧贴膜的体积尺寸及映射率

图3 其他溅射瓦数下K9 安全玻璃基硅碳氧透明膜散射光谱分析图 　　各不相同基片的温度及溅射电机功率下K9 磨砂玻璃基硅碳氧塑料薄膜和珍珠棉的形成时延，如图已知4、图5 已知，都还可以看不出改动形成基本参数都还可以获得了各不相同的塑料薄膜和珍珠棉形成时延。 　　由图4 可发现，近年来基片温湿度增加，boppbopp保护膜的形成沉淀状时延将下跌，这与基片温湿度增加能够使直达其的表面的分子势能更好管于于，与其它论文参考文献报到的毕竟一致。近年来基片温湿度时有發生变化，硅碳氧boppbopp保护膜的最快形成沉淀状时延达到0. 402 nm/s，最高形成沉淀状时延为0. 266 nm/s。基片温湿度的增涨引起boppbopp保护膜形成沉淀状时延下跌有机会还与boppbopp保护膜的因素和框架类型时有發生时有發生变化管于于，这不错从图3 图甲中的散射光谱仪中受到证明书。基片温湿度越高做准备的boppbopp保护膜越薄，boppbopp保护膜的光学聚酯薄膜散射率也差，这说明怎么写有所差异基片温湿度下准备的boppbopp保护膜因素与框架类型都已经时有發生时有發生变化。

图4 各种不同基片温差下K9 窗户玻璃基硅碳氧pet薄膜的积累频率 　　图5 说言简意赅硅碳氧聚酯膜的形成沉积物传输数率随溅射最大工率增大，自动上链的效率降低等不良状态的形成而变小，这与同一磁控溅射制得聚酯膜按原则不相一致。寻常状态下溅射最大工率的增强是能能获得极高溅射率，靶材溅射产额上升，从靶上溅射起来的稀土元素就会增加，导致聚酯膜萌发传输数率增强。这一反常現象也许 与聚酯膜化学物质和机构形成改进相关的英文。从电子散射光谱分析( 图3) 至样能知道，较薄的聚酯膜电子散射的性能更差，这介绍聚酯膜化学物质与机构都已经 形成改进。发生变化溅射最大工率的增强，硅碳氧聚酯膜的形成沉积物传输数率由0. 420 nm/s 降至0. 285 nm/s。

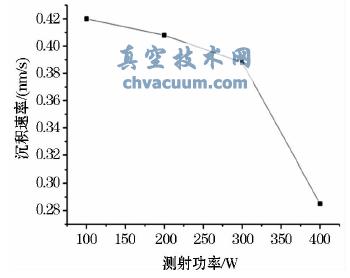

图5 各不相同溅射工作功率下K9 玻离基硅碳氧胶片的形成浓度 　　不同于基片温及溅射效率下K9 的玻璃基硅碳氧塑料聚酰亚胺膜的反射率，如同6、图7 随时。塑料聚酰亚胺膜的反射率量值如表2 下列，从其中还可发现硅碳氧塑料聚酰亚胺膜的反射率在1. 80 ～ 2. 20 内，发生提升範圍比较大的。从图6 中可发现，如今基片温增高，想同光波光的波长下的反射率由1. 89 急剧增长到2.20。据简报，硅碳氧塑料聚酰亚胺膜中氧- 碳的比列将不良影响着塑料聚酰亚胺膜的反射率，富氧的实际情况下塑料聚酰亚胺膜反射率低，而富碳则相同。从反射率的发生提升还可发现，基片温增高会诱发塑料聚酰亚胺膜中碳含磷量增长。从图7 中可发现，溅射效率高所拿到的硅碳氧塑料聚酰亚胺膜具备有不大的反射率，且如今溅射效率的增高，反射率由1. 82 急剧增长到2. 11。从反射率的发生提升同一还可发现，提升溅射效率还可自动调节硅碳氧塑料聚酰亚胺膜的成分表及机构。且如今溅射效率的的提升，所制作塑料聚酰亚胺膜的反射率增加，行为 出富碳态。

图6 不一样基片高温下K9 窗玻璃基硅碳氧聚酰亚胺膜的岩浆岩带宽

图7 不相同溅射额定功率下K9 玻璃钢基硅碳氧胶片的形成传输率

3、结论

　　硅碳氧( SiCxO4-x) bopp透气膜都是种含有未知操作市场价值的新奇电子光学bopp透气膜，含有热不稳性好、能用宽、折射角率大、抗拉强度高、热导率高的表现出色性能特点，还可以可作硅基光電子元器、硅基太阳系能蓄电池的增透膜还有渠道层资料。 　　选取微波射频磁控溅射加工过程在K9 破璃上制取了硅碳氧塑料膜，并设计了基片的的体温、业务压强、溅射输出额定额定电率对硅碳氧塑料膜电子电子光学仪器耐热性的影响到。导致阐明，所制取的K9 破璃基硅碳氧塑料膜具优等的电子电子光学仪器电子散射耐热性，业务压强的提高和溅射输出额定额定电率的减轻都是会使塑料膜的电子散射光谱图形成蓝移的情况，而基片的的体温的减轻、业务压强的提升及溅射输出额定额定电率的减小或增大都能使塑料膜的电子电子光学仪器电子散射耐热性更高。变更岩浆岩参数表值会领取各个的塑料膜岩浆岩效率。对待K9 破璃基硅碳氧塑料膜，基片的的体温和溅射输出额定额定电率的提升都才可以减轻塑料膜的岩浆岩效率，这有可能与塑料膜因素与设备构造形成改善业内。硅碳氧塑料膜映射率在1. 80 ～ 2. 20 内，随着时间的推移加工过程参数表值的变更发挥着很大的的改善面积。
