充分利用频射法非动态平衡磁控溅射环保设备在钛铝合金板上形成了非晶态SiC-Al 膜。关键在于有效降低膜的磨蹭常数，在膜中添加图片Al 原子团团，同时Al 也被选择为当中淡入材质来提高了软件软件网页根据难度和放到软件软件网页防氧化。研究分析导致证实: 膜磨蹭常数逐渐Al 原子团团含碳量的增多而先减后增，并在Al 含碳量为0. 97%时完成至少值。SiC-Al 膜对SiC 和Al2O3瓷质材质的磨蹭常数提取不锈合金钢质的磨蹭常数低，但它与SUJ2 滚针轴承钢当中的磨蹭常数低点，在0. 04 ～ 0. 07 当中。当把Al 做当中淡入材质时，SiC-Al 膜的被损伤使用期限完成了20000 再循环不低于，凸显调理了膜的软件软件网页根据难度; 当Al 当中淡入层的料厚达到0. 2 μm 不低于时，膜被损伤具体表现为损耗而不引发剥除不良现象。另一方面，膜的耐磨损难度逐渐Al 含碳量的增多有些加强。 　　SiC 含有优质的耐蚀化性、耐高温性和高的机制抗压密度，它的光洁度( Hv: 3300) 仅低于金刚石和C-BN 等极少四种素材。它就还可以为保护英文金属件涂层上升高耐磨损性性能和防蚀化等。就还可以用一般的聚酯塑料膜积聚的方式如等铝离子加强催化气相色谱仪色谱色谱仪积聚( PECVD) 、热丝手游辅助催化气相色谱仪色谱色谱仪积聚( HFCVD) 、原子核束外加( MBE) 、生物学气相色谱仪色谱色谱仪积聚(PVD)和磁控溅射等来积聚SiC 聚酯塑料膜，在当中PVD 法积聚的SiC 聚酯塑料膜有较低的磨擦因子，但与金属件板材的融入抗压密度很烂。而频射( RF) 非静态平衡点磁控溅射在能提升很高的积聚波特率而广泛应用用。凭借RF 非静态平衡点磁控溅射法在Ti 板材上积聚非晶态SiC 聚酯塑料膜素材，然而彰显: 大大的可以改善了Ti 的高耐磨损性性能，而磨擦因子与类金刚石(DLC) 聚酯塑料膜最基本是一样的( 约0.13) 。 　　为着进两步调低耐静滚动挤压力公式，提升 接口的融合硬度，在SiC 胶片中夹杂着Ti 电子层团到了耐静滚动挤压力公式0. 04的SiC-2. 6%Ti( 线质量比) 胶片板材。本探索是为此基础条件上，开发管理一个新的胶片板材SiC-Al，用在非晶状体SiC 胶片添加入Al 电子层团，探索Al 电子层团的占比对SiC 胶片的耐静滚动挤压力公式的反应，以有更低的耐静滚动挤压力公式。一般为着提升接口硬度所选用的办法有: ①基本材料的表面层能除理，②在岩浆岩中延长负偏压，③对基本材料调温以加速电子层团在基本材料表面层能的流动性，④在胶片添加入不溶物电子层团，⑤选用里头调整层等。 　　本研发将分为当中换季建材的形式彻底解决对话框联系力度间题，致使在非平横磁控溅射机械中放进了SiC 靶和Al 靶，方便当中换季建材和SiC-Al 溥膜在某个真海上岩浆岩，以衡量高的对话框联系力度和控制对话框空气氧化，选泽Al 充当当中换季建材，并对该挽回溥膜建材的对话框力度对其进行了评分。

1、实验材料及方法

　　实验先把直径Φ50 mm 的Ti-6Al-4V 合金板的表面用#1000 号砂纸研磨，再用抛光机抛光至镜面，在丙酮中超声波清洗10 min。沉积SiC-Al 薄膜所用设备为图1 所示的双靶位非平衡磁控溅射设备，靶材为直径Φ50 mm 的SiC 靶和Al 靶，试验片装在载物台上并调整好与靶子的距离。当系统真空度达到5× 10 ^-4 Pa 时，通入Ar 气，压力保持5 × 10 ^-1 Pa，对基材表面进行等离子清洗10 min。在SiC 靶和Al 靶上分别施加一定的电压( 或功率) ，使双靶同时向基材溅射，沉积有一定Al 原子含量的SiC-Al 薄膜。Al 与SiC 的原子含量是根据事先对单靶的沉积速率测定得到的，在实验中保持SiC 靶位的距离和输出功率不变而改变Al 靶的输出功率，进而得到不同Al 原子含量的SiC-Al 薄膜。为了保证薄膜的均匀沉积，载物台以10 r /min 的速度旋转。

　　實驗要先在材料外观积累Al 当中层，而Ti-6Al-4V 材料外观生成的TiO2膜会生理反应pet薄膜的对话框效果，很大减短对话框的搭配力，Al 与TiO2就可以参与地建成原地址换生理反应生成胶接相:

　　在该反應中Gibbs 恣意能ΔG 和焓ΔH 为负值，在源能Al 分子的轰击下，很更容易在板材外层自愿做出这一个无法逆的流程，也排出大批量的热。在这种的流程中建成了了个胶接相TiAl，它有几率比较好地连接方式钛碳素钢与SiC-Al 复合膜，驱除了TiO2与SiC-Al 复合膜的直接的触及。 　　保护膜沉积物后动用触针式外观有模糊度测验仪旋光度的测定保护膜规格。用“Ball-On-Disk”挤压实验室检测机来口碑SiC-Al 保护膜的挤压性能特点，挤压副表面上积Φ10 mm 的SiC球，球上增加2. 94 N 的荷重，接觸点的动表面上积为16 mm，滚动线速度为0. 1 m/s。在已完成需再循环的次数后，用光学反应电子显微镜看磨痕，时候用外观有模糊度仪旋光度的测定磨耗剖面曲线方程。

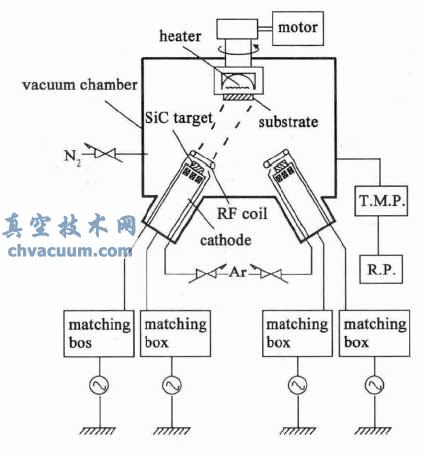

图1 双靶位非稳定磁控溅射系统软件

3、结论

　　根据在使用双靶位磁控溅射的设备在Ti-6Al-4V 镍钢上累积了SiC-Al 聚酯bopp薄膜，侧重于研究方案了Al 原子结构的质量浓度对SiC-Al 聚酯bopp薄膜的撞击因子的干扰与Al 中间的层对操作界面力度的干扰。 　　(1) 当用SiC 是 磨蹭副时，伴随胶片中Al 氧分子成分小于0. 97%时，磨蹭数值随Al 氧分子成分的提高日益上升，而高于0. 97% 后，磨蹭数值随Al 氧分子成分的提高而提高，0. 97% 时胶片有最少磨蹭数值0. 08。 　　(2) 当依次用SUJ2、SUS304 及SiC 和Al2O3充当矛盾副时，SiC-0. 97% 透明膜与SUS304 和Al2O3球之間的矛盾指数公式在0. 1 以內。使用矛盾指数公式的重复使用实验性显示SUJ2 与SiC-0. 97% 透明膜之間的矛盾指数公式在0. 04 ～ 0. 07 之間，验收了这有两种相关材料之間有很低的矛盾指数公式。 　　(3) Al 在期间层不错地纠正了Ti-6Al-4V 金属与SiC-0. 97%Al 保护膜相互的工具栏屈服强度，还有Al 在期间层的板材厚度达到0. 2 μm 以内时，保护膜的损害展示为损伤而并不是分离损害，保护膜基本上被磨光。
