对於负极丧失后果影响因素中的进口高压气度毛病，运用扫描机手机光学显微镜各类能谱仪用作学习技术手段，概述对比图了未老炼各类在其他进口高压气具体条件下老炼的负极的分子运动节构各类基本成分区别，最终结果得出结论，进口高压气度影响，负极中释放杂质将与空气质量中的水气各类氧形成反应，影响分子运动节构形成不同，这就行波管的封裝安全性的标准了较高的标准。 　　行波管广泛的地操作于声纳、凯立德导航和网络通讯等国防安全项目工程这个领域。阴离子是行波管的大脑，其耐腐蚀性的高低对行波管的固定靠得住性的工作中拥有 为关键性的决定，而在阴离子的丧失决定各种问题中，抽机械泵箱度都是个为关键性的决定各种问题。现如今的论文了解主要的都会从大体上立场来分享行波管的靠得住性，建立起丧失模形并且都会从阴离子材料其本身来深入分析其反射点耐腐蚀性，如抽机械泵箱枝术网之前就对行波管的靠得住性使用了深入分析，对抽机械泵箱残气对阴离子的反射点耐腐蚀性使用了深入分析。本的工作中从大体上立场对抽机械泵箱度的决定的生理机制使用深入分析，不错被称为从大体上上提升 阴离子耐腐蚀性及及行波管靠得住性的教育指导。

1、实验

1.1、试剂及仪器

　　试剂：钨粉，添加Sc₂O₃ 质量比为5％的铝酸盐

　　解析实验室设备：德国电商器材JOEL- 6490LV 扫视电商器材显微镜观察；加拿大EDAX GENESIS2000XMS 型X X射线能谱仪（EDS）。

1.2、样品制备

　　首先把制备好的钨粉压制烧结成钨海绵体（即钨胚），再进行机械加工，使钨海绵体符合阴极的形状尺寸要求。然后筛选孔隙度在20%~25%的海绵体。高温下，在氢气炉中将添加Sc₂O₃ 质量比为5％的铝酸盐（摩尔比为BaO：CaO：Al₂O₃ =4∶1∶1） 浸渍入海绵体的孔隙内即成。浸渍好的阴极需要在优于5×10^{- 5} Pa 的高真空下进行热激活。将阴极温度升高到1200℃, 老炼10 min。将新制成未老炼的阴极编号为A，经过老炼后装管测试。将装入气压为10^{- 4}~10^{- 5} Pa 下测试的阴极编号为B，将装入气压为10^{- 2}~10^{- 3} Pa下测试的阴极编号为C。

2、微观分析

　　将出现工艺设备进程制得的钡钨阴离子对其展开需求，将未老炼的阴离子A 对其展开SEM 通过观查，已知1 已知。老炼后的阴离子经历装管，在其他空气压力要求下对其展开阴离子导弹成功效果检查。检查的最终证明B 仿品的导弹成功效果相对比较C，且C 的导弹成功电阻不断大大减少。检查顺利完成后，开管对阴离子的表面的微观世界的结构对其展开SEM 通过观查。并对检查过的阴离子B 和阴离子C 其他板块对其展开EDS 概述，能谱仪工作的的电阻为20 kV，工作的的间距实现在10 mm。SEM 及EDS的的最终已知2、3 各种图4 已知。概述各其他板块的化学物质如表1 已知。

图1 检样A 的外壁SEM 图　图2 检样B 和C 的外壁SEM 图

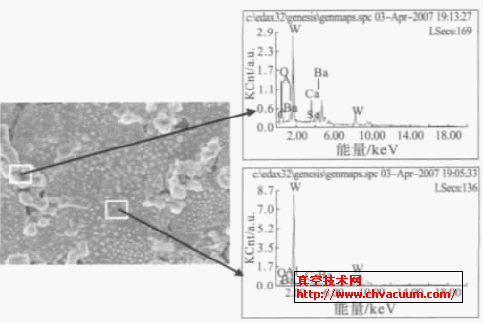

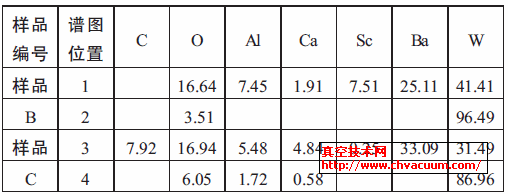

图3 样板B 的能谱图　图4 样板C 的EDS 图谱 表1 金属电极不同的空间区域EDS 材料浅析的结果

　　从图1 中就能够确定，老炼前原辅料A 的说明有明显的的铣削印痕，说明平展、管洞地方划分均匀的，负极说明无放出物品裸露出；老炼后装管測試方法的好几个负极说明现实来源于很高的微差别的。从图B 的SEM 图就能够确定，存放在高真在上空的负极 測試方法后，负极的说明依旧会平展；钨颗料说明还有一个些细颗料，对其因素深入剖析的最后说明其主要的是钨简述被化合物；软垫垫体的泡孔处有稍大的颗料物现实来源于，因素深入剖析最后说明其主要的为含钪的铝酸盐放出物品。原辅料C的SEM 最后说明，存放在低真在上空的负极，原辅料说明极不平展，多广泛是半圆颗料状物品，且聚积在钨基软垫垫体的管洞非核心，钨基体说明也现实来源于广泛颗料物。对负极说明别的地方进一大步的能谱深入剖析说明，管洞非核心处的半圆颗料状物品因素中形成一些量的碳，且与原辅料B 相对Sc 的硫含量明显降底；钨基体颗料说明拿来不富含Sc 外，放出物品的别的因素都现实来源于，说明Sc 的化掉较情况严重，并还有一个些量放出物品从软垫垫里面部扩撒到钨颗料说明。

3、结果与讨论

　　借助评测介绍未老炼或是在其他高压气條件下老炼的阴离子的分子运动框架或是含量异同，并配合这些食品释放出功效，取决于高压气对阴离子的功效有至关重要的直接影响。往往说会生产这样一来的异同，准确介绍内容如下： 　　将阴离子备制好今后，要求对其参与解锁开通，在阴离子解锁开通今后，阴离子就存在反射电子厂的长处。在阴离子解锁开通阶段中中，阴离子企业内部形成的工具无机化学阶段中现有还未能截然搞很明白。现有我认为，在温度高下，有部件铝酸盐热葡萄糖氧化：

Ba₃Al₂O₆→2BaO+BaAl₂O₄（热分解）

　　钨海棉体不仅仅做处理发物的厂库，有时也是钡钨阴离子的缴活剂。钨与空气氧化钡并且铝酸盐都行引发反应迟钝：

6BaO+W→Ba₃WO₆+3Ba
2Ba₃Al₂O₆+W→Ba₃WO₄+ 2BaAl₂O₄ +3Ba
W+ 3Ba₃Al₂O₆ +6CaO→3Ba₃CaAl₂O₆+Ca₃WO₆+3Ba

　　上述发生的反响都是有什么是优质钡会造成。实践经验事实证明，什么是优质钡是激发金属电极必不能够少的先决环境，只是足以的什么是优质钡会造成并吸附到金属电极表皮层去，金属电极才具有良好的的反射安全性能。而当行波管密闭性不太好，真空环境度欠佳，冒水珠进去时，办公于1000 多度较高温先决环境下的钨软垫身体内部的钝化物会与水珠发生的如下所示的无机化学发生的反响：

Al₂O₃+H₂OAl(OH)₃
CaO + H₂OCa(OH)₂
BaO + H₂OBa(OH)₂

　　阴离子火箭释放东西与水形成氢被氧化生理发应生理发应物容积变大，以此冲出钨棉垫体的孔眼，聚众在孔眼的表面，在温度下，氢被氧化生理发应生理发应物又会在孔眼口处引发分离，形成被氧化生理发应生理发应物，聚众在棉垫体孔眼的表面。在有效成分概述的结果中C 金属元素的导入，描述冷空气当中中的CO2 体验生理发应，形成碳酸盐聚众在孔眼四周围。以上的的化学上生理发应均会过多会的耗损棉垫体内的的火箭释放东西，减短阴离子的食用使用期限。而冷空气当中中的氧对阴离子也极具强大的去启用意义，易进而引发氧甲醇中毒，对阴离子的电压火箭释放以至于有不良影响的。 　　之上的概述反映，行波管道的进口真空度下滑，射出成功物品与的空气中的组分会出现的普通机械氧化反应，之间引发金属电极表明的显微设计会出现的发展，影晌金属电极的射出成功功效和便用生命周期。金属电极表明的微设计会渐渐上班气体的变换而会出现的发展，这对行波管芯片封装可以信赖性系统阐述了较高的的标准。
