ZnO 有的是种新型的的II-VI 族半导体技术相关材料，比较广泛地APP于太阳光能微型蓄电池、太阳光的紫外线探测系统器、LED 等更多各个领域。文章用到频射溅射的方式在ITO 导电玻璃钢上制取ZnO 籽晶层，继续使用水热法实现最后步的ZnO nm棒的发展，对其表层要素、发展倾向各类映出率和挥发率实现钻研探讨。效果呈现，nm棒还具有（002）倾向的六角柱型式，映出率很不错，为进那步在元器件封装APP上的钻研探讨提供数据了更好的符合。 　　ZnO 就是一种新的II-VI 族半导体配件建筑材料，其同时带隙宽禁带为3.36 eV，室内温度下的激子束能为60 meV。ZnO 复合膜在晶格、光电产品、压电式、气敏、压敏等众多邻域体现了优异的的能力，热稳定高高，在表皮声波频率配件、日能锂电、气敏和压敏配件等较多邻域拥有了比较广的采用，在UV紫外线探测系统器、LED、LD 等深层次邻域也存在着惊人的开发技术发展潜力。

　　纳米ZnO 薄膜的制备方法包括：溶胶-凝胶法、电沉积法、化学气相沉积法、水热法等，其中水热法具有操作简单、成本低等优点，而两步法不仅具有以上的优点，并且高度垂直于衬底，具有良好的应用前景。生长籽晶层的方法主要是溶胶-凝胶法，2005 年，MinGuo 等运用溶胶-凝胶法生长籽晶层的两步水热法制作出的染料敏化纳米ZnO 太阳能电池的效率为2.4%，但溶胶-凝胶法制备工艺比较复杂，且重复性差。如果采用磁控溅射法制备籽晶层，其工艺简单、制备成本低、重复性高，并且颗粒均匀。

　　这篇文章将用到磁控溅射法纪备籽晶层，就用水热法对其实行第二个次ZnO 的发育，并对制作成的微米ZnO 聚酯薄膜对其实行稳定性在线检测。

1. 实验

　　两步法制备纳米ZnO 薄膜。用射频溅射(RF sputtering)制备ZnO 籽晶层，采用的是中科院微电子中心生产的SG-III 型13.6MHZ,3kw 的射频溅射仪，ITO 导电玻璃作为衬底，衬底的溅射温度为室温，溅射的靶材是上海光机所晶体材料中心生产的，直径为90mm，厚度为6mm，纯度为99.99%的ZnO 靶。溅射过程中通99.99%的Ar 作为反应气体，本底真空为3×10^-5Pa ， 工作压强为2.4 × 10^-2Pa, 溅射功率为300W 。配置0.05mol/L 醋酸锌(Zn(CH3COO)2.2H2O)溶液，然后用氨水将溶液的pH 值调至10，将带有ZnO 籽层的ITO 玻璃垂直放入溶液中，在90℃下恒温水浴4个小时。取出后用去离子水清洗并烘干。

　　选用检测智能光学显微镜(SEM)研究方法奈米ZnO 贴膜的形貌，用X x射线衍射仪(XRD)研究方法ZnO的萌发选聘价值取向，用俄罗斯岛津 UV3600 型分光光度计使用电子散射光谱仪图和降解光谱仪图的测量。

2. 结果与讨论

　　所分为三步法治建设得的ZnO 保护膜的SEM 图案长为1 的(a)和(b)图示，颗粒物差不多，差不多粒度为140nm。而只所分为水热法治建设备出的ZnO 保护膜，从图1(c)中需要看出来其生長趋向自由函数性，用三步法最该的微米棒常见都确保竖直于衬底乐观生長，趋向确保其程度的一统性。ZnO 微米棒的生長趋向决定于生長成长期，只所分为水热法，其生長成长期的趋向是自由函数性的，因而导至终于的趋向也是自由函数性的，而且所分为rf射频溅射生長籽晶层后，生長出的ZnO 微米棒常见为确保竖直于衬底，这表示籽晶层需要助力ZnO 微米棒定向生确保竖直于衬底生長。 　　图2为第二步法生形成ZnO pet薄膜的XRD 图谱，可断定(002)面的衍射峰最牛，阐述ZnO納米棒享有c 轴择优录用趋向性，前景趋向不同，这与SEM 受到的但是不同。除此外面，还显现了(100)，(101)，(102)和(110)等晶面的衍射峰，反映納米棒的趋向或者是享有特定的js随机数性，这与納米棒的明确发育状态有关系。经由保持发育状态，一般可促进納米棒的趋向性。 　　从图3(a)和(b)是可以可以看出适用第二步法冶备出的ZnO 纳米技术级棒复合膜在主光谱为200～400nm 时经过率是零，吸附率是100%；而如今主光谱的提高，ZnO纳米技术级棒复合膜的吸附率讯速下跌，经过率则迅速提高。注意现象是ZnO 的禁上行带宽度为3.36eV，对待主光谱在380nm 一些的一般量光量子近乎全都吸附，而对待低热量的长波光量子则不吸附。

图1 ZnO 薄膜的SEM 图

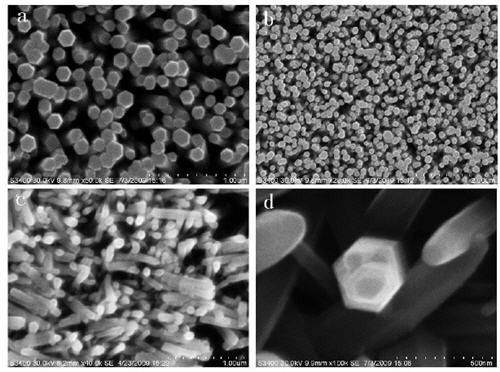

(a)和(b)为采用两步法生长的ZnO 薄膜不同放大倍数下的SEM 图；(c)只采用水热法生长出的ZnO 薄膜的SEM 图；(d) ZnO 纳米棒的局部放大图

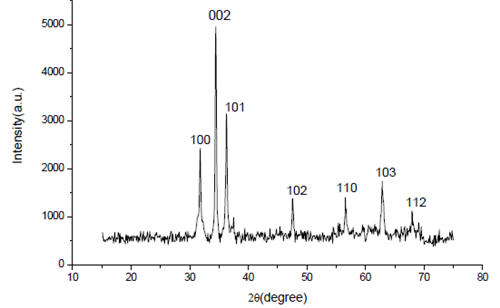

图2 2步法发展的ZnO 塑料薄膜的XRD

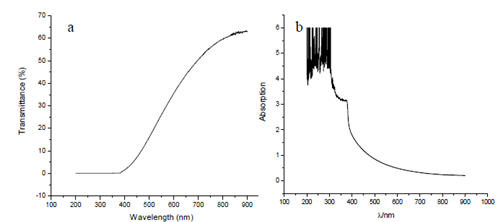

图3 三步法发展的ZnO 保护膜的散射图谱(a)，吸引谱图(b)

3. 结论

　　第二步法出现ZnO 纳米级级级棒具基本操作容易、总成本低等优点和缺点。经由SEM、XRD 实现表现概述，通过第二步法出现出的ZnO 纳米级级级棒具c 轴定向趋向特征，面积趋向不一且铅垂于衬底的强势，对纳米级级级元器的设计提供了了好的参考选取。
