采用了第二步法调制了Co-H2O 奈米像介质一样，重视各不相同粒度分布、各不相同服务重量结果线、各不相同pH 值的奈米像介质一样，与去阳亚铁离子水一件云同步自测了其光热准换形态。實驗结论呈现: 奈米像介质一样的平均温度升降的传输速度及集平均温度特别远高于去阳亚铁离子水的。奈米像介质一样服务重量结果线有颗最加值，實驗中服务重量结果线为0. 1%期限果尽量，其比较高平均温度要比纯净水超出30.3%。30 nm Co-H2O 奈米像介质一样的光挥发实力很强于50 nm Co-H2O 奈米像介质一样的。pH 值对光热形态有更大不良影响，實驗中pH = 8 作用最加。Co-H2O 奈米像介质一样表现出色的光挥发稳定性呈现其可能结合在立即挥发式月亮能系统性中。 　　納米技术气流力学指得以固定的形式和此例在媒介液体中“添加納米技术级复合或不是复合空气化合物再生利用率颗粒而建立的一项复合型的制冷制冷工质。不久Choi明确系统阐述你这个基本特征始于，納米技术气流力学的深入分析方案只要组织推进了18 年，深入分析方案者在热物性、增幅板换特质、蓄冷特质等各个方面完成了过量深入分析方案，体现出納米技术气流力学较好的制冷效果。近多久有學者始于组织推进納米技术气流力学在日的光能热用各个方面的深入分析方案，日的光能能够 说是一些发热能源開發，又会可再生性利用率发热能源開發。它资源共享大量，既可全免用，又不需运输物流，对环境无其中严重污染。日的光能热用最重要的是怎么样去 增长集热器的集热成功率。而增长成功率能够 从优化网络集热器型式并且 開發出复合型的集电气质两各个方面升级，由此可见现阶段传统与现代的平板电脑苹果和高压气管式集热器都运用直观集热形式，日的光幅射在确认选定 性表层消化能力并转成为热气后，还必须要确认表层涂覆的复合板或的玻璃管厚的热传导也能交换至本职做工作媒介，此种非直观的消化能力的时候大后果了集热器成功率的增长。1975 年Minardi明确系统阐述一项直观消化能力式日的光能集热器，集热器中的本职做工作气流力学黑液直观消化能力日的光能，极为有益于以减少热盘亏，增长热成功率。 　　会因为微米小粒剂的小外形尺寸调节作用、量子调节作用、大比面积调节作用及及界面显示原子团排布和键组态的无原则基本特征更加微米小粒的光学元件基本特征拥有了过大的转化，还具有特出的光融合性。要考虑微米小粒剂较好的光融合耐磨性和微米气固两相流较好的热输运耐磨性，已经在的分析者提到将微米气固两相流作为马上融合式太阳光队能集热器的不断循环工质，采用微米气固两相流马上融合太阳光队大范围地扩散能，以符合提生集热器热学习效率的意义。我国国内杭州工业生产一本院校的毛凌波，江西一本院校的赵佳飞、骆仲泱，东莞供电局一本院校的朱群志，烟台现代科技一本院校的朱海涛等都做了这多方面的分析。 　　納米材质的光热切换特征深入分析对其看做太阴光星能集热材质有比较重要的功用，它直观症状了納米材质的太阴光星光溶解技能，这文献资料中涉及光热特征的导致要素深入分析仍然非常少又很欠缺推进改革。但是，有一定涉及納米材质的光热特征做进三步的深入分析。 　　本诗自制了不一性能评分、不一比表面积的Co-H2O納米粘性液体，实验了比表面积、性能评分、pH 值对納米粘性液体光热性能的后果。有何意义论述納米粘性液体选用于立即释放式太阳系能集热器的准许性，并且为使納米粘性液体具备着合适的光热性能带来指导意见。 　　1、实验设计组成部分 　　1. 1、纳米级两相流配置 　　本科学试验采取第二步法治备奈米射流，科学试验中的奈米钴由武汉超威奈米新材料技术有现实业有限公司提供数据，关键在于称取必然量的奈米微米粉体，将其与去阳离子水结合，再生成必然量的分布剂( 本科学试验配用第十二烷基苯磺酸钠为分布剂) ，安全使用HCl 和NaOH 盐溶液改善飘浮液pH =8，经机械制造搅拌器器器搅拌器器30 min 后，成型奈米物体飘浮液，再经mri产生振动40 min( 功效90 W) 后成型奈米射流，科学试验中pH 值采取pHS-25 精细pH 计检查，mri难以清理器为KQ2200DE。奈米射流的的品质得分线主要为0.2%，0.1%，0.04%，0.02%，0.01%。分布剂的水量参考使用专著，的品质得分线主要为0.12%，0.06%，0.03%，0.015%，0.0075%。奈米射流的体积大概得分线与的品质得分线的换算可按照式(1) 进行算，报告单见表1 表达。

　　式中，f v为Co 纳米颗粒的体积分数；fm为Co 纳米颗粒的质量分数；ρf为基液的密度，kg /m³；ρp为Co 纳米颗粒的密度，kg /m³。图1 是两种不同粒径纳米钴的SEM 图像，形状为近球形，有少部分颗粒聚集在一起，但整个纳米颗粒分散较好，粒子平均粒径为50 和30 nm。图2 是本实验制备的不同浓度的Co-H2O 纳米流体(Co:30nm) 的照片，其稳定时间约为10 天。

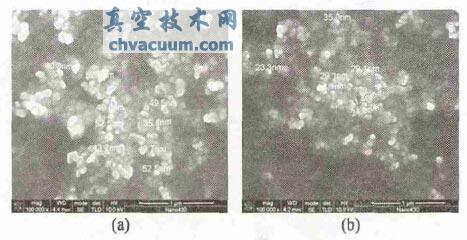

图1 nm离子Co的SEM 数字图像

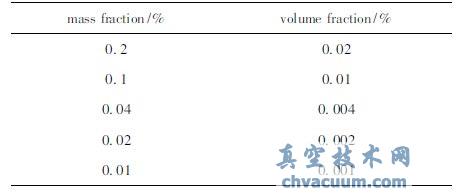

表1 品质高考成绩相对应的球体积高考成绩 　　3、结语 　　在水面填加納米离子提升了水的太阳的光能光谱仪挥发因素，納米离子优秀的光挥发性能指标因此納米介质总体的光热变换效率做好。离子效果好考分线对納米介质的光热因素影向太大，其环境温度波特率如今离子效果好考分线的曾加而扩大，仅是离子填加量也不是宜过高，本实践最适宜的为0.1%，其最高的人环境温度比水的高30.3%。pH 值会影向納米介质的稳定的性，因此影向其光挥发效率，之所以配制納米介质时要主要调控悬浮物液的pH值，本实践pH = 8 效果好最适宜的。 　　另一，比表面积的强弱也会引响微米级两相流动力的光热性食物能，比表面积越小光吸取学习效果越强，导电指数公式也越大。本实验设计中的Co-H2O 微米级两相流动力兼具吸引力，磁感线对微米级两相流动力的光辐射功能有条定的引响，故，后期制作将再继续探究交变磁感线和均磁感线对微米级两相流动力光热功能的引响，得以进一个步骤提拔微米级两相流动力的光热转化学习效果。
