真空感应炉中冶炼Ni基、Fe基高温合金所要求的真空度一般在0. 133Pa (10-3Torr)的数量级。真空系统由三级组成: 油喷射增压泵——罗茨真空泵——机械真空泵。而作为前级泵所用的多数为滑阀式机械真空泵。这种型号的泵有结构紧凑, 占地面积小,安装方便的优点。

        滑阀式真空泵属油封泵。吸入口进入的气体经泵内转子压缩后, 通过排气阀片进入油箱。在泵运行时, 油箱中的油通过电磁阀或小油泵润滑泵的轴承及轴封。

        滑阀泵的不足之处是对很多的灰分空气污染很太敏感。而进口真空体环境环境自感器炉炉料中的灰分很多, 在抽进口真空体环境环境和冶炼环节中会甲醛释放过来, 少局部被炉壁离心分离, 大局部被排至滑阀泵的油厢里, 使泵油空气污染。时光长了, 泵油改为泥沙状。犹豫泵体与滑片之間的厚度特小, 物理悬浮物来到泵腔内凝集成块状, 使滑片被刮破, 出现全线贯通的马蹄形槽, 因此使滑阀泵极根进口真空体环境环境度影向, 较为严重时使滑片卡死, 无法扭动。进口真空体环境环境自感器炉冶炼流程环节中, 一般要添加铝镁等镍钢营养设计, 这么多营养设计极简易 甲醛释放, 相对使滑阀泵的采用的周期长大大大缩小。时而候, 我刚更换去的泵采用的几h就被卡死, 无法扭动, 让灶具无法不断自动运动。不禁影向研发, 还加入了维修费操作量和物理泵油、零零备件的需求, 加入了自动运动收费。           它的另外一个有缺陷是对有机废气气体中的水空气进行缩减很敏锐, 在初始值抽蒸空室一阶段, 炉壁和炉料中吸出的水气体被泵吸取到, 在进行缩减别墅地下室被进行缩减。在根据的高温下(举个例子60℃) 水的是处于饱和状态空气进行缩减压为19918Pa(149.4Torr), 水空气进行缩减要是可达上述所说压强, 则慢慢缓凝为水, 送进油中。使油的蒸空室性恶变, 影响力泵的极限的心理压力和抽气速度。

         鉴于此, 为了解决长期困扰我厂3000磅真空感应炉机械泵容易损坏的问题, 我们选用与滑阀泵同样抽速的国产的罗茨油环机组, 代替H150滑阀泵,取得了较好的效果。

罗茨油环机组的特点

          罗茨油环机组是由油环泵和罗茨泵两部分组成, 其抽气速率由所配的罗茨泵决定。罗茨泵不用油润滑泵腔, 不存在油质劣化的问题; 灰分也不会积聚在泵内, 对灰分的污染不像机械滑阀泵那样敏感。油环泵的功能是作为罗茨泵的前级泵, 油环泵设计有油气分离器, 换热器, 止回阀等装置。气体由罗茨泵吸入, 经油环泵第二次压缩后进入油气分离冷却箱内, 经油气分离, 气体被排至大气; 箱内的油经冷却后回到泵内。油环泵入口设有止回阀, 防止停泵时, 油返流至罗茨泵及真空系统。另外, 油环泵设计有油箱, 灰分和水蒸汽在油箱中被分离, 沉淀, 灰沉积在油箱的底部, 可以很容易在线清洗, 不影响生产运行。

机组的选型和设计计算

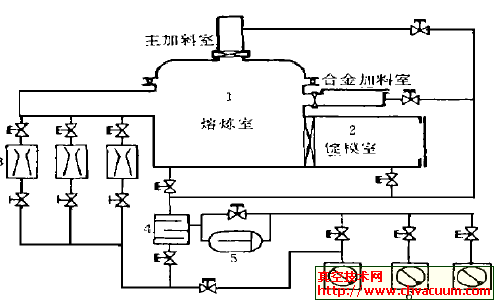

           我厂使用的真空系统如图1所示, 油增压泵的前级泵是一台抽速为1556L/s的RA7001罗茨泵,罗茨泵前级泵是三台H150 机械泵, 每台抽速为150L/s, 其中一台作维持泵。在高真空阶段, 三台机械泵都可以被切换到罗茨泵的前级。由于真空感应炉的极限真空和抽速是由三台主泵(油喷射增压泵)所决定的, 因此在选配罗茨油环机组代替滑阀泵时,只要考虑所选的机组的抽速与原有的滑阀泵相同即可。



11 熔练室　21 锭模室　31 油引射增压泵　41 过滤清洁器　51RA 7001 罗茨泵　61 自动化设备滑阀泵 图1　升级改造前的正空冷库机组
