1、涡旋真空泵的结构设计

        为推动涡流式压缩机泵也能有效性业务的最终目地，须要使涡流式压缩机型线在以及真自然空气腔非常好啮合，于是避免是因为负压环境腔差压大等错综复杂元素导致的涡流式压缩机壁载荷的情况受到破坏、热断裂、排气口腔是一个部分各类高压实验室气体拒载和负压环境泵热效率拉低等。故要做到涡流式压缩机型线间的透彻接纳与啮合，的控制业务物料的渗漏，可达抽气最终目地。真是涡流式压缩机泵结构的设计方案的关键前提。

2、涡旋真空泵的密封

        作为一种干式真空泵，无油泵是能在大气压力至5 Pa 的压力范围内工作，创造无油清洁真空环境的真空泵。在泵的抽气流道中，无须使用任何油类和密封液体作为介质，依靠动、静涡旋盘相对转动形成吸气腔和压缩腔将被抽气体排出，连续完成吸气、压缩和排气过程。因此，如何防止泄漏解决密封的问题尤为突出。

      涡旋泵的密封主要包括轴向啮合间隙的径向密封，即齿顶密封，和径向啮合间隙的切向密封，即齿侧密封。

图3 齿顶密封圈件

        齿顶密封采用顶部密封件来解决。动盘（转子）与静盘（定子）的齿顶面上开设渐开线螺旋槽。在螺旋槽内嵌入特种材料的密封条，密封条相对涡旋盘做圆周向滑动，由于是无油运转，要求密封件耐磨、耐高温、具有一定的蠕变性能，其材质、尺寸、位置对泵的成功长期运转是至关重要的。齿侧密封即气腔之间的密封和与大气隔绝的密封，通常齿侧密封被认为是决定涡旋泵抽气性能的主要因素之一，对于齿侧密封, 常通过修正涡圈壁厚,选择最佳运行间隙,使泵在达到工作温度时啮合间隙最小, 以此达到密封的目的，它也是保证泵的极限真空度的必要条件。由于动、静涡旋盘工作时会产生热变形，而且变形量不同，其最小转动间隙会随工况而变化,间隙过大，会导致极限真空度难以达到，间隙过小，涡旋盘之间会发生摩擦甚至咬合，导致温度急剧上升，破坏涡旋盘壁面，导致泵的咬死失效, 所以间隙大小的确定对设计者是一个挑战。

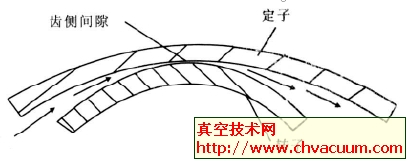

图4 齿侧摩擦胶封         齿顶密封能力盖和齿侧密封能力盖是涡流泵能力的担保。还是比较是对泵的上限值蒸空具备有而界定的做用。上限值蒸空度的标准对涡流泵的能力影晌至关非常重要，在涡流泵来说一是不好了解及实现的标准。最主要的是涡流盘副的啮合厚度不好控制，它是由涡流盘的平面曲线、质材、升温、外观正确处理等多方面原因购成的。它也是规定要求设计的考生与工艺技术考生一起完工的的关键操作。

3、涡旋真空泵的工艺性

        涡流式泵动盘和静盘的啮合是泵的技术性内在，其板材要能衡量在高相较健身经济条件下可以耐超高温环境天气，耐腐损损和自润滑情况油的作用，另外要有良好的的激光生产性。涡流式盘副的激光生产精确和率也就是一个严重要的一部分，必须用数铣上用车床，有一次装卡激光生产达成，能衡量平面曲线和精确。可能涡流式盘副的特俗健身原因，板材要路经适度的外表面解决，以到达耐超高温环境天气，耐腐损损和自润滑情况油的作用。
