为了尽量使罗茨泵机组的体积小些，可设法使待抽的蒸汽在进入罗茨泵机组之前冷凝，这样剩下来的就是非可凝性气体和微量残余蒸汽。气体降温后在相同压力下体积也减小。所以冷凝后所需抽气量减小，相应地罗茨泵机组也可以选得小一些。

　　采用哪种方式较经济？应视其具体情况而定，举例说明如下：

　　冷凝蒸汽有两种方式：一种是安装一台冷却装置，另一种是在机组的高压级中装一台冷凝器，以便能用普通的水冷却。

　　其系统需要每小时抽除50kg的水蒸汽量，在吸入压力为1Torr时的容积流量为50000m3/h。

　　1)要抽吸上述的水蒸汽量，需要三个罗茨泵串联，并用一台水环泵作前级组成的机组，该机组的总功率90kW。

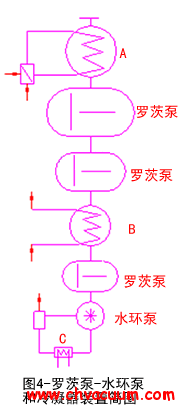

　　2）为了使蒸汽在到达真空泵之前冷凝，就要在位于A处装一个冷凝器和一个功率为30000kcal/h的冷却装置，如图4所示。在1Torr的吸入压力下，水蒸汽的冷凝温度均为-19℃，为了能保证连续工作，应取冷凝装置的冷凝温度为-25℃，且并联安装2台冷凝器。根据非冷凝气体的组成部分计算得，真空泵的抽气量就可以降低到1000~2000m3/h，总机组（包括冷凝器的消耗功率）的功率同样是90kW。

　　3）先用罗茨泵抽出水蒸汽，并在45Torr压力下进行冷凝，该压力下有的冷凝温度约为36℃，于是可使冷凝器的冷凝温度保持在30~35℃之间，可用普通冷却水冷却。冷凝器设在B处。这时总功率的消耗为75kW左右。

　　通过上述三组方式的比较可知，第三种方案最好，可减少15kW的动力消耗。

　　综上所述，水蒸汽冷却后只剩下非可凝性气体。在压力很低时，水蒸汽的比容相当大，这些可凝性蒸汽冷凝后，泵所需要的抽气量显然就大为降低了。另外，不论蒸汽是否冷凝，在同样压力下只要气体温度降低，其容积流量就会减少。例如化工流程中200~300℃温度的气体并不少见。若从300℃冷却到50℃之后，干燥空气的容积减少45%左右，这样就可以选择较小容量的抽气真空泵机组装置。
