罗茨泵与前级泵性能关系

2008-11-14 剑气书生 真空技术网整理

          　　机组的性能与罗茨泵的性能密切相关，而罗茨泵的性能又随前级泵的不同而有所不同。

1）是由于罗茨泵的叶片与叶片间、叶片与电机外壳间有着着缝隙，这样有返流有着，而这样返流受出口商压为和出口商压为的关系，纵使是一模一样台罗茨泵，的使用不一样的前级泵时，其抽气传输率也出现所不一样。 　　罗茨泵的抽气强度可由下式决定：

　　 δ＝δ0(P2/P1/K)

　　式中：δ0－设计的抽气速率；

　　　　　P1－进口压力；

　　　　　P2－出口压力；

　　　　　K－一直有常数，由该泵叶轮的图型、齿隙量、叶轮圆内的速度和口经济压力来判定。 　　由上式确知，抽气量遭受到出入口学习重压与原装进口学习重压之比的会影响，亦即若扩大前级泵的抽气传输传输速率，那末罗茨泵的抽气传输传输速率也会增强。 （2）加速度压力差由泵的抽气效率，各齿隙的返总流量，泵体泄露量及高正空侧的放气量所决定的。即：

　　　P0＝(Q1+Q2+Q3)/δ

　　　式中：P0－终极压为； 　　　　 δ－抽气传输率；

　　　　　 Q1－返流量；

　　　　　 Q2－泄漏量；

　　　　　 Q3－放气量。

　　在这些参数中，Q1受排气压力即前级泵的极限压力的影响很大，在用水环泵作前级泵时，罗茨泵的极限压力随水环的饱和蒸汽压的不同而不同。

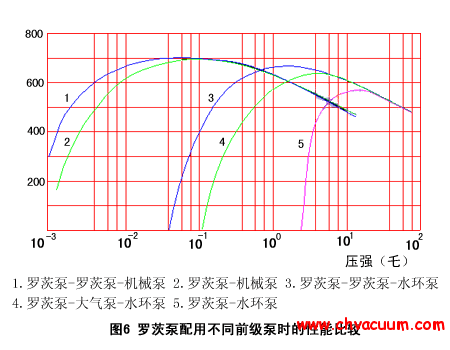

　　图6是用同一台罗茨泵配不同的前级泵时的性能比较。



罗茨泵与前级泵性能关系
          　　从图可见，前级泵的极限真空度愈高时，机组的极限真空度也随之增高；两级罗茨泵串联使用，则能提高机组的极限真空度（实质上就是前一个罗茨泵为后一个罗茨泵的前级泵），且性能曲线平缓扩大，也即使用的范围扩大（由曲线1与2，曲线3与5的比较而得）。机组1、2的曲线大致相同。同样，机组3、4、5的曲线也有相同之处。然而1、2机组曲线和3、4、5机组曲线却是完全不同的两组曲线。这说明对于同一罗茨泵而言，选用不同的前级泵时，其机组的性能曲线有本质的差异。由此可见，前级泵对机组性能有相当大的影响。
