长安小型机械泵泵泵体管壁较薄，精密铸造产出中加容易行成白口安排，会导致之后生产加工制作困难的。本文作者理论研究了能够 彻底除去机械泵泵泵体白口安排的的方式，行之有效彻底除去了白口安排，提升了机械泵泵泵体的生产加工制作性，从而提高了制成品率。

　　随着我国经济的快速发展和科技的不断进步，越来越多的产品需要在真空环境下生产或保存。旋片式真空泵具有体积小尧噪音低等优点，因此在机械尧电子尧冶金尧化工尧石油尧食品及医药等行业得到了广泛应用，随着这些行业的快速发展，对旋片式真空泵的需求量正在快速增长。

　　旋片式抽机械泵的泵体常见用HT200 精铸生產，故有厚度较薄，大个部分厚度在10mm 左右两边，因此在精铸生產中很最易生产白口组识，泵体假如形成白口组识将形成前因后果的车削加工尧铣削和挖孔吃力，频发的可以形成泵体折旧，为除掉旋片式抽机械泵泵体的白口组识，不断提高样品率，本论文探究了热加工实现处理法除掉泵体白口组识的的办法，对热加工实现处理工学艺指标实现了进行，确保了适宜的指标。

1、试验方法

　　1.1、泵体摘取 　　的选择机手工代生产困境的泵体。的选择的泵体在机手工代生产时有很深的振刀表现，已手工代生产处有很深的振纹，或者背景色较亮。泵体挑选好后在振刀内脏器官抽样，磨制后检测的强度，然而再经预磨尧抛光剂尧金属腐蚀后观查金相。随后将抽样后泵体在有所差异运作下完成热外理，外理后在类似内脏器官抽样分別检测的强度，观查金相，然后来确定热外理运作。 　　1.2、强度测试与金相考察 　　密度标准判断选则洛式密度标准计，差别对通常样品尧难机代加工制作样品和热除理后样品采取密度标准公测，并将密度标准换算成布氏密度标准是为了于对比分析，公测报告单见表1。类似查找通常样品尧难机代加工制作样品和热除理后样品采取金相观察植物，金相手机照片见图1。 表1 多种试件材料的对抗强度值(HB)

　　分析图1 的金相张片可就能够看出，正常情况的HT200 金相聚集结构最常见由条状石墨和珠光体组成的，而难机精手工加工的聚集结构中所含严重的渗碳体，但是就能够判别会造成精手工加工难点的最常见原故是泵体聚集结构中所含渗碳体，为消掉体分別在800℃和900℃下对泵体使用。

2、热处理工艺参数的确定

　　为研究综述靠谱的热整理温，各是在800℃和900℃有两种温下对泵体做好了热处理回火。热处理回火基本参数见表2。

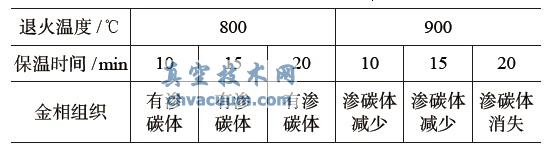

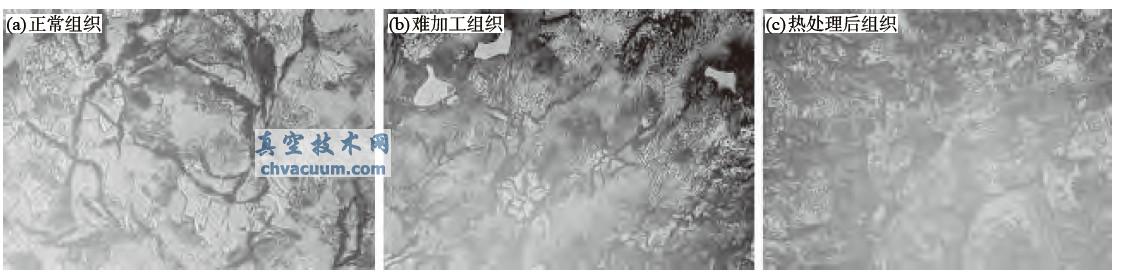

图1 与众不同岩样的金相图片　400 表2 降温工艺设计指标

　　在泵体难生产制作一些的同时区域划分拿掉两个坯料，1块在800℃降温，不同保溫10~15 和20min，另1块在900℃降温，不同保溫10尧15 和20min，在此之后不同校正对抗强度并分析金相，太顺利通过更加分析看见，800℃降温后坯料对抗强度为之缩减但不清晰，金相中仍有渗碳体，而在900℃降温，日期较多日渗碳体清晰缩短，降温20min 后，坯料对抗强度清晰骤降，金相中渗碳体完全性消掉，由于以后将热治疗技术指标指标判定为在900℃降温20min。判定技术指标指标后，选定详尽的不可生产制作的泵体开展布局热治疗，热治疗后开展机生产制作，生产制作太顺利，不可生产制作的后果消散。

3、结语

　　实现热除理可有效果消去旋片式抽机械泵泵体中的白口聚集，在900℃淬火20min，旋片式抽机械泵泵体中的白口聚集能压根消失了，其机制作机械性能能够明星有效改善，通过率能够增长。
