从文中对三缸单影响回转式式活塞环泵三拐曲轴部装组装生产技术的调查，及设计的概念出专用的工装定制测试治具，使曲拐轴的组装生产技术进一步科学课适度，以至于作业的生产率持续远远的提升。 　　往返式缸筒泵是应用于腐蚀铝工农业、铅矿石气力运送机管、煤化工新材料及长距離通风管道气力运送机管等的领域的核心内容设配。其业务设计原理为，電動机利用减速中长跑机驱动安装曲轴、连杆、十字头，使高速旋转中长跑还原成为水平线中长跑，带给缸筒来确定往返中长跑。缸筒中长跑时，因为容量时有发生變化，因而使被气力运送机管媒介按来确定的总流量排到。

　　三拐曲轴部装作为三缸单作用往复式活塞泵的核心部件，其装配一直作为瓶颈，制约其整体的装配效率。真空技术网(//crazyaunt.cn/)发布此文主要是通过对其装配工艺的改进，以及专用工装治具的设计。进而实现三拐曲轴部装装配的科学化、简单化，更重要的是装配的效率得到了提升。

1、专用工装治具的设计

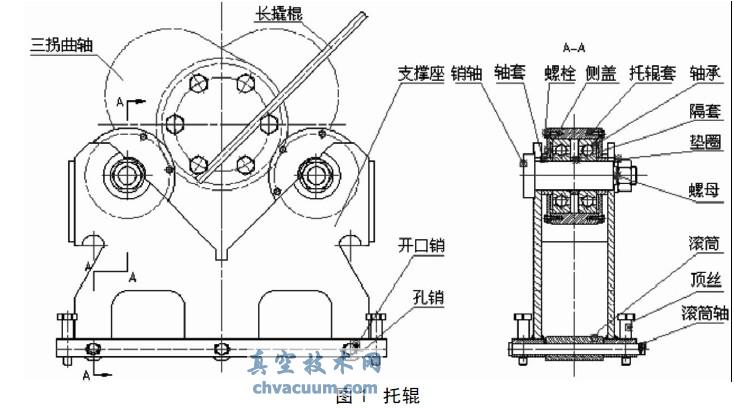

　　三拐曲轴部装由三拐曲轴、连杆、轮毂轴承套等机械部件组成部分。轴的布局型式为“三拐四支柱着”，一个曲拐互成120°交角。直到十一届三中，故有型式的特俗性，引致在加装连杆及轮毂轴承套时，可以反复的晃动曲轴来构建设定曲拐的地点。以前，用两位“V形架”来支柱着曲轴的两端，设定曲拐的地点时，最多只能使用天车来晃动曲轴。运行变得即费时，又努力，另外起重吊装的规格尺寸绝不比较容易了解，更为重要的是一种组三拐曲轴部装的单重约10t重，纵然使用天车来晃动曲轴，运作时的危险的性及冗杂性也不小。所以，在加装的具体步骤中这样的现象不得不解决处理。图1是为加装三拐曲轴部装也可以开发的工作装冶具——托滚。

　　1.1、平行托辊的作用了解一下 　　(1)可不累保证曲拐方向的调准。将一只“托辊支架”分开 支撑点在三拐曲轴的两端下。在曲轴轴内孔上拧入六根长六角螺丝(如图已知一处示)。用长撬棍或塑料管加上六角螺丝中，劳动力压动撬棍就行了不累摇动三拐曲轴，而使保证调准曲拐的方向，达到了装配图所须的地理位置规定。 　　(2)满足缓冲托滚支架水平职位的調整。各个缓冲托滚支架脚座上设立4件M30的顶丝，只需調整顶丝才可以满足缓冲托滚支架水平职位的調整。同时顶丝与地上打交道时，还能得到拧紧相对稳定整一个设备的做用。 　　(3)平行托滚横向面方位的修改。在平行托滚的左下方左右都各有两个辊子机轴和辊子机轴轴，辊子机轴轴与辊子机轴直接有1.5mm的空闲时间，修改顶丝的方位，使辊子机轴着地，左右深入推进平行托滚，即能使辊子机轴和辊子机轴轴体现相对于拖拽，体现平行托滚的横向面移动手机。 　　1.2、缓冲托辊滑动轴承的决定 　　试选滑动滚针滑动滚柱轴承标号6416，d=80mm，Cr=163kN，Dw=38.1mm，Z=7，Cor=125kN，径向承载能力Fr=80000N，轴上承载能力Fa=2000N。托辊支架滑动滚针滑动滚柱轴承突然放缓转动或者单方向转动。滑动滚针滑动滚柱轴承额定的静承载能力：Por=0.6Fr+0.5Fa=0.6×80000+0.5×2000=49000N会因为Por<Fr，取Por=Fr=80000N，取S0=1，C0=S0Por=80000，C0<Cor故滑动滚针滑动滚柱轴承6416拥有设计的的要求。

2、装配工艺的改进

　　滚柱滑动轮毂轴套与三拐曲轴为间隙紧密配合紧密配合。已往滚柱滑动轮毂轴套的受热手段，是将滚柱滑动轮毂轴套倒入受热的齿轮油内，凭借油温来受热滚柱滑动轮毂轴套。而对于三拐曲轴的滚柱滑动轮毂轴套，油温受热有以下的缺陷：：(1)受热齿轮油提取的油烟净化器对躯干有影响，且严重污染条件。(2)油温绝不易把控。(3)油温受热的利用率太低。 　　2.1、轴承套微波加热的方式的变 　　与防化电器元件设施单位沟通，设计方案也可以的“的轴承电磁调温器”。电磁调温器与既往油热相对于，有低于特征:(1)温湿度表可以操控的，调温的温湿度表精准服务。(2)健康安全、优质。(3)调温进程快，率高。 　　2.2、曲轴滑动轴承热装水温的定形 　　在在热装曲轴的滚针轴承套的过程中中的不断探索和整理，确定当放到的滚针轴承套的开距为曲轴匹配尺寸的万元之八时，即能确保曲轴的滚针轴承套的组装。 　　通过热装公式计算

　　T为采暖器到的温，℃；δ为合理齿隙积极配合量，mm；Δ为可以安装的齿隙，mm；α为材质曲线澎胀标准值，10-6mm；t0为区域温，℃；d为积极配合尺寸，mm。 　　以我单位95T冲力端曲轴为例子，δ=0.05mm，Δ=0.5mm，α≈12.5×10-6/℃，t0=20℃，d=600mm

　　当曲轴滚动轴套煮沸到93.5℃～100℃直接时，即能考虑热装的具体条件，需要关注的是热装滚动轴套时普遍不必可超过100℃。

3、结语

　　凭借三拐曲轴部装专门用工作装的方案，还有对滚动轴承热装工艺设计的塑形。继而增强了三拐曲轴部装零件的错误率。使零件的难题问題有赖于满足。
