本文重点介绍了作者在实际应用过程中设计的两种真空正压转轴密封结构、性能及特点。利用胶芯弹性盘根作为密封材料设计的新型填料转轴密封结构，在1.3×10- 4 Pa~2.5 MPa 较宽的压力范围内具有极佳的密封性能，结构具有低摩擦、低漏率、无污染的特性，自润滑性能良好，密封效果持久可靠。

　　真空气氛热处理、真空高压气淬等真空热处理设备中用到将运动引入真空室的转轴密封结构。这种密封结构要求具有双向密封性能，即设备抽真空时，转轴密封结构要求按真空容器承受0.1 MPa 的外压，有较低的漏气率，保证设备达到所需要的真空度。同时，在抽空结束向真空室体内充入保护气体或淬火气体时，转轴密封结构要求按压力容器承受一定的内压，保证设备内的气体不发生泄漏。

　　这个双线隔绝成分是真空室转动轴隔绝成分与有压力转动轴隔绝成分的能力构建，都是种应运性性转动轴隔绝能力，小编在实际效果应运中对这个隔绝能力及成分参与新一些研究方案，我们作以说说。 1、正空齿轮封好分享

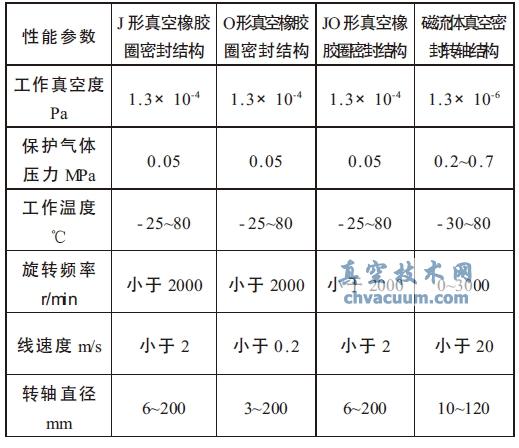

　　真空转轴密封具有代表性的结构是真空橡胶密封和磁流体密封。其性能特点如表1 所示。从表1 可以看出，对于轴径在200 mm 以上，耐压1.0 MPa 以上的真空正压双向转轴密封结构介绍较少。

表1 适用蒸空齿轮密封胶架构的耐热性的特点

2、压延成型弹性填料封密

　　作者在设计主轴直径大于200 mm，转速在0 r/min ~3 r/min 之间柔性可调的转轴密封结构时，采用成型填料密封结构来满足1.3×10^{- 3} Pa~1.0 MPa 范围内的转轴的密封性能。其结构见图1 所示。

(1) 隔绝圈的的并选择

　　该结构的密封圈选用U 形聚四氟乙烯，聚四氟乙烯有很低的摩擦系数， 良好的自润滑性、耐水性、抗老化性以及加工性能好的特点。由于存在耐磨性不高、刚性差、弹性小、唇口容易翻转等缺点， 采用铜压环来克服聚四氟乙烯不足之处， 且使U 形密封圈的弹性分布趋于均匀。

(2) 封口圈的受压分享 　　该组成分为鲍尔环塑料填料封口盖自紧式， 是使用实验室气体压差Pi 真接使用于鲍尔环塑料填料封口盖web前端上，以提生在物质顶部的U 型封口圈受的压紧力，也使压紧力Pg 沿载荷地域分布渐趋于适当合理，当物质压差Pi 上升时，一些使用将更强。分为正负极3 组封口圈， 即能下降每只圈的供电量又能提生其击穿电压功能。只不过一队圈接触不良， 别的队还就能够本职工作， 而提生了封口的信得过性， 延长至了使用期限。

　　经试验检测，该结构满足了1.3×10^{- 3} Pa~1.0MPa范围内转轴的密封要求。由于聚四氟乙烯自身的缺点，弹性和压缩性不如橡胶，当压力低于1.3×10^{- 3} Pa 时，该结构的密封效果明显降低。

结论怎么写

　　通过对填料密封装置进行改进，满足了大型主轴旋转真空正压的双向密封性能和要求。采用胶芯弹性盘根作为密封材料的新型填料转轴密封结构，在1.3×10^{- 4} Pa 至2.5 MPa 较宽的压力范围内具有极佳的密封性能，结构具有低摩擦、低漏率、无污染的特性，自润滑性能良好，密封效果持久可靠。跟磁流体转轴密封结构相比，降低了真空热处理设备的使用和维护成本。

学习期刊论文

　　[1] 徐灏.密封[M].北京：冶金工业出版社，2002.
　　[2] 达道安.真空设计手册.3 版[M].北京：国防工业出版社，2004.
　　[3] 徐成海.真空工程技术[M]. 北京：化学工业出版社，2006.
　　[4] 张以忱, 黄英. 真空材料[M]. 北京：冶金工业出版社，2005.
　　[5] 陈静媛. 离心式清水泵填料密封装置密封性能分析[J]. 煤矿机械, 2003，(12)：44.
　　[6] 鹿彪, 等. 热弹性填料密封装置的设计[J]. 阀门，1997,(3).
