真空磁流体轴密封的整体结构如图41所示。

图41：真空转轴密封装置的常用形式

     磁性流体位于两个支撑轴承的一侧，轴承可以采取润滑措施。磁流体转轴密封部位通常采用的几种结构形式如图42所示。

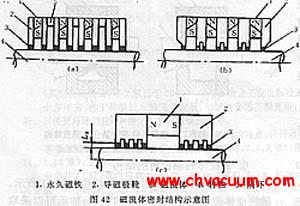

图42：磁流体密封结构示意图

由于图40所示的磁流体单极靴密封结构耐压能力小，不能承受一个大气压的压差，所以用于真空转轴密封必须采用多级极靴结构。

图 42（a）所示的磁流体密封采用多个磁铁，每个磁铁与其对应的一对极靴构成各自独立的磁回路，各回路间采用不导磁的隔垫隔开。

图42（b）则没有使用不导磁的隔垫。

图42（c）只使用一个磁铁，是一种单磁路多级磁流体密封结构。

这种结构性能完善，结构简单，适用广泛，是实践中大量采用的结构形式。这里以此种形式作为基本结构，对其设计计算方法给予介绍。
