田湾核电站主蒸汽系统的主蒸汽隔离阀前设有主蒸汽大气释放系统,以防止二回路主蒸汽系统超压,避免主蒸汽安全阀的动作。主蒸汽大气释放系统中安装了先导式介质自驱动快速动作隔离阀,其先导阀为电磁先导阀,该阀在机组热态试验及功率调试运行期间出现了阀芯磨损的故障,导致机组被迫停机进行缺陷处理,对整个试验的进程产生了严重影响。通过对故障部件的检查和分析, 对其结构做了改进,使试验正常进行。

隔离阀工作原理

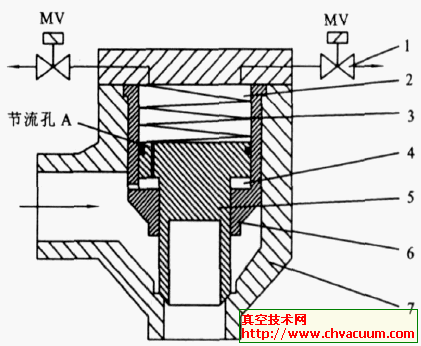

       先导式大气释放隔离阀(图1)由一个带活塞腔的主阀和联通活塞腔的两个互为备用的电磁先导阀组成。

11MV电磁先导阀　21UPC阀芯活塞上腔　31 弹簧　41LPC下腔 51 阀芯　61 阀芯导向套　71 阀体

图1 　大气释放隔离阀

        系统介质通过节流孔A进入隔离阀上腔,在电磁先导阀关闭的情况下,上腔压力等于系统压力,上腔压力作用在活塞上产生向下的力压紧阀芯,从而使阀芯与阀座密封面精密贴合,阀门保持关闭。

       当先导阀电磁头通电时,电磁头产生的提升力打开先导阀,将隔离阀上腔的介质排放掉,由于先导阀排放介质的速度大于从节流孔进介质的速度,上腔压力下降,下腔的作用力使阀芯快速打开。需要大气释放隔离阀保持开启状态时,电磁先导阀需要持续开启并将通过节流孔A进入上腔的系统介质排放掉。
