自然循环瓣阀是中国先进研究堆工程(CARR)堆芯非能动余热排出系统的关键设备,对保证反应堆的安全具有重要意义。根据总体设计要求,该设备为非能动型阀门,即阀门的开启或关闭由系统内的压力变化来控制,不需要外界提供能源来驱动。瓣阀在结构形式上与旋启式止回阀类似,但二者的使用工况显著不同。止回阀的功能主要是防止管路中的流体介质发生倒流,而瓣阀内的流体介质无反向流动。瓣阀作为新型反应堆的专用部件,是一种特殊类型的自动阀门,需要专门研制。

瓣阀的功能要求和主要技术指标

      瓣阀安装在反应堆水池内约513m标高处的导流箱上。瓣阀浸没在反应堆水池的水面以下。按照CARR系统总体设计要求,对瓣阀的功能也提出了相应的要求。

      ①在反应堆强迫循环工况下(即主泵或应急泵运行情况下),瓣阀保持关闭状态。

      ②在反应堆自然循环工况下,必须维持开启状态。

      ③当上述两种工况改变时,瓣阀的开启和关闭动作应正确、灵活、可靠。

     ④瓣阀在安装调试时应具有一定的调节能力,可通过粗调和微调机构,调整瓣阀关闭和开启时的所需压差值。

     根据规定,瓣阀安全等级为SC -2级, 质保等级为QA1,规范Ⅱ级,适用规范为GB/T16702-1996C篇,抗震类别为I类(表1) 。

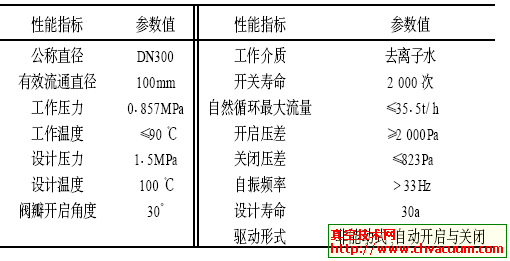

表1 　瓣阀主要技术指标
