阀体壁厚

主阀阀体为圆筒形厚壁阀体, 其壁厚SB为

式中SB———阀体壁厚,mm

Dn ———设计给定, mm

K0 ———阀体外径与内径之比

[σ] ———材料的许用应力,取σb/4125与σs/213中较小值, MPa

σb ———常温下材料的抗拉极限强度, MPa

σs ———常温下材料的屈服极限强度, MPa

C ———铸造偏差及介质腐蚀余量, mm

主阀瓣

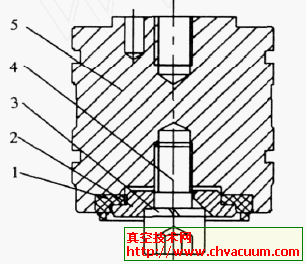

11 密封圈　21 密封圈压板　31 垫圈　41 螺钉　51 主阀瓣

图4 　主阀瓣组件

        主阀瓣结构见图4,根据介质压力高达23105～2713MPa ,介质温度≤45℃,主阀瓣的密封圈由原来的PTFE(一般用于中、低压先导式安全阀)改为R-PTFE(增强聚四氟乙烯) 。PTFE在介质压力的作用下容易产生冷流现象,其硬度、抗压强度都低于R-PTFE。一旦管道介质压力异常,主阀瓣反复起跳几次后,原来PTFE 密封圈凸起的部分将不复存在,主阀瓣将失去PTFE的软密封功能,而产生渗漏。

        A46F-320DN50先导式安全阀通过在采集天然气的高压井口长期使用确认,当介质压力达到设定的整定压力时,主阀瓣迅速开启,当介质压力降到设定的整定压力的≤90%时,主阀瓣迅速回座,密封性能好,安全可靠,达到了相关标准和工况系统的要求。
