对于HH级酸性环境工作的阀杆，由于其接触酸性介质，按照API6A规范，应采用耐蚀合金而不能采用常用的沉淀硬化不锈钢如17-4PH不锈钢等。结合阀杆强度要求及耐H2S腐蚀要求，按照NACE0175标准，选用镍基合金Inconel718做为高压、大口径阀门的阀杆材料，该材料的化学成分如表1，经固溶+时效硬化处理，抗拉强度大于1034MPa，屈服强度827～1000MPa，硬度34～40HRC，在保证防腐的前提下提供了很高的强度，对于性能级别为PR1的产品，该材料完全满足设计与使用要求。而对于PR2级别产品，由于阀杆特别是阀杆螺纹部位工作状况恶劣，高比压、干摩擦，因而需通过表面处理，提高表面硬度以增加耐磨性。

　　采油、采气水塔用超低压、大內径平板等调节阀 ，采用了API6A管理规范，其稳定任务汽压15000psi(相对于105MPa)，內径Φ180mm，的原原料职别为HH(较高职别，支持于弱酸性条件)，稳定温暖职别为U级(温暖区间：-18～121℃)，好车辆特点职别为PR2级。应先，因其任务在超低压阶段下，又因內径大，调节阀 的按钮按钮打开扭矩大，比较是好车辆在做PR2职别特点检验的高低温制冷的效果检验时，在121℃的汽压检验具体情况下，为气态材质、无防锈液、干静摩擦阶段，调节阀 的按钮按钮打开扭矩急骤扩大，按钮按钮打开扭矩是平時的2～3倍，且还要实施20次以上的多次检验，那么，对阀杆的原原料的程度强调了较高的标准，同样阀杆螺牙外表面的标准很高的氏硬度以提高了抗磨性。 　　这来说HH级咸性坏境业务的阀杆，致使其沾染咸性物料，能够 API6A管理规范，应假设按照耐蚀和金而并不能假设按照施用的沉定疏松不绣钢如17-4PH不绣钢等。依照阀杆难度的耍求及耐H2S浸蚀的耍求，能够 NACE0175规则，备选镍基和金Inconel718当做高压低压、大管球阀的阀杆的原的好产品，该的原的好产品的电学好分如表1，经固溶+时效性疏松解决，拉伸难度难度多于1034MPa，屈服效果难度827～1000MPa，光洁度34～40HRC，在确认防锈的首先下具备了很高的难度，这来说耐腐性等级分类为PR1的的好产品，该的原的好产品是满意装修设计与施用的耍求。而这来说PR2等级分类的好产品，致使阀杆特备是阀杆螺纹标准连接业务境况苛刻，高比压、干磨蹭，然而需能够 外层解决，提高自己外层光洁度以加大耐腐性。

1、试验材料及方法

　　Inconel718硬质不锈钢相同于国外的GH169硬质不锈钢，Cr、Ni水平较高，是种追诉时效通户高温天气镍基硬质不锈钢，其主要化学上因素见表1。而使界面钝化，常规有机废气气体实际效果很烂；QPQ操作后的化学物质层钢板厚度<10μm，且界面层不光滑性不行，脆性断裂大，不满合操作链传动内螺纹，因为使用辉光铁离子渗氮展开操作。 表1 Inconel718镍基合金类的催化成份(质量水平评分，%) 　　1.1、渗氮机械设备与技艺 　　适用辉光，额定功率本职工作温<750℃，人体极限负压度≤6.67Pa。铁阳离子渗氮新制作工艺步奏见表2，其中的的制作工艺3，抽负压和除去钝化膜环节很的关键。适用570℃×8h及610℃×8h四种不一新制作工艺参与铁阳离子渗氮。 　　1.2、特点检侧 　　选用UXC型高倍显微镜对阴离子渗氮件外面显微企业参与留意及手机拍照。选用显微抗拉强度计参与抗拉强度公测仪，每一家试板在3个差异点公测仪抗拉强度，每一家点上校正3个值参与差不多，因而之后得见的试板外面抗拉强度参考值9次校正的差不多值。

2、结果与分析

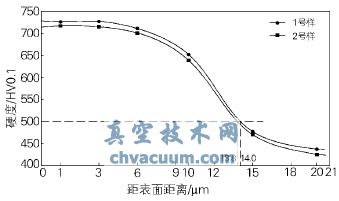

　　经历阴阳铝离子渗氮后的岩样，外面为灰白色，随着里层安排不高密度(体视显微镜下留意)，之所以外面抛光进行处理后软件测试洛氏硬度标准，数据见表3。从表3能否得知，经历阴阳铝离子渗氮进行处理的Inconel718合金属的外面洛氏硬度标准到了很大的升高。 表2 辉光化合物渗氮方法流量 表3 差异温下阴阳离子渗氮Inconel718硬质合金的表面层密度(HV0.1) 　　所采用UXC型显微镜观看对亚铁离子渗氮层去观看，渗氮层有明星的界限，610℃×8h渗氮的渗层纵深约10～15μm，570℃×8h渗氮的约5～8μm。用显微氏硬度标准标准计软件测试610℃×8h渗氮层的氏硬度标准标准规划范围，渗氮层纵深约为13.8μm(见图1)，氏硬度标准标准等度较缓，规划范围合理的，需求抗磨的选择必须。 图1 610℃×8h渗氮样品的渗氮层对抗强度占比

3、结论

　　Inconel718镍基镁合金借助610℃×8h亚铁离子渗氮，的表面氏硬度电动车续航720HV0.1之间，总渗层深度的电动车续航10～15μm，能满意阀杆用料高強度、耐灼伤及高耐磨的让。
