使用NH3在氮化炉中对纯钛铸件进行辉光等离子渗氮。分别应用X线衍射仪XRD、显微硬度计、扫描电镜、摩擦磨损实验及电化学实验研究等离子渗氮对纯钛铸件机械性能、摩擦学性能、耐腐蚀性的影响。铸造纯钛表面氮化处理后,颜色呈暗金黄色,表面由TiN、Ti-N 相及氮在钛中的固溶体α- Ti (N) 组成,显微硬度、耐磨性显著提高,在人工唾液中的耐腐蚀性亦明显提高。

　　钛及钛碳素钢拥有充分的机械装备测力运行性能,菌物安全性能分析,挺不错的菌物相匹配性,已在国际航天工程科技、军事化及菌物医学专业研究领域行业大量应运 。纯钛在牙齿部位医学专业研究中一般应运于固定的假牙卡子、人为改造冠、固定的桥、移植体及正畸托槽等。但纯钛抗拉强度值高,耐磨涂层性能力较弱。钛拥有充分的耐浸蚀性,一般是主要是因为表明很多层安全稳固而低密度的钝化膜。固定的假牙钛卡子在牙齿部位内行驶功效时(如咬合活动) ,物理受力电流,表明的钝化膜非常容易刮伤,损毁。牙齿部位生态下,含氟牙膏组成成分中的摩擦剂颗料与氟化物组成成分对钝化膜亦很多定的摩擦与浸蚀功用。摩擦与浸蚀融合功用,导致纯钛表明底部形态与空间结构产生改进,铝离子分析出,变厚度增强,大肠杆菌黏附多,经常出现失泽与变暗,会影响其表面与长时间运行。 　　为消除这些故障 ,对其他接触面工程施工方式开始了钻研,如接触面镀聚酯板保护膜( TiN ,DLC) ,物理热整理,亚铁化合物进入等。鉴于钛的光洁度较低,而聚酯板保护膜与钛肌底光洁度的差别太大,保护膜受力分析短路电流时,保护膜与肌底造成不一样的变形,易造成裂开,裂开。保护膜与肌底的热变形数值现实具备不同,会造成保护膜内现实具备热能力,汽车镀膜时接触面层生长发育变迁无常和构成变迁无常可生成本征能力,热能力与本征能力主体包含了保护膜的内能力。过高的内能力减小了膜基相通过构造。等亚铁化合物渗氮就是一种实用的物理热整理方式,拥有渗氮快慢快,热转化率高效优缺点,且辉光充放电可平滑复盖于铝件接触面,实主要用于图案僵化的铝件接触面整理。纯钛接触面渗氮整理后,接触面出现了带有TiN的氮化层,渗氮层与肌底中间也没有不不断操作界面,相通过构造高,增进了纯钛的光洁度,高耐碱性与耐锈蚀性。 　　本实践设计口腔纯钛表皮采取辉光等化合物氮化解决后,对其表皮密度、高耐的腐蚀性、疲倦承载力和耐的腐蚀性的决定,为加强牙齿钛电气支架的性能指标和选择耐用度供给检查指导。

1、实验

　　软件应用LZ - 2 型抽蒸空的压力抽滤口腔门诊铸钛机,以正硅酸乙酯和锆英石内包埋,氧化反应铝挂砂,磷酸委外埋,设计10mm ×10mm ×3mm 的纯钛铸件。钛铸件顺序做好喷砂、物理打磨抛光、二甲苯高周波刷洗后,在辉光等化合物氮化炉中做好渗氮清理, 装置辉微电子技术压700V ,辉微电子技术流13A～15A ,炉内抽蒸空度为300Pa ,渗氮温湿度为700 ℃,实验室气体为NH3 ,渗氮期限各自为1h～4h。 　　纯钛铸件等铁离子渗氮加工后,各是以扫描软件电镜查看渗氮层外层、坡面形貌,显微光洁度仪测量方法光洁度,X放射性元素衍射仪探讨渗氮层的相结构类型,摩擦磨损情况實驗机考核耐腐性,电无机化学测验仪探讨耐腐化性。

2、结果与讨论

2.1、渗氮层接触面形貌通过观察 　　钛试件渗氮后,呈暗金灿色,红的颜色不光滑,最靠近周围环节红的颜色变浅,这里是由辉光等阳离子氮化方式中的“周围不确定性”有的。面上环节凸显灰灰黑色,是会因为在渗氮炉中造成了碳的弄脏。扫描软件电镜乐观察到渗氮层面上大量氮化钛晶粒大小,能谱进行分析(图2)可确认了这一个最后。 　　钛表皮上等化合物氮化后,扫码电镜关注横剖面形貌,钛表皮上见到四层更加均匀而紧密的的渗氮层。渗氮层宽度随渗氮时候的延时开始变厚,等化合物氮化4h 后,渗氮层宽度约40μm～50μm ,见图3. 2.2、X射线衍射概述 　　appXRD 仪定性分析渗氮层的相形式,见图4。纯钛铸件等铁亚铁正离子氮化正确处理后,外壁为多相形式。钛试件等铁亚铁正离子氮化步骤中,氮先是向钛基体粘附作用组成摩擦固溶体α- TiN ,于是在钛外壁组成氮粘附作用层。随之渗氮时的调长,当氮在钛的晶格摩擦以达到饱满时,在含离氮气体与钛基体的操作界面转为Ti-N 相,Ti-N可再次发生相变,进一大步转换成为TiN 相。对此,等铁亚铁正离子氮化在钛外壁组成了渗氮软型层(是指Ti-N 和TiN相) 和氮粘附作用层(氮在钛中的固溶体) 。

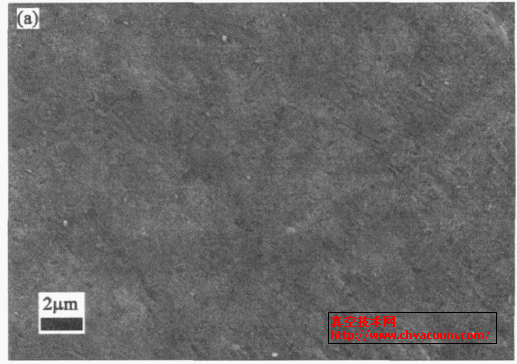

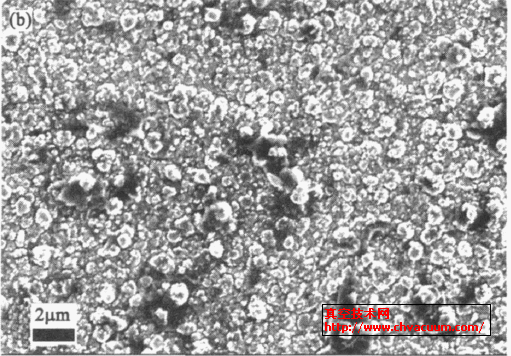

图1 　钛试件界面形貌×2000 (a) 未渗氮钛试件(b) 渗氮2h 后界面形貌

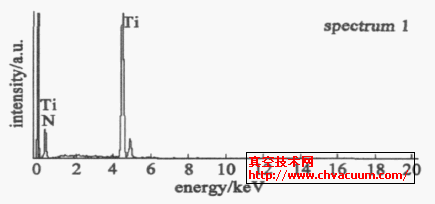

图2 　渗氮层晶粒EDS能谱分析结果

2.3、渗氮层的显微坚硬程度 　　以显微抗拉强度仪检测渗氮层抗拉强度,其次从渗氮层从外表向钛基体检测抗拉强度,负荷为200g ,数据加载15s ,测出距从外表不一样的间隔的显微抗拉强度布置值。 　　钛渗氮前显微洛氏密度为198HV - 240HV ,渗氮后为630HV - 870HV。等阴阳离子渗氮后,钛外观显微洛氏密度很深增加,这具体是因此时刻推移氮分子进来钛基内部部诞生固溶強化装备,时候氮分子与钛成型氮化物的弥散相,诞生弥散強化装备。从图5 可不可以发现,因此时刻推移渗氮时刻的加长,钛外观的洛氏密度频频增长,具体因为是因此时刻推移渗氮时刻的加长,渗氮层层厚频频增宽。图6显示信息: 相邻渗氮包覆型层的钛基体洛氏密度较高( >800HV) ,远距离渗氮包覆型层越远,洛氏密度越低。因此时刻推移渗氢包覆型层由TiN 和Ti2N 相构成的,氮粘附层由氮在α- Ti中的固溶体α- Ti (N) 构成的,TiN 和Ti2N 洛氏密度多于氮在α- Ti 中的固溶体α- TiN ,氮的固溶強化装备的作用让 粘附层洛氏密度多于基体纯钛,因为洛氏密度从渗氮层外观到钛基体频频有效的减小。

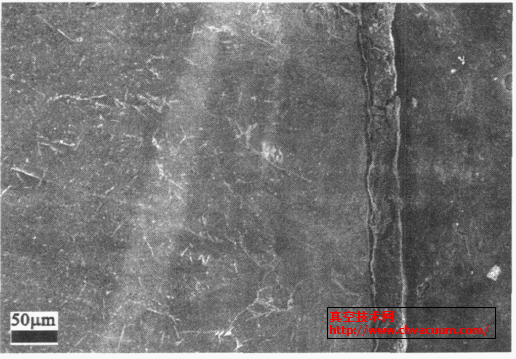

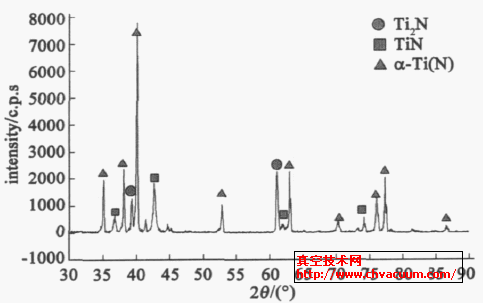

图3 　钛渗氮4h 后纵断面形貌SEM ×500　　图4 　钛等铝离子渗氮2h 后的摄片衍射图

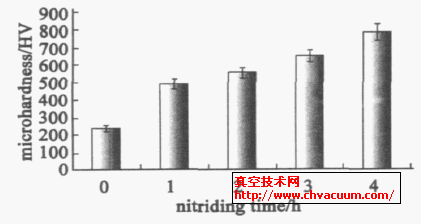

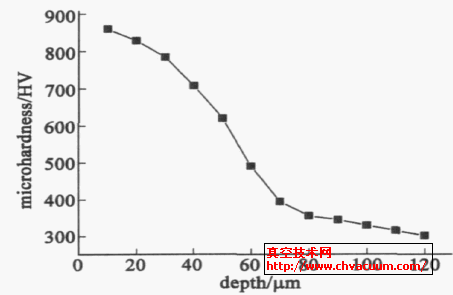

图5 　钛漆层显微对抗强度与渗氮时段的感情　　图6 　钛渗氮4h 后段面的对抗强度分布不均 2.4、防腐蚀损耐热性

　　在MM200 型磨损实验机上进行滑动摩擦磨损试验。磨球为SiC 球,直径5mm ,滑行距离为141m ,载荷分别为10N , 20N , 30N 和40N , 滑动速度为718cm·s ^-1 。耐磨性能的评定采用称重法,以试件在磨损试验前后的重量之差来表示耐磨性能,磨损量采用高精度分析天平称量。

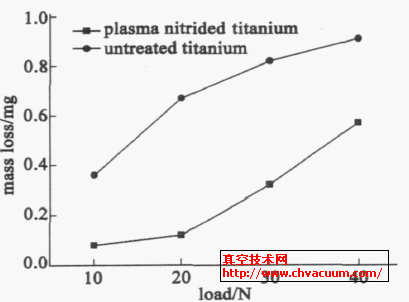

图7 　各种负荷下的刹车盘磨损量　　图8 　钛等阴离子渗氮后阳极极化申请这类卡种曲线提额 　　钛试件等亚铁亚铁离子氮化后,在10N ,20N ,30N 和40N 动载荷下,损耗量均正相关不高于纯钛,见图7。纯钛铸件等亚铁亚铁离子渗氮后,外壁产生渗氮和好层,洛氏硬度改善,且渗氮层与钛基体的切合屈服强度较高,所以抗损耗的性能正相关改善。 2.5、耐蚀化性

　　在PAR273A 电化学测试仪中进行腐蚀实验,试样浸没于盛有500mL 人工唾液的玻璃电解池中,试样暴露面积为0.25cm² ,电解池放入37 ℃恒温水浴箱中。参比电极为饱和甘汞电极(SCE) ,辅助电极为铂电极,工作电极为钛试样。首先将试样浸泡于人工唾液中24h ,使其达到稳定状态。然后开启恒电位仪,设置初始电位- 500mV ,终止电位2000mV ,扫描速度为1mV·s ^-1 。

　　顺利通过阳极极化冲击试验钻研渗氮钛试件在手动津液中的电有机化学行为表现,来研究其在耳鼻喉环镜下的抗冲击性性。从阳极极化申请这类卡种曲线提额图8 能能断定,钛表明等阴离子渗氮后,金属生锈性电位差延伸,阳极感应电流Icorr 减小,极化电阻器变大,同氮化前相比之下,抗冲击性性比较明显延伸,主要的因为是钛表明合成的均匀的非均质的氮化层极具刺激性海量氮化钛相,而氮化钛极具比较好的抗冲击性性。跟着渗氮时光的延伸,钛表明的氮化层慢慢地变厚,故而抗冲击性性慢慢地延伸。

3、结论

　　纯钛铸件外壁等阴阳正离子氮化后,外壁呈淡黑色,注意有TiN 相、Ti-N 相及及氮在钛中的固溶体α- Ti(N) ,显微光洁度与耐氧化性均差异性升高,在人力吐沫中的耐氧化性亦比较突出升高,且耐氧化性、耐氧化性跟随着渗氮事件的增高越来越不断增强。故此,固定义齿钛电气支架过程辉光等阴阳正离子氮化,可改进什么其外壁功能,升高利用壽命。
