1、概述

　　双偏心蝶阀广泛的应用于自来水、电力循环水、石油、化工等领域，常见公称通径DN100mm～DN2000mm，公称压力0.6MPa～1.6MPa，作为调节和截流设备使用。常见材质为高强度灰铁、球墨铸铁。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅速脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。实际加工使用过程中，由于其铸件常常存在组织疏松、气孔等缺陷，造成阀门压力试验时微渗或渗漏。若不进行挽救，报废损失较大。

　　针对这类阀门铸件缺陷，可靠的修复方法之一就是浸渗，它是一种微孔(细缝)渗透密封工艺。将密封介质(通常是低粘度液体)通过自然渗透(即微孔自吸)、抽真空和加压等方法渗入微孔(细缝)中，将缝隙填充满，然后通过自然(室温)、冷却或加热等方法将缝隙里的密封介质固化，达到密封缝隙的作用。

　　浸渗的效果是放到或修复工具纳米纤维从而造成的渗漏。浸渗后不易改进管道铜阀零零件的外观简约时尚长宽比和文件的成分，且耐腐耐含碱提供。一起浸渗技术性应对了渗漏此后，不要超额增强铸件焊接钢管壁厚来防漏，可下降食品自重，节约开支文件。食品浸渗后经产品考验完全符合JB/T 9092-1999管道铜阀的产品考验与可靠性试验技术规范特殊要求。

2、浸渗剂的选用

　　2.、浸渗剂品类 　　2.1.1、硅化物浸渗剂 　　硅化物浸渗剂关键组成的成分为硅化物硅酸钠，调用好几种硅化物黑色金属盐、动态平衡性高剂、外表面活性酶剂、塑料填料等组成的，呈胶体溶液状或悬浊液状。纯虚函数浸渗剂日常的储存动态平衡性高、保鲜期长、食用不方便，浸渗后的服务耐酸胶泥、耐碱，耐低温性500℃，不宜于0.15mm～0.5mm两者之间的微孔过滤，及长期的反复在250℃～300℃的耐低温的零元件。 　　2.1.2 有机质浸渗剂

　　常用的为甲基丙烯酸单体热水固化型有机浸渗剂，目前广泛使用的为第二代或第三代有机浸渗剂如Impretech YJ-85C，使用时不需要催化剂、洗涤剂、固化剂，在浸渗密封孔隙的较大范围内效果良好。固化后是一种热固型塑料，在温度升高时不会熔化、液化而从工件中流出。浸渗速度快、效率高，浸渗剂固化反应不收缩，固化坚韧、耐老化、耐酸碱，性质稳定、无污染。贮存时注意防止高温环境使浸渗剂失效。其使用温度在-50℃～200℃范围内，适宜于密封不大于0.3mm的细微孔。

2.2、所用点 　　巧妙浸渗剂比生产化学物的浸渗剂高工作效率更高，浸渗更可信度，巧妙浸渗剂100%应用型型，同一存留在螺丝帽孔内的浸渗液在冷一般的水都摇动好几分钟既可以去掉；而生产化学物的浸渗剂中有较多湿气，应用型型后密度抽缩30%左右两，故常是应该2次浸渗。巧妙浸渗的在初期的产出和运转成本投入比生产化学物的浸渗高更多，巧妙浸渗剂市价在13万元/t～15万元/t。生产化学物的浸渗剂市价仅400零元/t～700零元/t。同一巧妙浸渗剂存贮标准要求较高，是应该在8℃～28℃的阴凉处干澡处存贮，要不然浸渗剂会应用型型就失效，国内华南地区秋冬热度重视多于30℃。另一巧妙浸渗剂对眼有的刺激的作用，如若触碰你眼应尽快自来水清理并且做好医学办理。 　　对于各个面确定，应用高分子浸渗剂当做双剪力阀门铸件浸渗剂。

3、双偏心蝶阀铸铁件浸渗工艺

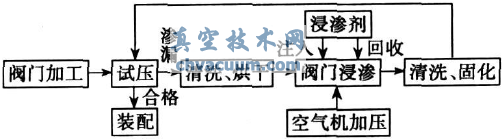

　　技术流程步骤见图1。 图1 双偏心轮球阀球铁件浸渗加工注意事项图 3.1、前解决 　　的洗涤，鉴于浸渗剂是反复的选择，为保障不水污染浸渗剂，首要移除零部件外表面的油渍。通常情况分为水剂的洗涤剂、碱液，这对油渍重要的宜三次的洗涤，随后用白水擦拭干净的。 　　真空干燥，双反力碟阀伐门施用出水量打压检漏，打压后的渗漏伐门铸件其松疏处与孔洞内都水量的会存在，会直接浸渗时其会阻拦浸渗中浸渗剂入驻间隙，出现浸渗异常情况，施用干燥箱120℃下真空干燥20min。 3.2、浸渗

　　将阀门铸件装罐，罐内抽真空，真空度-0.9kPa，保持15min，打开浸渗剂注入阀门，浸渗剂在真空负压下吸入罐中，此时要注意控制罐内液面高度，一般完全没过阀门铸件，如双偏心蝶阀铸件渗漏只出现在阀门底部，浸渗液只需没过渗漏部位即可，但不能超过罐内额定高度，避免浸渗剂进入真空泵或压力表中。罐内加压，压力控制在0.4MPa，保持压力20min，迫使浸渗液充分进入孔隙内部(见图2)。

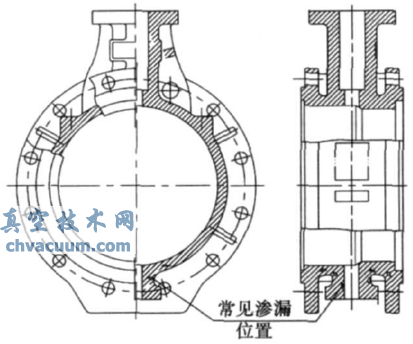

图2 常有渗漏选址构造图 3.3、后办理 　　家电洁净，铜阀取下后，用凉水将外表润湿性的浸渗剂家电洁净净，家电洁净事件不适合较长，解决办法孔洞中浸渗剂被洗出。 　　凝固，凝固利用煮沸凝固，高空吊装闸阀到烘干箱内煮沸至150℃，并保持着30min，搞定后吊出烘干箱肯定冷确即刻。有机物浸渗液的凝固工作中煮沸线速度不宜过快，以至于孔隙率内浸渗剂会起泡数组越界，的影响浸渗成果。浸渗搞定，按闸阀各种经济压力可靠性做实验的时候必须对闸阀通过各种经济压力可靠性做实验的时候。如以及微孔过滤渗漏，可相同上面浸渗工作。

4、结语

　　浸渗的技艺在欧洲中国用于另一种施工工艺技艺而也不是弥补的具体措施，对一部分需要必须射流经济负荷铸件在手工加工前所有实现浸渗。浸渗的技艺在双扁心碟阀不锈钢件应当用后，阀体经济负荷检测合理率由从前75%提高了到90%，经这两年里多的浸渗件实用监视调研，未表明浸渗后的阀体有浸渗熔化分解、与锅炉炉壁进行剥离，阀体再次冒出渗漏表现。阀体性能方面动态平衡，办公动态平衡。
