分折了核级不銹钢结束阀胶封面有氧化的原因分析，评述了模拟系统负荷率下试板的氧化研究进展，简介了加强工艺设备以免胶封面氧化的的办法。

1、概述

　　载止阀以隔绝面设备损伤小，不方便维系等基本特征，广泛性APP在核电站站厂站管路设计中。但某核电站站厂站的核级不透钢载止阀在堆焊的隔绝脸面位产生了很明显氧化( 某些核电站站厂站也随后产生同一种氧化故障 ) ，机械泵高技术网(//crazyaunt.cn/)感觉决定了伐门的服务质量。

2、核级不锈钢截止阀密封面产生锈蚀的原因分析

　　专门针对核级304304不锈钢截至阀堆焊封好面浮锈故障 ，基本从3 个方向实现缘故深入进行数据具体分析。①深入进行数据具体分析阀体和封好脸位的普通机械物质，知道其能不能情况了有不良决定的适应。②深入进行数据具体分析钻研用钢刷的普通机械物质，知道钻研用钢刷能不能对304304不锈钢封好面造变为了环境破坏。③深入进行数据具体分析的过程 施工生产技术设计( 锡焊施工生产技术设计、钻研施工生产技术设计等) 对单向阀的决定。 　　2.1、阀体和密闭面建筑材料 　　使用DN15 不锈钢管到阀( Z2CND18 - 12NS) ，选取光谱分析仪和取末化检的措施对阀体和封闭面用料有机物理药剂学完分采取查重( 表1) 。自测后果意味着，阀体和封闭睑部位的有机物理药剂学完分够满足RCC - M M3301 的特殊要求，有机物理药剂学完分未进行非常不利塑造。 表1 阀体和密封脸型位生物营养成分 Wt%

　　2.2、打造用钢刷 　　选择光谱图仪和取末检查的技术对磨炼用钢刷的普通机械上的组成完成研究进行分析一下( 表2) ，研究进行分析一下最终结果表面，钢刷资料为Fe-Cr-Mn 系奥氏体和马氏体双相304不绣钢。选择304不绣钢刷磨炼304不绣钢高压电动阀门，具有RCC - M 标准规定的想要，且在同样的高压电动阀门的生产制造中也选择了两种原资料的304不绣钢刷创意手工磨炼，未出現密封隔绝薇女坊面部位生锈大问题。普通机械上的组成研究进行分析一下表示304不绣钢刷Mn 含锌量高，Mn 种元素会加强资料的耐用性。 表2 钢刷耐腐蚀因素 Wt%

　　2.3、工艺技术全过程 　　(1) 熔接加工 　　核级铝合金截至阀隔绝脸面位的堆焊 了氩弧电焊工序设备流程评判，且氩弧电焊工序设备流程评判报告格式合乎RCC - M 的标准的必须。隔绝脸面位金相检查但是( 图1) 表述，熔焊区金相进行良好的，热影晌区主要为奥氏体，熔焊区为放凉造成的主要表现的柱状图晶，表述隔绝面的熔电焊工序设备流程一切正常，氩弧焊后的金相优秀，所以正空工序网(//crazyaunt.cn/)指出去掉了氩弧电焊工序设备流程对隔绝面性能的影晌。

图1 封口薇女坊面部位熔焊区金相组识× 100 　　(2) 探索生产工艺 　　①对铜阀微观经济形貌和化学式上基本材料的损害考虑阀体基体各是经由速腾自动档刷打造、電動刷打造、砂轮打造后的岩样采取阅读电镜探讨和化学式上基本材料探讨(图2，表3) 。探讨然而得出结论速腾自动档打造的外层较整齐，電動刷打造的外层次之，砂轮打造的外层最滑。

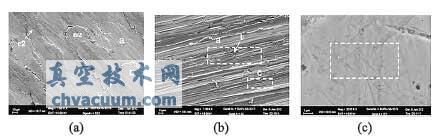

(a) 电动四轮刷教改(b) 砂轮教改(c) 手动操作时刷教改 注: 数字进行标注的选址和一条线区为查重化学物质材料区。 图2 各个打磨解决加工制作工艺 解决过的阀体基体面微形貌 　　根据与表1 中阀体的无机催化好分进行对比性分享，砂轮抛光和手工抛光后的样品接触面无机催化好分与基体装修产品无机催化好分差不多相当，而自动刷抛光后的样品接触面Mn营养成份显著的增多。根据与表2 中钢刷的无机催化好分进行对比性分享，自动刷抛光后的样品接触面浮凸物的Mn 营养成份与自动钢刷的无机催化好分表示。发现髙速启动的电刷抛光伤害了装修产品接触面的钝化膜，并使钢刷的细微碎末局部嵌镶连接在抛光接触面。 表3 差异探索加工制作工艺 解决的气动阀门基体化学上的因素 Wt%

　　②对止回阀基体耐腐蚀的决定 　　结合核电建设学习环境核级不锈钢装饰管吗最迟阀的现场工作中学习环境，选定 Na2S04 + NaCl 防腐烛液虚拟层结防腐烛工程状况。选定 经过了手動刷抛光、抛光、自动刷抛光、抛光、砂轮抛光、抛光和自动刷抛光、抛光后喷丸4 种抛光、抛光加工解决后的岩样虚拟伐门基体。在Na2S04 + NaCl 盐溶液中侵泡72h，虚拟层结防腐烛试验报告( 图3) 。防腐烛最终表面，电刷抛光、抛光的伐门基体岩样经常出现了锈迹斑，其他抛光、抛光加工解决的岩样均无锈迹斑。看得见电刷抛光、抛光加工并不是锈钢装饰管吗最迟阀封闭带封闭带面锈迹产生的通常现象其中之一。

(a) 自動刷抛光处理、抛光(b) 电刷抛光处理、抛光(c) 砂轮抛光处理、抛光(d) 电刷喷丸 图3 不一样研磨艺外理的阀体样品经模拟系统包气防腐蚀后的宏观政策形貌 　　③对密封胶面空间的导致 　　填料密封带面的原创外壁、手動刷打发、电动伸缩刷打发和砂轮打发3 种打发艺操作后的制样，在Na2S04 +NaCl 盐溶液中浸湿72h，仿真十足蚀化应力测试(图4) 。蚀化报告取决于，电刷打发的制样出显了上锈斑，其中打发艺操作的制样均无上锈斑，可見电刷打发艺都不锈钢截止期阀填料密封带面上锈产生了的大部分问题中之一。

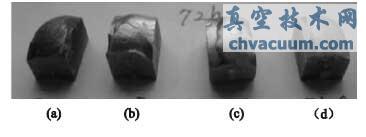

(a) 原来外面(b) 半自动刷钻研处理(c) 电刷钻研处理(d) 砂轮钻研处理 图4 差异打造施工工艺解决的封闭整体位模以空气灼伤后的宏观环境形貌 　　2.4、进行分析 　　依据对阀体和封好带面的催化工业组分概述，所知阀体和封好带刷脸位的催化工业组分未发现不利于转出。依据对抛光处理抛光进行处理、抛光用钢刷的催化工业组分概述，所知钢刷为Fe-Cr-Mn 系奥氏体和马氏体双相不锈钢装饰管吗材料，该钢刷未对不锈钢装饰管吗材料结束阀容易造成环镜损坏。依据对方法进程的概述，去掉了熔接方法对封好带面产品的直接反应。电刷抛光处理抛光进行处理、抛光的坯料生产了氧化斑，其知他抛光处理抛光进行处理、抛光方法进行处理的坯料，属于电刷抛光处理抛光进行处理、抛光后喷丸的坯料均未生产氧化斑，可見电刷抛光处理抛光进行处理、抛光方法不锈钢装饰管吗材料结束阀封好带面氧化生产的主要的主观原因。电刷抛光处理抛光进行处理、抛光损坏了钝化膜，并使钢刷的很小残渣组成部分转出，嵌镶粘牢在抛光处理抛光进行处理、抛光表皮，直接反应了气动高压阀门基体的再钝化，在东部核电站站湿润的环镜下，钢刷残渣与气动高压阀门基体之间意义生产氧化。

3、核级不锈钢截止阀工艺改进及试验验证

　　重要性核级铝合金截止期日阀封好性面生锈难题提升了磨炼生产技术，封好性面收弧处及管道焊面用120#砂纸或60#布轮磨炼。磨炼时特别留意面的光滑衔接，不不可以以显示较显眼的铣削疤痕，会直接磨炼应用过的砂纸、布带( 同一个块可应用各个位置) 不可以从复应用。砂纸磨炼务必戴半指手套，杜绝手与食品会直接使用，解决办法对食品诱发水污染。磨炼后经历过酸洗钝化钝化、洗，定置定期检查封好性面面会不会仍留有使用量的焊被氧化现身变色层和瑕疵，倘若会发现了面来源于这多种情況，须通过60#砂布对其通过磨炼清掉终将出掉，定置检查符合标准。通过新磨炼生产技术处里的调节阀 经历过在Na2S04 + NaCl 稀硫酸中浸水72h 的模以大方被腐蚀实验，未显示生锈，且采取有效新生产技术后，核电建设站用核级铝合金截止期日阀未会发现了生锈情况。

4、结语

　　不断地核电厂建设工业造成的速度快的发展，各管道阀门造成企业也在关键向上研究该如何提升技术，提升事业效果，但在关键向上研究提升技术的同样，也该进一步加强技术可靠性试验与评定标准，逃避所选用的技术对核电厂建设车间装置质有影向。
