300MW机组给水电动闸阀裂纹修补工艺探讨

2013-10-15 李汉清广东省韶关粤江发电有限责任公司

　　面向给水排水智能闸阀阀体裂开使用了补焊性解析，从直播前提条件入手，凭借是真的吗的补激光焊接艺取得成功补焊，为相似型元器件的补焊供给了学习借鉴。

1、裂纹情况概述

　　某电厂锅炉由国内某锅炉厂生产，型号为DG1023/18.2-Ⅱ10，最大连续蒸发量为1025t/h，于2001年3月投产。其给水电动闸阀型号为Z962Y-32，公称通径DN =300mm；该阀门设计公称压力PN=32MPa，重量2901kg；传动方式为电动式。1998年11月由国内某锅炉厂制造，材料为ZG230-450(锅炉厂图纸为WCB，为美国ASME牌号，材料级别相同)。阀体厚度为65～70mm。#10锅炉在2009年5月锅检中检查发现给水电动闸阀阀体进口端上部相贯线部位有裂纹，共有4处裂纹集中点，其裂纹打磨后尺寸最长约110mm，最深约60mm。裂纹大小及走向如图1、图2所示。

阀体裂纹照片

图1　阀体磨痕婚纱照

打磨后外观

图2　磨平后美观

2、裂纹原因分析

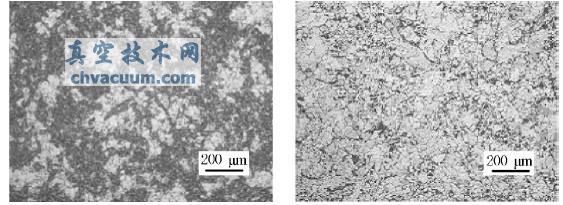

　　对给水排水直流电动闸阀实现金相考察，发现阀体聚集有着不不光滑的后果。图3是阀体1处的金相图片视频，为硕大的珠光体+铁素体，晶内有较多的滑移线。图4是阀体同一部件的金相图片视频，此地晶体多少越来越微小，为细粒状珠光体+铁素体。看不见，2处晶体多少多少想差越来越大。这样，聚集不不光滑易可能会导致使用性能不不光滑。

电动阀阀体一处的金相检查照片

图3　智能阀阀体一道的金相观察照片视频

电动阀阀体另一部位的金相检查照片

图4　直流电动阀阀体另一类局部的金相查检图片视频

3、焊接性分析

　　ZG230-450钢化学物质的成分如表1下图。表1　ZG230-450钢电化学完分

ZG230-450钢化学成分

　　会根据碳当量表达式Ceq=C+Mn/6+(Ni+Cu)/15+(Cr+Mo+V)/5，确定出其碳当量为0.57，氩弧焊工艺设备性差有。阀体氩弧焊钢管壁厚较多，焊后的残留物热热应力大。若通过珠光体焊管的热焊法，焊前都要暖机，焊后需通过低温。在实地现场先决条件下，可能性带来内外线壁高温不更加均匀而加大气温差异热热应力和增加形变，且氩弧焊工艺设备时工艺设备程序众多，工艺设备僵化，工作上先决条件加剧。　　各位用镍材料的特性料的冷焊法，即温度因素低升温，层间温度因素低，焊后温度因素低热进行处理。镍材料的特性料冷焊法的优势是：　　(1)并非做好焊后温度因素过高回拉开帷幕清理，防止出现了因焊后內外壁温度因素不匀而提高的气温应力比；　　(2)镍基对焊件的化学成分禁止波动范围内大，降低了了因对焊制约不相同不良影响对焊件掺水率的失败率；　　(3)镍材料料的热开裂标准值与对接焊缝珠光体钢相近，因此在补焊及运动步骤中引发的残渣载荷和额外增加热载荷均较小；　　(4)随着碳在镍基焊接缝五金中还具有较低的融解特性和外扩散转移作用指数公式，而使避免了碳从珠光体和焊接缝五金接壤处外扩散转移作用所组成的脱碳及增碳取向，减小了随着碳外扩散转移作用有的不恰当的风险；　　(5)镍基焊接件对氢不的敏感，氢的析出度大，有无效防止氢对焊接接头的不良关系。

4、焊前准备

　　(1)坡口切料使用机制方式，定期检查坡口处低合金钢无刮痕、重皮、伤口损害和毛边等缺陷报告；　　(2)维修前需观察维修处能不能仍产生波浪纹，若仍产生波浪纹需将波浪纹齐全除去科管采取维修；　　(3)抛光处理坡口后要将尖锐的处抛光处理至圆润，防范对焊应该力分布对接焊缝所产生延后裂口。

5、焊接工艺

　　使用diy手工弧光焊策略使用补洞，不锈钢焊丝使用AC182(ENiCrFe-3)镍基不锈钢焊丝，其熔敷金属件无机化学完分如表2如图。表2　AC182焊丝熔敷金属材料物理化学完分

AC182焊条熔敷金属化学成分

　　(1)激光焊接原料应为研制厂的质量管理合格率证。　　(2)焊前将AC182不锈钢焊丝经250 ℃烘烤2h，并加在保温层筒内，随用随取。　　(3)补修前将补焊区边上对其进行发动机提前预热，发动机提前预热溫度为100～150℃，恒温施焊。　　(4)悍接时一号层用2.6mm不锈钢焊丝直流电源反接施焊，悍接交流电75～90 A，线的电压20～25 V，悍接转速50～60mm/min；五层及日后主要包括3.2mm 不锈钢焊丝，悍接交流电85～120A，线的电压20～25V，悍接转速55～70mm/min。层间工作温度调控在150～200℃，禁令在被焊结件外面引弧、现场实验交流电或随处悍接为了方便接拉支撑点物。　　(5)选择多层住宅多道激光焊接加工方法，激光焊接加工方法循序下图5图示。不摆动旋转焊丝，高速焊，在保障熔合好的目的下，尽量避免大于低合金钢的热分解量，除框架管道焊接加工外，焊完第一道管道焊接加工后须要风铲不断实施击打，使其管道焊接加工外壁遍布2～4mm的凹坑，在取除焊渣的另外也消减了激光焊接加工方法时会产生的残余物压力。　　(6)补洞的过程中若诞生进气口、夹渣等缺欠，可用到机械设备制造挖补形式返修，方法同上。

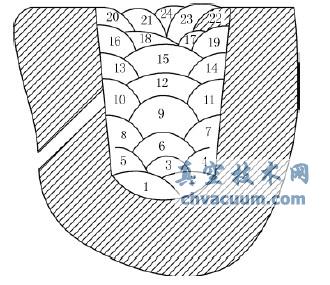

焊接顺序示意图

图5　氩弧焊先后顺序提醒图

6、焊后处理

　　(1)点焊后做热正确处理，工作温度预热至350℃，用隔热棉包括补修地区欣赏这，使其变慢降温至高温；　　(2)将对接对接焊缝磨平至原结构效果图纸文件所的规定的尺寸规格和形壮，对对接对接焊缝区和热印象区对其参与外层填充探伤，连在一起增加镜对其参与估测查，未察觉焊结异常现象。

7、结语

　　启用8个月后，二零零九年2月对该给排水自动闸阀阀体和补焊空间实行了经济质量检定、密度质量检定和金相质量检定。阀体密度大多数都在130～150HB彼此，镍基各种合金补焊空间密度为198HB，密度很顺利，镍基补焊对接焊缝机构很顺利。20十多年4月，在启用了年而后，仍然别的缘由，此蝶阀才被换。实行证明格式，此补焊接艺是现实可行的。
