核电用大口径闸阀关闭件发生热粘连的可能性分析

2014-11-27 殷连波慎江阀门有限公司

　　介绍了核电站用闸阀在高温条件下防止产生热粘连的结构要素，及其防止产生热粘连的理论分析。

1、概述

　　热黏连所指加上件在热度表偏高變化时，五金件外界面上膜被破环，使之与带来初生面直接的了解，五金件趋于回火动态，减低了外界面上洛氏硬度，此外建材升温过高后，以求本区域出现摩擦副对偶外界面上带来熔解，从而促使粘有状况带来或减少，使机一切正常的应用用途受过破环，导致主机械机系统的软件作业意外事故。大內径闸阀是CAP1400 核电建设站产品压缩空气管机系统的软件的关键因素主机械，其设定热度表为350℃、设定重压17.2MPa、运行有机溶剂为空气压缩和含硼水。气动调节阀在机系统的软件中包括起着拨通和断掉有机溶剂的功效。为确认气动调节阀应用效果安全靠普靠普，进口真空技术水平网(//crazyaunt.cn/)指出结合气动调节阀的结构特征优势特点对有很有可能带来热黏连的布位实现必要性的靠普性探讨。

2、结构分析

　　蝶阀由阀体、阀盖、可塑性闸板和高压闸阀等零配件组合而成( 图1) ，电动式提升装置驱动安装。在蝶阀的按钮具体步骤中闸板与相对于应的搞好团结默契件高压闸阀和主导结构的造成相对于的磨擦运转，故而闸板及其搞好团结默契件在水温转变、功效力转变的状态下极具造成粘连怎么办的状态。　　(1) 闸板与高压闸阀　　管道管道阀门启动时，闸板与管道阀门法兰坚持密不可分一致以达到密封盖性以锯断物料。管道管道阀门启动时，闸板在阀杆的的作用下，将沿密封盖性面的切线目标方向轻轻抬起稳步可以脱离管道阀门法兰，以保持物料经营。

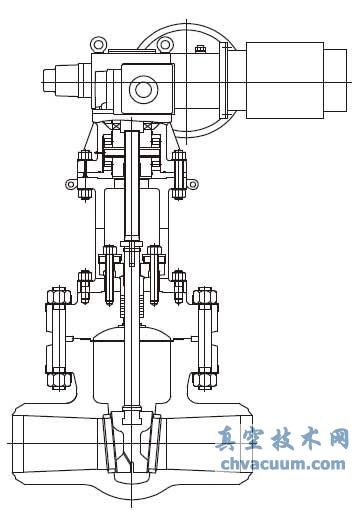

图1 闸阀　　(2) 闸板与阀体　　为体现闸板在阀体中斜面大方向左右运转，及下降闸板与单向阀法兰运转副间完美磨擦而增加封闭选用寿命短，在阀体和闸板上设置很多对支撑构成，闸板支撑表面上堆焊STL 孔状合金材料。单向阀的闸板在单向阀法兰封闭面电脑作业这段长度后与单向阀法兰封闭面脱开( 电脑作业长度与设置判断的搭配高精准度关联) ，闸板导轨槽与阀体导轨面相处，闸板环绕着阀体导轨滚轮，闸板在阀体导轨的导引下完全启用封的基本功能。　　在闸板与阀块及闸板与阀体结构优化沾染的跑步中，均的再次发生了对于热胀冷缩，如跑步件相分属的布料材质、效使劲发展、低温的情况和跑步访问速度等重要因素同样现身了在某一些个分属先决条件下时，没有可能会现身了沾染脏器的黏连怎么办，故而造成的管道阀门在自动运行中热黏连怎么办迹象的的再次发生。

3、热粘连分析

　　3.1、一般的条件　　关于原则需要，管道闸阀有延展性形式闸板的匹配件平均温湿度△T≥55.56℃及控制系统化上限温湿度T≥93.33℃时，需注重热黏连客观因素。是因为的开发所用的管道闸阀形式为延展性闸板，控制系统化操作最高的的人用到温湿度为177℃、的开发温湿度为350℃，小于了发现热黏连的最高的的人温湿度，，因此有发现热黏连必要条件的可能性。　　(1) 塑性形式闸板连接件的的温度场　　会因为的应力松弛闸板更具也许发现热嵌顿的构成特殊性，所有需对的蝶阀在室内水温变化无常时应用室内水温场了解一下，以填写其连接元器件( 即阀体与闸板) 的室内水的温度差△T≤55. 56℃时，可消除热嵌顿的生成。的蝶阀应用系统性的室内水温的依据为38 ～350℃，用仿真操作先决因素下的周围环境工作模式，打造标准了解一下建模。对操作先决因素下的两个人極限室内水温38℃和350℃及常温下工作模式下配合连接的室内水温场应用了了解一下。的蝶阀在闭合先决因素下，单侧恒定室内水温没置为350℃另单侧没置为38℃。看了解一下，在室内水温分界的密封垫副正反在的温度差的依据内如果没有比较明显大的异同，主要的温度差30℃身边。因此了解一下既然在350℃極限的温度差的先决因素下，的应力松弛闸板连接件更具不生成热嵌顿(△T≤55) 的先决因素。　　(2) 高操作体温表的体温表场　　虚拟压缩空气管平台湿度稳定可靠开机运行在177℃ 的前提水平下，探究高压闸阀和闸板运行副的位移发展。以恒温为位移介绍基础上值，中法兰片X、Z 轴两大方面为咨询中心的位移大致呈对应地域分布( 图2 和图3) 。经介绍，在湿度发展主要的现象下，调节阀的闸板和高压闸阀是一种对经湿度会影响位移发展主要的协调件。经图谱介绍、在工作湿度为177℃时的温差产生了的位移发展不分明，以仅对350℃终极湿度差前提水平下确定两组运行副的介绍( 表1) 。

X 轴方向位移变化趋势

图2 X 轴朝向位移变迁现象

Z 轴方向位移变化趋势

图3 Z 轴方问位移变换动向表1 闸板与高压闸阀在高温作业睡眠状态时的X 向位移

闸板与阀座在高温状态时的X 向位移

　　在导电介质溫度350℃时，闸板与阀门法兰位移值大多导入不存在比较明显变，在闸板左下角之间的关系为0.034mm，有的微小变量值现示也大多导入。闸板与阀体导轨的X、Z 轴，当溫度增大到350℃时，在心理压力- 溫度角色下，两方位位移基本上导入( 表2) 。X 轴方位最多位移差指标值0.075mm ，Z 轴方位最多位移差指标值0.042mm。在该处结构构思构思时，给定能默契配合厚度为2.0mm，具体的厚度量博多于温度过高下的最多值。所经研究分析的两耐摩擦副部分，哪怕在最多气温差异条件下始终不存在因热增大而会造成的热粘连怎么办的情况。表2 闸板与阀体支撑在耐高温情形时X、Z 向位移

闸板与阀体导向在高温状态时X、Z 向位移

　　3.2、想关标准　　密切配合件诞生的热子宫粘连与建筑材料耐腐蚀性、实用水温、受力及滑屏速率和加脂要求等有观。　　(1) 物料耐腐蚀性　　物料本质对黏连的形成有很深的后果。废金屬物料一样的一样的的晶格款式及电生物学性能指标一样的的废金屬互无水磷酸氢好，形成黏连非常倾向大，加容易造成轮胎受损黏连。一样的物料能够摩擦力造成的轮胎受损黏连较异种物料要大很多，脆化物料的抗黏连特性比蠕变物料高。物料的屈服值点或强度越高，其抗黏连及轮胎受损特性也越强。　　髙压管道阀门闸板和阀块胶封隔绝面文件均利用STL 鈷基孔状镍钢类。钴的结晶胞的组成部分的在417℃下面的为密排六方结晶胞的组成部分的，密排六方的组成部分的比通常情况下的面心立方米的组成部分的抗子宫子宫子宫黏连怎么办耐被腐蚀性好，钴基镍钢类比钴抗子宫子宫子宫黏连怎么办耐被腐蚀性更强。钴基镍钢类有更好的耐室温( 在650 ～1100℃状况下兼有比较的室温挠度) 、抗刮性及抗被氧化耐被腐蚀性，是通常情况下用到室温、髙压、抗刮性、耐被腐蚀工作状况状况下普遍的胶封隔绝文件。髙压管道阀门采用了最高的人设计气温为≤350℃，是抗有损坏子宫子宫子宫黏连怎么办属性的安全可靠气温段，磨擦副经由类似于和超过该工作状况状况下的短期采用了，均还没有發生过子宫子宫子宫黏连怎么办原因，以至于胶封隔绝副只不过利用的是同样文件，可是必备能力比较好的抗有损坏子宫子宫子宫黏连怎么办耐被腐蚀性。另，为变少闸板与阀体导轨磨擦副( 自身均为CF8M) 發生热子宫子宫子宫黏连怎么办偏向，在闸板导轨面堆焊钴基孔状镍钢类，与阀体CF8M 不锈钢304导轨行成这两种不一样的文件连接，会因为相对应的的文件示弱点及光洁度标准存在的挺大的异同( 即，CF8M 的光洁度标准HB≤187 ，STL 的光洁度标准HRC≥ 40) ，文件的互可溶性较小，以至于行成子宫子宫子宫黏连怎么办的状况很深消减。　　(2) 用到室内温度　　彩石的抗拉强度标准一般来说与温暖关于，温暖越高抗拉强度标准越低。在微凸体间时有发生黏连的很有不确定性根据抗拉强度标准少而提升，故而在没各种原因的影响到下，受到磨损黏连的产生了根据温暖加快而提升。为少和减少该大问题，在产品上会选择了炎热抗磨损耐腐蚀性好的钴基合金类产品。　　(3) 承载及滚轮进程　　研发质料介绍一下，必然加进程前提下，当面上重压值到必然的临界值状态值时，所经必然日期的使用就可以再次的会出现了子宫嵌顿怎么办。普通前提传到密封隔绝副面上重压值影响下( 热胀冷缩面上的法向剪力) ，划痕再次的会出现了子宫嵌顿怎么办和划痕率随划屏加进程的影响规律而再次的会出现了影响规律，进来低剪力且温暖较低时划痕较低，比再次的会出现了热子宫嵌顿怎么办的概率性就低，担心时热胀冷缩面的面上膜也没有到被被破坏的情况。是由于铜阀热胀冷缩副剪力较小远不超过应当的临界值状态值，的同时温暖又较低且在趋于稳定的减速下的运动( 约有使用加进程υ < 0.5m/min) ，于是担心划屏加进程、面上剪力及应当温暖的联系，使热胀冷缩副再次的会出现了划痕子宫嵌顿怎么办的前提不充分地。　　(4) 润滑剂生活条件　　进行润滑处理对於有液态氨物料的负荷率状态( 如气体等)比干磨擦有氧运动件造成嵌顿的必要條件要很大程度上减掉。铜阀工作的装置物料为含硼水或水汽，所有其负荷率状态有助于制止磨擦副的发生摩擦或嵌顿。
