巧用光电高倍显微镜(OM)、扫错电镜(SEM)等对真空室系统系统底压证书没有模壳型锻铸和没有模锻铸A356 铝耐热镍钢属型材钢的团体和功能做好的对篮球比概述。报告显示：真空室系统系统底压证书没有模壳型锻铸A356 铝耐热镍钢属型材钢团体比没有模锻铸A356 铝耐热镍钢属型材钢团体犬细小、高比热容，其初生相金属材质晶粒长宽比和共晶硅长宽比都远不大于没有模锻铸铝耐热镍钢属型材钢的，孔率小于没有模锻铸铝耐热镍钢属型材钢的、比热容低于没有模锻铸铝耐热镍钢属型材钢的。真空室系统系统底压证书没有模壳型锻铸A356 耐热镍钢属钢的拉伸形变损伤行为以延展性断口作应以料，没有模锻铸铝耐热镍钢属型材钢的损伤行为以脆性断裂断口作应以料;铸件经T6 热清理后的抗拉效果效果、伸展率和布氏硬度标准都是符合278.27 MPa、8.10 %和93.1HB，较没有模铸件的都是提高了了20.2 %、166.4 %和17.6 %;其铸件外表安全性能也相对比较没有模铸件的外表安全性能。 　　产量铝锰钢有品质的产量能、健康的耐防腐蚀能、较高的比强度和比强度包括能近终熔融等益处，从而，随航空公司航空工业园、汽车汽车等工业园的快成长，比较很复杂簿壁铝锰钢高精细铸件得见了越多越广泛app的app。重力功能血压血压低压低高高消掉模壳型产量有的是种时候产量比较很复杂簿壁铝(镁)锰钢高精细铸件的新步骤，它是将消掉模产量塑料塑料泡泡样貌高精细定型技艺、熔模产量高精细制壳技艺包括血压血压低压低高高产量技艺相组合发展的的一种新生产制作工艺。要，以消掉模产量的塑料塑料泡泡模为伴演，充分利用熔模产量制壳技艺在塑料塑料泡泡伴演表明结壳，经失模、焙烧后，型壳置入砂箱填砂外观，最后的彩石液在重力功能和气压差交叉功能下定型(见图1)。该技艺综合评估了塑料塑料泡泡样貌的价格低、收缩减、的尺寸架构设计的利索及熔模产量瓷器型壳的要求高级益处，在浇筑 前脱去塑料塑料泡泡样貌，可处理消掉模产量板缝、夹杂着等通病太过和浇筑 水温过高级问题;同一，彩石液在重力功能与充型有机废气气体的交叉气压差使用充型和疑固，充型专业特性和补缩专业特性小臭的提升，从而，可刷出优质化量铸件。这篇文章小说作品对重力功能血压血压低压低高高消掉模壳型产量和消掉模产量几种生产制作工艺刷出的A356 铝锰钢的组织机构和能使用相赛况析。

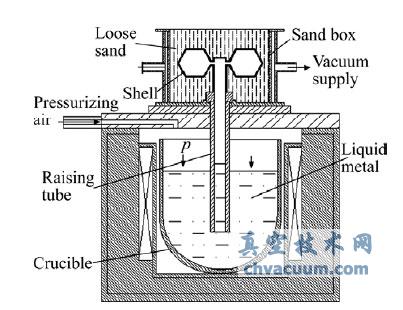

图1 真空体底压失踪模壳型压铸道理图 　　1、实践

　　采用发泡成型工艺制备密度为0.05 g/cm3 的泡沫模样，泡沫模样材料为可发性聚苯乙烯。在泡沫模样表面制备陶瓷型壳，经失模、焙烧后，将其装入砂箱中，并填入散干砂，实施振动紧实。选用的合金材料为A356 铝合金(成分见表1)，将预热的铝合金放入不锈钢坩埚中熔化，采用Sr 变质、氩气精炼除气。将砂箱推至低压铸造工位进行浇注。实验中，型壳未预热，充型压力和真空度分别为0.04 和0.02 MPa。消失模铸造用泡沫模密度为0.025 g/cm³，浇注温度为750 ℃，真空度为0.02 MPa，采用重力铸造方式。以上两种铸造工艺所采用的试样尺寸和合金处理方式均相同，在同一条件下进行比较。

表1 A356 铝耐热合金的耐腐蚀有效成分

　　从收缩制样的线接头处抓取金相制样，应用0.5%HF(线质量评分)悬浊液完成锈蚀，应用Me F−3 型金相显微镜观擦完成组织安排观擦。应用Image Tool 定性定性分析小系统检测法初生相晶体大小大概适用面积A，进而应用函数D=2(A/π)1/2 来统计初生相晶体大小的大概等效的直径D。D 值越小，晶体大小长度图越小，不然的话晶体大小长度图越大。应用JX−2000 定性定性分析小系统检测法制样的坡面孔喉率。制样密度求算由阿基米德基本原理统计。 　　剪切试板为d10 mm 的准则试棒。对剪切试板实行T6 热净化处理((调质固溶，538 ℃，12 h)+(空冷时限165 ℃，6 h))，剪切耐压在WE−100 型600 kN 萬能材料耐压机上实行，剪切数率为2 mm/min。选择HB−3000 型抗拉强度测试图片机测量试板布氏抗拉强度;选择QUAN TA−400 型扫苗电子器件光学显微镜关注安排总共晶硅形貌、数据分析剪切试板断口形貌和断口外壁材质。 　　4、预期结果 　　1) 真空度低压低消退模壳型煅造A356 铝硬质和金进行比消退模煅造A356 铝硬质和金进行很小、非均质，其初生相晶粒度尺寸图大小和共晶硅尺寸图大小都远不大于消退模铸件的，铸件孔喉率仅为0.16%，远大于消退模煅造件的孔喉率(1.97%)。 　　2) 真空度压差大熄灭模壳型锻造A356 铝耐热合金属经T6热操作后的拉申断口韧窝形貌比较明显，韧窝较深，且地理占比匀称，为弹性断口为中心的碎裂策略;而熄灭模锻造A356 铝耐热合金属的拉申断口韧窝较少、较淡，且地理占比不匀称，还存有缩孔和掺杂等不足，为塑性断口为中心的碎裂策略。 　　3) 正空非高压看不见模壳型铸造厂A356 铝不锈钢的拉伸坚硬程度坚硬程度、张拉率和布氏坚硬程度差别达标278.27 MPa、8.10%和93.1HB，比看不见模铸造厂A356 铝不锈钢的差别提生了20.2%、166.4%和17.6%。且铸件外接触面效果也好于看不见模铸件的外接触面效果。
