为了寻找三代像增强器管内阴极灵敏度下降产生的原因, 用质谱计作为质量监测手段, 通过对阴极原子级洁净表面获得、阴极激活铯、氧提纯工艺参数优化研究, 所制备的透射式GaAs 阴极光电发射稳定性进行在线考核试验, 结果表明, 优化工艺激活的光电阴极在真空度10^{- 9} Pa, 主要残气为H2、N2、Ar 的超高真空度中存放500 h, 灵敏度稳定。铟封到管内阴极灵敏度下降与真空度降低和有害气体污染有关, 不是阴极自身的问题, 重点应开展制管工艺质量对灵敏度影响分析研究。

　　对用GaAs 光电阴极制成的高性能三代微光成像器件, 在进行光电阴极灵敏度的测试时, 发现阴极灵敏度常出现有升高和降低现象。这一问题的出现, 严重影响了器件实用化进程和器件工作寿命。从器件制造工艺来讲, 造成光电阴极灵敏度不稳定的因素是很多的, 其中主要有1、铟封慢漏气, 2、管内部件放气, 3、GaAs 基底激活层没有达到原子洁净表面, 4、Cs、O 激活阴极灵敏度不稳定等。他们都可能是造成阴极灵敏度下降的主要原因, 所以必须要结合器件工艺开展专题研究。以上四个问题中, 1、2属于管体封接和部件处理工艺范围, 3、4属于光电阴极制作范围。为搞清光电阴极铟封到管内灵敏度下降的问题, 本文重点对GaAs 阴极激活工艺对光电发射稳定性影响开展了实验研究, 通过质谱计对工艺过程质量进行监控, 确定了最佳工艺参数, 首先解决了GaAs 阴极原位激活光电发射不稳定问题。真空技术网(//crazyaunt.cn/)就对GaAs 阴极在线稳定性研究方面所取得的结果作以报道。

1、透射式阴极组件结构

　　第三代像明显增强器用什的金属电极结构设计如同1 一样。光输进窗为康宁7056 玻璃钢, 最高层是GaAs 重置层, 最上层是抗震层, 抗震层下是Si3N4 纯化层, 它是是主要包括热压胶粘在混着的。GaAs 重置层到Si3N4 层中间总厚不超出4 um。大部分标准要求GaAs 重置层无针孔、无多种偏差。

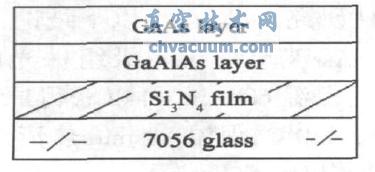

图1 GaAs 金属电极结构特征

2、实验装置

　　GaAs 阴极光电发射稳定性试验是在超高真空传递铟封综合制管台阴极激活室进行的, 抽气系统全部采用无油机组, 主抽泵为离子溅射泵, 前级为无油机械泵配磁悬浮分子泵, 离子泵,装液氮冷阱,钛升华泵, 极限真空为4×10^-9 Pa。激活室配有微电流光电测试仪, 用于对阴极激活光电流的检测。激活室还装有残气分析质谱计, 用于对系统真空残气和材料放气、阴极组件热清洗放气过程质量检测。

3、促活加工制作工艺 因素制定 　　将阴离子配件送进启用台后, 把对阴离子低高热温除垢, 铯、氧源除气和循环启用的全时被称为启用施工制作加工生产工艺设计。它是换取GaAs 负智能电子亲合势阴离子的至关重要施工制作加工生产工艺设计, 若是 施工制作加工生产工艺设计性能冒出话题, 会会导致GaAs 阴离子光学产品散发不动态平衡。根据长准确时间对阴离子启用施工制作加工生产工艺设计现场实验调查判别了适宜施工制作加工生产工艺设计规格, 维持了GaAs 阴离子启用原位光学产品散发动态平衡性。 3.1、最好热刷洗加工过程

　　采用铼钨合金材料绕制成的螺盘式加热器对GaAs 阴极组件在10^{- 8} Pa 真空环境中进行热辐射加热除气, 同时用辐射系数为0.5 的红外高温计检测GaAs 激活层表面加热温度, 通过大量试验第一轮热清洗的最佳参数是90 min 内把GaAs 阴极表面温度升到600℃ , 保温60 min 后停止加热。待降温120min 后开始第一轮Cs、O 激活。这种热清洗工艺可使原位阴极激活灵敏度达到1400 uA/lm 以上。第二轮热清洗升温时间不变, 只是保温时间为45 min, 温度为480℃ , 常称为低温热清洗。经过第二轮热清洗, 阴极灵敏度比第一次激活高30% , 可达1500 uA/ lm 以上。实验证明, 上述热清洗工艺能够很好地使GaAs 层达到原子级清洁表面, 并且获得高灵敏度负电子亲和势阴极。

　　在热刷洗历程中, 还会结合GaAs 阴离子插件的放气因素做适于气温范围图, 用质谱计监测插件高温时发出的详细残气组分, 以判别插件是否有除气充分和存有环境破坏。其必要性三是用质谱定性具体分折计对插件在热刷洗时脱离的残气组分做一直在线监视质量管理定性具体分折, 注重为获取高迟钝度, 造就好的的抽真空环境。第二是经过经常性数据统计积攒, 为未来阴离子刺激迟钝度不稳常保证定性具体分折按照, 助进查找间题, 避免出现学习业务走弯路,加快速度科研开发趋势。 3.2、负极缴活高纯铯、氧得到 　　GaAs 负极促活所要的铯、氧源是提高取得高机灵度的关键点资料。对铯源资料的请求是电压进行加热症状快, 放气量小, 无线质量污染问题, 不掉粉沫, 工作上保修期长。基于所诉请求, 选则锆铝粉做复原剂的铬酸铯,实际的材质是1 份铯, 16.5 份锆铝粉、生成有益健康的铌,其好处是症状物操纵易于, 铯源不适合融断, 使用性能靠得住, 使用时间段长。

　　高纯铯的获得关键在于对铯源材料除气, 工艺参数的确定。通过对铯源除气技术研究和对所制备的器件性能指标测试证明, 铯源除气最大电流在1.5 A 时, 则有铯逸出, 加热电流在1.5 A 时放气量最大, 用质谱计对放气量最大时的残气成分进行在线分析, 无污染的铯源放出的主要残气成分是H2、H2O、CO、CO2、O。对铯除气从开始到结束, 这个过程需要12 h 来完成, 而且电流是缓慢增加, 太快会使铯反应剧烈, 易造成铯口暴裂, 铯源报废。当铯源电流加到2.2 A 时, 如果真空度恢复到10^{- 8} Pa,无气体释放, 则除气结束。除气结束后要对铯进行蒸发加热, 电流为2.5 A, 时间为2 min。最后进行铯口开封, 电流为3 A, 时间为10 s, 为保证铯开封后电流的稳定性, 还要进行电流为1 A, 时间90 min 铯源老炼, 方可供阴极激活使用。已开封铯源绝对不允许再暴大气, 必须长期保持在超高真空中, 防止环境污染。

　　高纯氧的换取也是在激活开通开通码室中到位的, GaAs 阴离子激活开通开通码运用的氧源产品为过硫化钡。用质谱计对除气进程实行污染监测, 当氧原子结构16 与水峰18 之比多于8时, 便可换取高纯氧。最大程度加熱感应工作电流为2.5 A, 从开启到结束了之, 除气进程必须要 8 h。激活开通开通码时氧源加熱感应工作电流在1.5 A 就可提供前提。高精确度度三代试管像增强学习器的科研证实, 上述综上所述的工艺指标是高纯铯、氧换取的最加前提。 3.3、Cs、O 启用

　　把满足器件要求的GaAs-玻璃粘接阴极组件,在超高真空激活室经过高温( 600℃) 热清洗, 获得原子级洁净表面后, 进行第一轮激活( 真空度必须在10^-8 Pa 以上) , 在Cs 保持不变情况下, 调节O, 进行Cs、O 交替激活, 直到光电流达到最值, 然后再对组件进行二轮低温清洗( 450℃) , 再重复第一轮Cs、O交替激活, 使光电流再次达到最大时激活结束。通常经过二轮激活的光电流峰值比第一轮峰值高20% ~ 30%, 灵敏度可达1500 uA/ lm 以上。

4、金属电极原位光电公司试射动态平衡实验 　　为了让效验解锁后金属电极原位光学产品尽情释放出稳固性, 对解锁后的金属电极采取原位光学产品尽情释放出稳固性实验设计。用光通量为1 lx 的线光源联续照射到光学产品尽情释放出层, 用光学产品流估测仪评估光学产品流及时间的发展, 500 h 内光学产品尽情释放出感应电流不增涨, 是可以看作管路光学产品金属电极敏感度增涨非是金属电极光学产品尽情释放出不稳固引发的。把解锁敏感度较高的金属电极放置于解锁原位, 系统的抽气泵发生事业情况下下,不间断2 h 评估一个光学产品流, 历经500 h 后, 光学产品流不能增涨, 表明了原位解锁光学产品流的稳固性, 最终如同2 右图。从图下可发现500 h 后管路金属电极敏感度增涨比在台内各式各样情况下下增涨快, 若管体铟封不漏气,其敏感度增涨最主要的缘由是由管路机械泵度增涨激发的。金属电极在解锁室内的, 伴随机械泵泵的一个劲抽气, 能不断能维持极高机械泵情况下。相悖管路无抽气泵, 添加微工做区板和荧光屏事业情况下下的少量放气, 管路机械泵度必然会增涨, 因而引发金属电极敏感度的增涨。如果微工做区板除气不撤底, 光电轰击时尽情释放的威害有毒气体也会引发金属电极敏感度增涨。

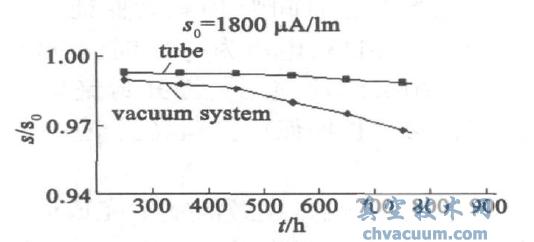

图2 阴离子稳固性弧线 　　可以详细说明的是, 台内现场实验只揭示了GaAs 金属电极在信息超多真空度泵房间的安全性, 而不可以事实证明在管道动态式的真空度泵中的安全性。管道动态式的真空度泵中的安全性专业书籍可以打造元器模拟仿真整体超多真空度泵整体, 模拟仿真整体元器上班必备条件实施专项整治话题研究分析。

5、结论

　　凭借对GaAs-玻璃窗胶粘散射式阴离子更改密码光电子试射再线稳定量分析性研发, 能够确定以內结语: 　　(1) 对GaAs-玻离粘结负极引擎光学发射卫星层做高溫600℃, 保溫60 min, 能够 刷出氧分子级洁面的表面。二轮温度过低450℃, 保溫50 min 热清晰, 负极精确度度比第三次激活开通从而提高25% 。 　　(2) 对GaAs 金属电极缴活铯源应用0~ 1.5 A, 10 h速度慢除气, 2.5 A, 60 s 的多效蒸发供暖和3 A, 10 s 的铯源河南开封, 到最后展开功率1 A, 60 min 维持, 可刷快高纯铯。氧源0~ 2 A 除气8 h, 大除气功率2􀀁5 A。当16(O) 峰和18(H2O) 峰高之比超出8 时, 可刷快高纯氧。 　　(3) 高水准真空泵度前提条件下, 对金属电极做高低不平热温擦洗2轮激发, 激发时Cs 恢复不优化, 靠优化氧顺利完成Cs, O 循环激发。 　　(4) 对分为整合阴离子更改密码加工过程化学合成的GaAs 光电技术公司科技阴离子实施原位线光电技术公司科技不稳性试验报告, 阴离子流畅性度动态数据很高真半空中500 h 不走低。光电技术公司科技发射卫星卫星性能指标不稳。管道内部阴离子流畅性度走低非是阴离子主观能动性发射卫星卫星一些问题, 是由管道内部涡流度变低和危害乙炔气弄脏引发的的。
