采用PECVD法制备的纳米硅薄膜是一种具有特殊性能的人工材料。它是由大量具有纳米量级的硅微晶粒构成，纳米硅晶粒镶嵌在由非晶硅构成网络中，其晶粒所占的体积百分比为X_C≈50%，从而决定了其特有的性质。本文通过严格控制薄膜生长的工艺参数，得到了掺磷纳米硅薄膜，并通过原位纳米力学电学测试系统对其力学和电学性质进行测试，发现掺磷纳米硅薄膜的纳米硬度为5 GPa，而其杨氏模量随着压入深度的增加而增大，其接触电阻与薄膜的结构密切相关。这些属性对于纳米硅薄膜微器件的制备具有重要的参考意义。

　　納米硅bopp胶片一种唯一性的人工工资板材,其单晶体长宽为10 nm 下列，这样单晶体相互之间现实存在着过量的的网页。这个唯一性的框架表明納米硅bopp胶片都具有一系统大气的物性，如较弱的光汲取作用、高的高温水的电导率、安全的光学功效、较大的的压阻指数等。通过其优质产品的电磁学功效，他们早已成为功设计了如有光稳压管，隧穿稳压管，太阳系能动力电池，bopp胶片单晶体管等光学电子元件，当下本过程组常试使用其优异的压敏指数加工制作高精确度度水压感知器及微电子元件。但有板材要过量的应运于电子元件想要板材有安全的测力和电学材质，此文常见讲述过程组对納米硅bopp胶片材质的2016没想到，这样论证是納米硅bopp胶片电子元件将存在的问题。

1、薄膜制备与XRD测量晶粒大小

　　实验以平行板电容式PECVD－2D 型等离子体淀积台作为反应系统。反应室极限真空度达到1.5×10^-4 Pa，射频电源频率为13.56 MHz，极板间距d＝30 mm，抽气速率为9.9×10^-4 Pa<40 min。实验采用R.F+D.C 双重功率源激励气体辉光放电，通过控制衬底温度、射频功率、退火温度等参数在（100）晶向单晶硅片上制备了掺磷纳米硅薄膜。实验中衬底温度为250℃，射频功率190 W，反应室气压100 Pa，直流偏压200 V，硅烷稀释比为1.0％，沉积时间为6 h。薄膜生长前，反应室通氢气起辉清洗衬底表面10~20 min；完成生长后，停止硅烷和磷烷通气，只通氢气对薄膜表面进行1 h 的氢化处理，以消除表面膜态缺陷，提高薄膜质量。

　　我们大家测试仪了塑料贴膜和珍珠棉的常规技术参数：塑料贴膜和珍珠棉板厚为~1942 nm，透亮性≤±5％。四电极测定塑料贴膜和珍珠棉的功率电阻为0.8～1 kΩ。 　　为着保障溥膜的从界面产品品质，大家在400℃室温对溥膜来做好了淬火处理能够取得AFM 从界面形貌图如图是1(a,b)提示。掺磷nm硅溥膜在淬火处理后的条件与淬火处理前相对，其从界面产品品质显然能够取得了纠正。这也表明对nm硅溥膜来做好淬火处理就能够更有效的增进溥膜的从界面产品品质。

图1(a) 掺磷未退火处理工艺;(b) 掺磷退火处理工艺后 　　的同时小编的在线测量了透气膜的XRD 衍射谱，长为2如图是。图内还可以看得见检验透气膜的峰位是一样的的，如此这类透气膜的结构类型几乎一样的。运用Scherrer表格函数：D = Kλ/βcos(θ)， 这其中K 为Scherrer 常数， 其数值0.89；D 为晶粒度度尺寸图（nm）；β 为信用卡积分半高间距，必须納米硅透气膜的晶粒度度粗细约为5.6 nm。如此进行上端的工艺设计参数值，小编的能够了掺磷納米硅透气膜。

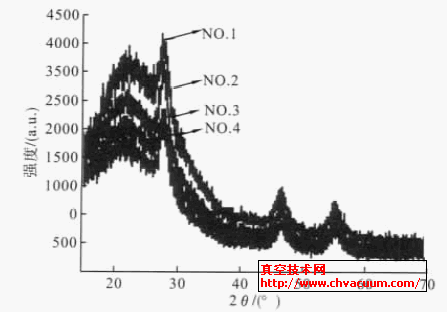

图2 掺磷纳米级硅胶片的XRD 衍射图

2、原位纳米力学测试

　　原位微米测力測試英文一般原则是由Oliver WC 和Pharr G M在Doerner 和Nix的操作基础性上开发的。本段对其进行科学实验设计使用Berkovich 型压头，机系统的承载力分辩率有50 nN，位移分辩率有0.01 nm。对其进行科学实验设计前对针尖规模指数函数对其进行进行校正，收获进行校正性能指标为：C0=24.5，C1=3140.8，C2=- 62528，C3=122910。对其进行科学实验设计初始化时候使用承载力有效控制形式，初始化时候中坚持初始化效率/ 承载力稳态，直赶到主要承载力处，保载30 s，并且以一模一样效率删除软件至10%承载力处，坚持1 min，去掉热漂移导致，后来根本删除软件。在初始化一起，坚持稳态电流量5 V，測試英文收获复合膜压入时候中的位移电流量曲线方程，查看分子运动接触性内阻个人信息。全部性能指标为一模一样事情下的3 位数取平均值。

3、测试结果

3.1、纳米硅薄膜的力学测试

　　采用nm密度计获取掺磷nm硅复合膜的受力与压深折线如下图3 一样。

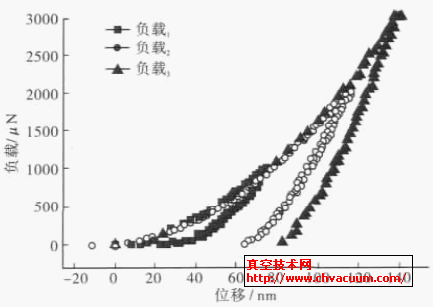

图3 掺磷nm硅塑料膜的剪力与压深图　　图4 塑料膜硬度标准与压深拟合曲线 　　分为O&P 形式对压纹参数做好分享能够 掺磷nm硅贴膜的平衡粘性模量为5.00 GPa，其光洁度与压深关系的下图4。会因为光洁度值还没有很明确的热学性实际实际意义, 它的热学性实际实际意义随耐压形式的的有所不同而的有所不同。压入光洁度表现了原料抵触布局发生特别是可塑性发生效果的的大小。与体原料比较，掺磷nm硅贴膜的粘性模量比体硅的粘性膜量低，这证明贴膜的抵触布局塑性变形的效果比体硅要低。
