研究了不同通氧量对电子束蒸发沉积二氧化钛薄膜的光学性能影响。随着氧气流量从37.4×10^-3 Pa·m3·s^-1增加到61.2×10^-3 Pa·m3·s^-1，真空室的真空度从1.4×10^-3 Pa 变化到2.5×10^-3 Pa，可以得到不同光学性能的二氧化钛薄膜。采用分光光度计测试其光谱，结果发现TiO2薄膜的透射率峰值随着真空度降低而增大，折射率和消光系数随真空度降低先升高后降低。在真空度2.0×10^-3 Pa 的工艺条件下，成膜质量最优，透射率为92%，折射率在2.50～2.20 之间，消光系数在10^-4以下。根据Cauchy 方程拟合其色散规律，拟合曲线和采用包络法计算得到的曲线较好重合，折射率随波长的变化公式为n(λ)=2.17+6.12×10⁴/λ²+2.98×10⁸/λ⁴。

　　导言 　　TiO2是关键性的光学反应膜材质，不光含有高突显出岁月率、高透光率、耐磨擦、耐腐烛、光洁度高效优秀企业性能特点，其化学工业固定量分析也是特好，在全部整个所以区和近红外区都透明度。 　　因为光学玻璃贴膜机的薄厚操纵技木和来计算出机模以网设汁膜系技木的经济发展，非λ/4膜系已至关很广。镀制非λ/4膜系的基本條件还是所需贴膜建材的弯折率稳固，这种就能够保护实现操纵的工序设计符合非λ/4膜系来计算出机模以网设汁规定要求。TiO2膜弯折率的稳固性与用到的化掉建材，配制的工序设计及相应的规格有密不可分的影响，因而用TiO2镀制非λ/4多层高层膜系中高弯折率的硬膜，就可以保护镀制操作过程中化掉建材的结构设计、材质、的工序设计规格稳固。 　　TiO2透气膜能用多重基性岩的科技水平来制法，具体涉及到溶胶-妇科凝胶法、磁控溅射的科技水平、的反应化掉的科技水平和铝离子束辅助制作基性岩的科技水平等，用有所差异的的方式制法的TiO2透气膜有有所差异的光学仪器玻璃功能。是因为TiO2产品在真在空中受热化掉都会分离失氧，易达成高吸收的作用的亚阳极氧化钛透气膜，因其制法工序有所差异，制法出的TiO2透气膜的折射角率、消光因子还是有挺大的有所差异，于是钻研TiO2透气膜的涂层厚度检测工序对其光学仪器玻璃功能的导致，对进几步升高TiO2透气膜的软件更加重要的。 　　的文章的研究了铁离子束辅助工具光电束蒸发掉镀制TiO2溥膜的通氧量对溥膜耐磨性的后果，取得最有效的的镀制工艺设计或合适的溥膜光电形态。 　　1、试样镀制 　　电商为了满足电商时代发展的需求，束挥发器镀制TiO2pe膜，运用图1如图所示的阴阴离子束协助电商为了满足电商时代发展的需求，束挥发器的INTEGRITY-39全会自动光学反映镀一层薄薄的膜设备。该设备配发两个人电商为了满足电商时代发展的需求，枪，膜厚和磨合数率运用Leybold Inficon IC/5石英砂晶状体监管设备，基片架在进口真空环境箱室的壳体，范围挥发器源保持竖直范围85 cm，运用大行星自转的方试转，可提升 pe膜的平滑性。镀制产品的样品电商为了满足电商时代发展的需求，枪办公工作标准电压为10 kV，电流值为200 A，进口真空环境箱室磨合体温为145～155 ℃。膜料建议选用纯净度为99.99%的黑粉末状状Ti2O3，运用CC-105冷阴阴离子阴阴离子束实现协助磨合，磨合时进口真空环境箱室充进纯净度为99.99%的O2当做反映有毒气态，同时用1179A型MKS质视频电磁热度计操纵反映有毒气态O2的视频热度，底材为内径25 mm的椭圆形K9夹层玻璃。

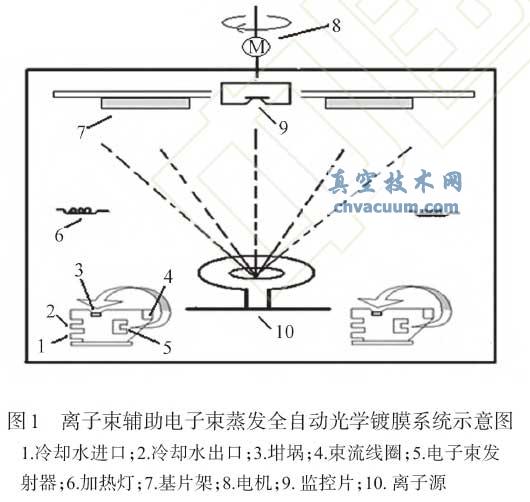

图1 亚铁离子束引导电子为了满足电子时代发展的需求，束蒸发掉全定时光学反应表层的镀膜系统化提醒图 　　汽车镀膜前肌底先用玻璃钢液的进行维护清洁，去阴阳离子水淘洗，氦气烘干，其次用饱和度为99.9%的二甲苯、无水甲醇多普勒彩超波各的进行维护清洁15 min，用專用轻轻擦拭纸晾干后倒入抽真空室。

　　镀制时用机械泵和扩散泵将真空度抽至6.5×10^-4 Pa时，设定自动镀制程序。当基底被加热到沉积温度150 ℃时，离子源开始轰击基底，能量控制在60～90 eV，时间10 min。然后自动启动电子枪加热蒸发膜料，沉积薄膜，沉积速率0.38～0.42 nm/s，薄膜沉积到设计厚度440 nm时，程序自动关闭电子枪，完成镀制。

　　镀一层薄薄的膜后高压气室自然生态水冷却到室内温度掏出试样管理，用Lambda900(应用考试条件为175～3 300 nm)分光光度计对其进行试样管理TiO2的光谱分析应用考试，使用Macleod应用包络法来计算TiO2胶片的现实的尺寸，消光数值和映射率。对高压气室通入的有所不同流量的的高纯o2，探析的有所不同的高压气度对TiO2的涂层厚度检测产品品质、映射率、代谢数值的决定。 　　在较高的负压度下能亚铁亚铁铝离子源辅助工具的挥发掉累积物物TiO2petbopp透气膜时，负压度随通氧量的變化如表1下列。发生变化时间的推移充进负压屋内的氧氧原子核结构式被电离成氧亚铁亚铁铝离子完全与Ti2O3水汽氧原子核结构式想法，更加Ti2O5分解所失的氧取得多补，若想转成的petbopp透气膜中TiO2含量比澄净，只不过若通氧量存在问题或Ti2O3与O2想法不完全，则会建成高消化吸收的亚氧化反应钛petbopp透气膜TinO2n-1 (n=1，2，……，10)。发生变化时间的推移通氧量的曾加，TiO2水汽氧原子核结构式在挥发掉增长具体步骤中与氧氧原子核结构式的对撞可能性变高而亏损了势能，使累积物物在底材单单从表层的TiO2电能减小或增大，反应累积物物petbopp透气膜的衔接力和紧密性。相对 光电petbopp透气膜如何理解，选择亚铁亚铁铝离子源辅助工具的才可以曾加底材单单从表层膜层氧原子核结构式的电能，不但对petbopp透气膜的映射率有显著的的反应，还有就是能使petbopp透气膜紧密性及耐潮性足以上升，另外petbopp透气膜在底材上的衔接力也是显著的稳定下来。 表1 不一O2视频流量下代表的真空度度

　　3、预期结果

　　通氧量对TiO2薄膜的光学性能有着重要的影响。通过控制氧气流量的方法调节真空室内的真空度，TiO2薄膜的光谱透射率峰值随真空度降低而增大，折射率和消光系数随真空度降低先升高后降低;当真空度为2.0×10^-3 Pa时，制备的TiO2薄膜在可见光谱区透射率高，最大透射率92%，折射率在2.50～2.20之间，消光系数在10^-4以下。拟合曲线和采用包络法计算结果的相关系数平方为0.999 46，折射率的Cauchy色散方程为n(λ)=2.17+6.12×10⁴/λ²+2.98×10⁸/λ⁴。
