主要包括热丝化学上气相色谱仪形成沉积(HWCVD--Hot Wire Chemical Vapor Deposition)技能在温度过低下分离纯化无定形碳硅基硅奈米晶(Si-NC:SiC --Si NanoCrystal embedded in Silicon Carbide)聚酰亚胺膜。科学研究了CH4 与总气休人流量比R(CH4/[CH4+H2+SiH4])对聚酰亚胺膜的种植的进程及聚酰亚胺膜属性的损害。利用X 电子束衍射仪、散发出光谱仪等对聚酰亚胺膜的空间构成、光电带隙及的种植的带宽做了数据分析方法。結果证实所分离纯化的聚酰亚胺膜具Si-NC :SiC的空间构成优点，奈米晶硅粗细16nm至8nm。随着时间的推移R由5%增长到25%，聚酰亚胺膜的的种植的带宽由21.3nm/min 增大到13.6nm/min，聚酰亚胺膜的光电带隙由2.01eV增长到2.19eV。从想法气休在热丝处的分解成进程及Si-NC :SiC 聚酰亚胺膜的种植的不可逆性数据分析了上面测试結果。

0、引言

　　碳化硅基硅纳米晶(Si-NC :SiC)薄膜是第三代全硅叠层高效太阳能电池最适合的顶层材料之一，具有禁带宽度可调、光吸收系数大、载流子传输效率高等特点。这些独特的性能也使得Si-NC :SiC 在敏感器件、记忆存储器件等方面具备广泛的应用前景。目前广泛采用的Si-NC :SiC 薄膜的沉积方法是2002 年M. Zacharias[5]提出的低温沉积+高温退火法，即低温下采用气相沉积法(PECVD、溅射、热分解等)交替制备富硅的介质层和符合计量比的介质层，再用高温长时间退火诱导富硅介质层中的Si 析出，从而形成Si-NC。这一方法的优点是可以通过交替沉积层的厚度来较好地控制量子点的尺寸及分布，然而存在着许多关键问题，比如较高的退火温度会影响材料的性能、工艺控制较为复杂且难、生长过程中容易产生SiC 绝缘层会降低量子点密度和增大串联电阻等。

　　近好几年伴随论述的开展调研，多少论述工作组开始了用PECVD 法制建设施Si-NC :SiC pe膜并测得了一大批论述最终，但是这般方案仍有着多少致命硬伤缺欠，比如火成岩浓度较低(通常均超过3nm/min)、较高的pe膜受损率、较低的量子点高密度、量子点行间距和寸尺根本无法控制等情况。热丝化工液相火成岩(HWCVD)法与PECVD 法对比具有着有害的气体碳原子离解率高的特质，因而是需要领取较高的火成岩浓度。除此囿于，HWCVD 法的优质还是指：一、，无铝离子受损;二是，设施轻易放小，透亮性好，pe膜的台级覆盖面率高，有害的气体回收有效果利润率能达到到80%(远优于PECVD 的10%)等。这么多优缺来决定了HWCVD 法很有愿当上这种有效果的Si-NC :SiC pe膜制法方案。实际上上，负压方法网(crazyaunt.cn)前几天的原创文章就有了解高度肯定，在H2/SiH4+CH4 < 30 这样一来较低的稀释液比下，是需要根据HWCVD 制法出Si-NC :SiC pe膜。 　　本项办公常见是采用HWCVD 法开展调研Si-NC :SiC pet胶片常温基性岩设计。在这种介绍书几个进行初步设计可是，常见是热丝温暖、衬底温暖及汽体用量对Si-NC :SiC pet胶片的生长带宽、磁学带隙及硅纳米级晶长度的直接影响。

1、实验

　　Si-NC :SiC 薄膜采用HWCVD 系统制备，热丝直径为0.4mm，长度为145mm，钨丝和沉底的距离固定在40mm。生长中，衬底温度TS 分别采用250℃和300℃，钨丝温度TF 分别为1800℃和1900℃，反应室内总压强维持在50Pa，腔体背低真空达到5×10^-3 Pa。反应气体采用纯度为100%的CH4 气体和高氢稀释的SiH4 气体(稀释度RH=H₂/[H₂]+[SiH₄]=95%)，实验过程中，SiH₄+H₂ 气体流量固定在5sccm,改变CH₄ 的流量使得CH₄ 气体比例R=[CH₄]/[CH₄+SiH₄+H₂]分别取5%,15%,25%。薄膜沉积在#7095 玻璃上，沉积时间为60min。实验参数如表1 所示。

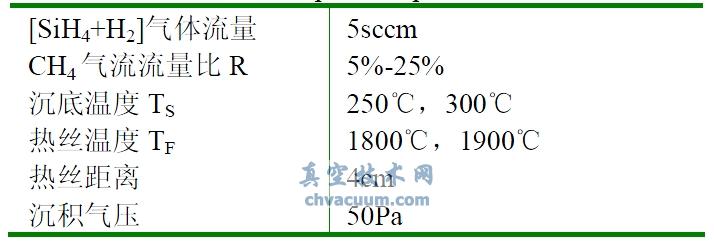

表1 累积性能参数

　　分为X x放射线衍射仪(XRD)检验方法了膜的结构设计(X x放射线衍射仪的型号查询为SHIMADZUXRD-6000，分为Cu 靶，影响光的波长λ =1.5406Å，管输出功率为40KV，管功率为30MA，扫描软件进程为4°/min)。分为岛津UV-2550 分光光度计检验方法打样定制的散发出光谱分析，算起了膜的光纤激光切割机的带隙和膜的板材层厚，顺利通过算起膜板材层厚剩以产生周期算起出膜的沉淀积累速度。

2、结果与讨论

2.1、X x射线衍射(XRD) 　　图1为热丝平均温度表TF=1900℃，衬底平均温度表TS=300℃，有所不同CH4空气比重下的X放射线衍射图。图内28.4°，47.3°和56.1°处的八个峰分表意味着了Si(111)，Si(220)及及Si(311)晶面，在这其中Si(111)峰的衍射抗弯标准要远远如果超过各种2个峰，情况是Si(111)晶面含有较低的单单从表面能，并是Si晶面中的最密排面。从图内还应该得到是跟着CH4空气比重的由5%扩大至25%，Si(111)峰的衍射抗弯标准反复减低，当R=25%时，XRD曲线美中出了很弱的Si(111)衍射峰外，近乎都毫无疑问非晶峰，这表明跟着CH4空气比重的扩大，pe膜结构特征中非晶相的上升。在硅(111)方法衍射峰抗弯标准扩大的也，其半峰宽提升，由Scherrer公式换算估量出就甲烷气体比重为5%，15%，25%的pe膜晶体数值约为16nm，10nm和8nm，这表明Sinm晶长宽比跟着CH4比重的扩大而扩大。

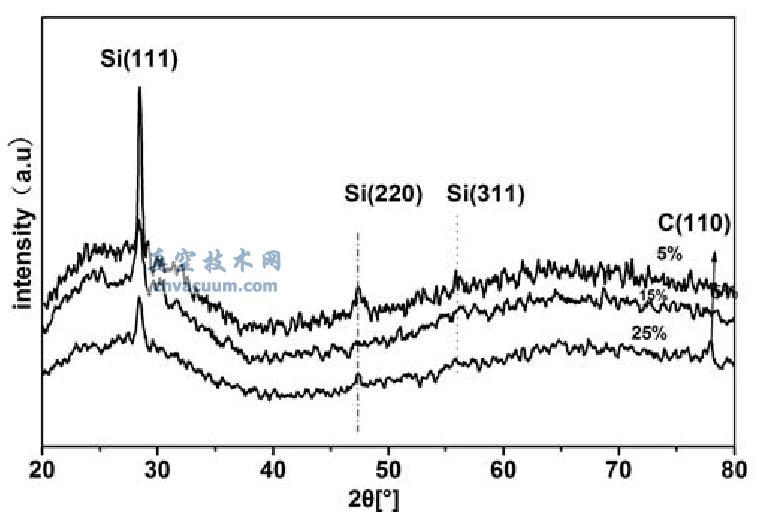

图1 不相同CH4 有毒气体配比下的XRD 图 　　在50°和80°之中有一非晶包，在这其中一般包括了SiC 的非晶峰向。但在整图内并不能展现凸显的晶态SiC 或C(金刚石或石墨)的衍射峰，这阐述大位置C 概率与Si 相融入出现非晶态的SiC[12]，整pet薄膜形式应有是否晶的氢氟酸处理硅所包围着纳米技术晶硅颗粒肥料。
