本文中，我们采用空心阴极等离子体增强化学气相沉积(MHC-PECVD)在玻璃、表面溅射氧化铟锡(ITO) 的玻璃(玻璃+ITO) 以及表面溅射ITO 的聚酰亚胺(PI+ITO) 柔性衬底上沉积氢化微晶硅(μc-Si:H)，研究不同衬底材料对微晶硅薄膜性质的影响。我们发现在PI+ITO 衬底上沉积薄膜的结晶率(Xc)最小，且结晶率最大值时的温度依赖沉底材料：对于PI+ITO 衬底来说，结晶率最大值时的温度为200℃，而对于玻璃和玻璃+ITO 衬底来说，这个温度会在250℃~300℃之间浮动。我们认为PI+ITO 衬底上薄膜较低的结晶率与其较高的热膨胀系数(CTE)以及小分子和气体的释放有关。

　　微晶硅(μc-Si:H) 常也被记作纳米级晶硅(nc-Si)，由非晶硅、极大的柱型晶硅就已经小晶体和晶界组建。如今其对光促进挥发较高的比较稳明确、高吸光标准值和较高的蓄电池箱转化成使用率，近一个期限开始，微晶硅就已经已成为最引人注意力新闻的太阳能发电太阳的光能适用会选择材质其中之一。为此，我们正锐意创新于微晶硅太阳的光能蓄电池箱转化成使用率的提升 和利润的减小。应当注意力的是，如今我们相对 太阳能发电太阳的光能护肤品的消费需求亟须的增加，因为塑料材质挠性板材的元件，如聚乙稀(PE)、聚萘二甲酸乙二醇酯(PEN)、聚对苯二甲酸乙二醇酯(PET)和另一挠性材质，正越越小的适用在我们的日常的日常中，这就不使我们急切追求有一种新的等正离子体源或来完成微晶硅的温度低沉淀，完成挠性衬底的大范围适用。 　　毫无疑问，挠性月亮能充电蓄手机電池因为它的可折叠型、佩带、轻便等显著优点显示出了较好的应该用就业前景并常见应该用在大部分珍禽邻域中，如航天工程、军事战争和室外作业答案等。与传统型月亮能充电蓄手机電池不相同，挠性月亮能充电蓄手机電池，特殊是源于金属衬底如PET、PEN 和PI 配制的充电蓄手机電池，随着衬底食材有较低的的玻璃钢化塑造摄氏度表和较低的凝固点，必须要 地温累积聚酰亚胺膜。一旦，在较高的摄氏度表下累积，若在的玻璃钢实木板材上300 ℃累积微晶硅聚酰亚胺膜，金属衬底将要溶化。 　　本诗中，让我们公司实验了衬底物料对微晶硅膜生长发育的的应响，并在低温制冷的效果下准备出微晶硅膜，负压技术应用网(//crazyaunt.cn/)人认为这种就软质材料更为先要。有着高等铝铁离子体导热系数和低网络室温的中空阴铁离子等铝铁离子体增进物理化学气质联用岩浆岩(MHC-PECVD)被时用生长发育的微晶硅膜。互相，让我们公司相对较了在三种类型不同于衬底上准备的微晶硅膜的凝结率和外表面形貌。 1、进行实验 　　自做的漏空阴正离子等正离子体设施设备图示图在图1中拿到。阴正离子由108 个网套直径为3 mm 的的小圆孔根据。阴正离子组成部分的完整信息内容见资料。在微晶硅pet塑料聚酯薄膜的形成中，二氯硅烷(SiH2Cl2)和氯气(H2)差别当做前轮驱动作用有害空气和重现有害空气，混后后通入高压气腔室。形成历程中中，阴正离子到基片台差距为20 mm，本自信压为5×10-3 Pa。因为探索衬底素材对微晶硅pet塑料聚酯薄膜组成部分的会影响，键入工做效率Pw、工做空气压力Pr 和有害空气身材比例R (二氯硅烷：氯气) 差别做到在100 W、200Pa、0.015(3 sccm：200 sccm)，只要调整衬底气温从120℃ 到300℃。在科学试验历程中中pet塑料聚酯薄膜体积尺寸做到在700 nm~800 nm。

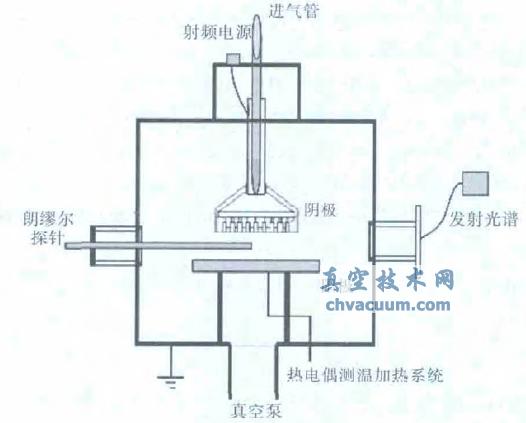

图1 制做空腔阴亚铁离子等亚铁离子体机器设备展示图 　　我们大家用示波器(Tektronix DPO 4104，澳大利亚)在线在线精确测量I-V 弧度定性分析中空负极的蓄电池充电特质。漆层边界仪(Veeco dektak150, 澳大利亚)平常在线在线精确测量贴膜高度。贴膜的漆层形貌由氧原子力电子显微镜(AFM, Veeco DIINNOVA, 澳大利亚)在线在线精确测量。贴膜的成果性使用X 电子束衍射(XRD, Rigaku D/max-220PC, 法国)和二氧化碳机光显微共集中拉曼光谱图图仪(Raman，Horiba Jobin Yvon XploRA, 法国)学习。贴膜成果率(Xc) 由532nm氩二氧化碳机光源拉曼光谱图图推算，印刷品亚漆层的成果率由不同于相的侧向光学薄膜模确保：Xc=(Ic+Ib)/(Ic+Ib+Ia)，这儿的Ia、Ib 和Ic 分开体现480 cm-1 处非晶含量、510 cm-1 晶界处低于3 nm 小金属材质晶粒含量和520 cm-1柱状图晶含量的积分规则力度。 3、总结 　　各位发现了塑料膜沉淀率与衬底产品关于 。在安全钢化玻璃钢和安全钢化玻璃钢+ITO 衬底上制作微晶硅塑料膜的沉淀率比PI+ITO 衬底的高，浅析AFM 图此后各位表示PI+ITO 衬底上塑料膜较低的沉淀率与衬底的热开裂公式和小氧分子与的气体的尽情释放关于 。考虑到塑料膜的开裂，团簇在PI+ITO 外面不饱满生张消极成岛，而在安全钢化玻璃钢+ITO 外面饱满地集聚成核。
