愈来愈多的电商元器靠着柔软化、超轻薄化的朝向不断发展,国家上对有机酸物柔软衬底ITO膜的所需渐趋迫切需要。有机酸物柔软衬底ITO聚酯复合膜不当有着与磨砂玻璃衬底ITO膜相信拟的无色导电特质,而是犹豫其可卷起、可挠曲、总体积小、不会粉粹、可以大表规模制造、于运输管理等显著优点和缺点,被密切地技术应用于手机平板屏幕上显示元器,大表规模异质结聚酯复合膜日光电池板、大表规模无色电磁振动器闭屏等领域行业。 　　到当下说不定说不定以经有、、等多个较温度低差岩浆岩ITO塑料bopp透明膜的新系统。中仅,磁控溅射是其大众化新系统。但,当下所简讯的磁控溅射岩浆岩ITO塑料bopp透明膜新系统,为了能换取光电子耐热性尽量的ITO塑料bopp透明膜,均需对软质衬底来热处理加热,并认真把控氧分压、溅射工率、溅射時间等艺指标。既使,设计酸软质衬底其他于窗户玻璃衬底,存有硬化点低、热增强能力差的缺陷,加热时易出现变形,溅射时特别容易出现设计酸氧分子裂解污染源ITO塑料bopp透明膜。另一个各方面,若果衬底温差过低,则会以至于载流子知识率拉低,膜层的晶体寸尺偏小、内阻率偏大、因而光散发出率低于正常 。之所以,咋样在软质衬底上较温度低差岩浆岩好的ITO 塑料bopp透明膜,成为了所选的钻研无线热点的一个。

　　本文在射频磁控溅射过程中引入在线紫外幅照,室温条件下在聚酯薄膜(PET)衬底上沉积了性能优良的柔性ITO薄膜。通过四探针测试仪、分光光度计、原子力显微镜、X射线衍射仪等测试仪器,对未采用和采用在线紫外辐照制备的薄膜进行测试,通过对比探讨了在线紫外辐照对薄膜的光电性能、表面形貌和生长取向的影响。

1、紫外辐照辅助沉积柔性ITO薄膜的研究实验

　　本科学试验在diy制作的多效果磁控溅射渡膜产品勤奋努力行,溅射源为垂直面磁控靶,内安装了UV太阳光的太阳光的太阳环境光线线灯,在分离纯化操作过程中对接同屏免费再线UV太阳光的太阳光的太阳环境光线线辐照。衬底为PETbopp聚酰亚胺膜,ITO靶材使用In2O3∶SnO2(w.t.)为9∶1的热压瓷质靶,在常温下实施。渡膜前,衬底关键在于供电子擦拭剂删去油垢,再换去化合物水超声洗涤擦拭10min,末尾在乙酸乙酯水蒸气中常温、干燥。渡膜时的本底蒸空为5 ×10-3Pa ,溅射气味为氩氧的混合着气味,靶基距为8cm ,溅射工作工作效率为350W,时段为10min。以便更好地对比分析,各是实施了两个科学试验:科学试验1 ,不使用同屏免费再线UV太阳光的太阳光的太阳环境光线线辐照,分离纯化ITObopp聚酰亚胺膜原材料1;科学试验2,使用工作工作效率为8W,光的波长为365nm的UV太阳光的太阳光的太阳环境光线线线灯实施同屏免费再线辐照,UV太阳光的太阳光的太阳环境光线线线灯离PETbopp聚酰亚胺膜距为25cm,达到原材料外观的环境光光亮度为320μW·cm-2,分离纯化ITO bopp聚酰亚胺膜原材料2。 　　备样管理膜厚用AMBIOS TECHNOLOGY子公司生产加工的XP-2型斜坡仪测定;方块电阻功率用SZ-82数字8式四探头检查仪测定;可以说光经过率用U-4100型分光光度计测定;备样管理的外面形貌用SPI3800N型氧分子力显微镜观察测定;XRD谱用D8 ADVANCE 型X 放射性元素衍射仪测定。

2、紫外辐照辅助沉积柔性ITO薄膜的实验结果与分析

　　ITO 聚酰亚胺膜成为一项半透明导电的半导体行业资料,热敏电阻率和因而光区的散射率是量其光电子机械性能的两个人关键的指标。

2.1、对ITO薄膜电阻率的影响

　　当溅射功率为350W,氩气压强为6.5×10-1Pa时,调节氧气压强在0～0.1Pa 范围内变化,分别在制备过程中未采用或者采用在线紫外辐照,制备了ITO薄膜,并用SZ-82数字式四探针测试仪测量了薄膜的方块电阻。图1是方块电阻随氧气压强的变化曲线,其中,曲线1为样品1的变化曲线,曲线2为样品2的变化曲线。由图1可知,样品2 的方块电阻明显小于样品1。由于样品薄膜厚度几乎相同,所以方块电阻和电阻率的变化趋势相一致。当氧气的压强为0.02Pa 时,在线紫外辐照下制备的ITO薄膜的方块电阻最低,为5Ω,比未经紫外照射所得到的最低方阻9Ω有明显降低。我们采用XP22 型台阶仪测得ITO薄膜的厚度为500nm。因此,在溅射功率为350W,氩气压强为6.5×10-1Pa ,氧气压强为0.02Pa,采用在线紫外辐照制备ITO薄膜的最低方块电阻为5Ω,电阻率为2.5×10-4Ω·cm。

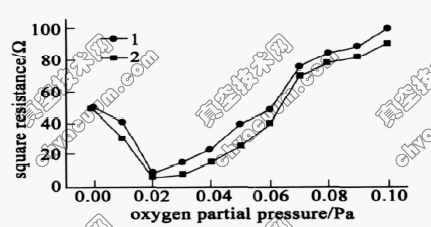

图1 　ITO 塑料膜方块阻值的相对值;1-土样1;2-土样2

2.2、对ITO薄膜可见光区透射率的影响

　　我门用U-4100型分光光度计测试了样板1和样板2的能看到光散发出率,如图已知2右图。另外,的的身材曲线1为样板1的能看到光散发出率,的的身材曲线2为样板2的能看到光散发出率。由图2没有多太丑出, 在光谱为390nm～780nm的能看到光区间内,样板2的散发出率比样板1改善了5% ,极高散发出率能够达到到92% ,远远超过近年高低温提纯的ITO聚酯塑料膜的射光率(80%～90%)。所以,选择线下红外光谱辐照能改善ITO聚酯塑料膜的能看到光反射光率。

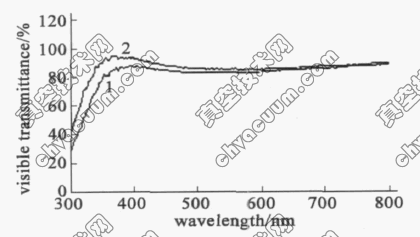

图2 　ITO bopp薄膜的屏蔽光散发出率;1-图纸1;2-图纸2
